HANJIU OSPC-serie

Orbitrol-stuureenheden

Technisch Witboek

Danfoss OSPC-compatibel | AAN/OF/CN/LS | Kostengeoptimaliseerd | Snelle levering

Shijiazhuang Hanjiu Technology Co., Ltd. | 2025

Inhoudsopgave

Samenvatting 3

Inleiding tot Orbitrol-stuurtechnologie 4

Werkingsprincipe van Orbitrol-kleppen 4

Structurele componenten en functie 5

HANJIU OSPC-serieoverzicht 6

Productreeks: OSPC 40 tot en met OSPC 500 6

Belangrijkste ontwerpvoordelen ten opzichte van OSPB 7

Configuraties van hydraulische circuits 8

Volledige technische specificaties 10

OSPC 40 tot OSPC 500 Volledige prestatiegegevens 10

Selectiegids circuittype 12

Danfoss OSPC-compatibiliteit 13

Dimensionale uitwisselbaarheid 13

Prestatievalidatie 14

Afdichtingssets en reserveonderdelen 15

Toepassingen in verschillende sectoren 16

Landbouwmachines 16

Constructie en materiaalbehandeling 17

Industriële en speciale voertuigen 17

Gehumaniseerd beheer en ondersteuning na verkoop 18

Verlaging van onderhoudskosten 18

Beschikbaarheid van onderdelen en technische service 19

Concurrentievoordeel en waardepropositie 20

Prijs-prestatieleiderschap 20

Leveringssnelheid en mondiale toeleveringsketen 21

Kwaliteitsborging en certificeringen 22

Conclusie 23

Referenties 24

Samenvatting

Hydraulische stuurbekrachtiging geldt als een van de meest veiligheidskritische systemen in mobiele machines. De orbitrol-stuureenheid, ook wel een volledig hydraulische stuurklep of hydrostatische stuurregeleenheid genoemd, zet de mechanische rotatie van het stuurwiel om in nauwkeurig gedoseerde hydraulische stroom die de stuurcilinders aandrijft - waardoor een soepele, responsieve en betrouwbare richtingscontrole ontstaat voor voertuigen variërend van compacte nutsmachines tot de grootste landbouw- en bouwmachines. HANJIU Technology heeft zichzelf gevestigd als een toonaangevende wereldwijde fabrikant van orbitrol-stuureenheden en biedt de OSPC-serie volledige functionele en dimensionale uitwisselbaarheid met de Danfoss OSPC-productlijn.

Deze technische whitepaper biedt uitgebreide technische documentatie voor de HANJIU OSPC-serie orbitrol-stuureenheden, die alle twaalf verplaatsingsvarianten van OSPC 40 tot en met OSPC 500 omvat, en alle vier hydraulische circuitconfiguraties: Open Center Non-Reaction (ON), Open Center Reaction (OR), Closed Center (CN) en Load Sensing (LS). De analyse bevestigt dat HANJIU OSPC-units een stuurprecisie, drukvermogen en levensduur bereiken die gelijkwaardig zijn aan die van Danfoss OSPC-tegenhangers, terwijl ze aanzienlijke economische voordelen bieden via concurrerende prijzen, kortere levertijden en een gehumaniseerd aftermarket-servicemodel dat is ontworpen om de onderhoudskosten gedurende de levensduur te minimaliseren.

De HANJIU OSPC-serie breidt het bereik van de stuurverplaatsing uit van de ultracompacte 40 cm³/omw voor kleine bedrijfsvoertuigen en tuinapparatuur tot de indrukwekkende 500 cm³/omw voor de grootste landbouwtrekkers en zware bouwmachines. Met een maximale werkdruk tot 210 bar en een maximale stuurdruk tot 175 bar biedt de OSPC-serie de technische marge die nodig is voor de meest veeleisende stuurtoepassingen. Vier verschillende hydraulische circuitconfiguraties zorgen voor een optimale afstemming op elke hydraulische systeemarchitectuur – van eenvoudige tandwielpompcircuits met vaste cilinderinhoud tot geavanceerde lastafhankelijke systemen – en zorgen voor een energiezuinige, responsieve besturing over het volledige spectrum van mobiele apparatuur.

Inleiding tot Orbitrol-stuurtechnologie

De orbitrol-stuureenheid vertegenwoordigt een mijlpaal in de waterbouw, waarbij de functies van een doseerpomp, richtingsregelklep en prioriteitsstroomregelaar in één compacte behuizing zijn geïntegreerd. Deze elegante integratie elimineerde de complexe externe leidingen, meerdere kleppen en synchronisatie-uitdagingen die inherent waren aan eerdere hydraulische stuurontwerpen, waardoor de orbitrol de dominante technologie werd voor de stuurbekrachtiging van terreinvoertuigen over de hele wereld.

De naam "orbitrol" is afgeleid van de orbitale beweging van een intern Gerotor-tandwielstel dat dient als precisiemeetelement. Terwijl de bestuurder het stuur draait, leidt een intern klepmechanisme – bestaande uit een nauwkeurig bewerkte huls en spoel – de hydraulische vloeistof onder druk door de Gerotor-set en verder naar de juiste stuurcilinderpoort. De nauwkeurig gecontroleerde cilinderinhoud per omwenteling van de Gerotor zorgt voor een directe, voorspelbare relatie tussen de stuurwielrotatie en de stuurcilinderslag, waardoor het intuïtieve stuurgevoel ontstaat waar bestuurders om vragen.

De OSPC-aanduiding identificeert een specifieke vormfactor binnen de bredere orbitrol-productfamilie, die zich onderscheidt door zijn compacte cilindrische lichaamsprofiel, geïntegreerde kolommontage-interface en een groter verplaatsingsbereik dat begint bij de compacte maat van 40 cm³/omw. De OSPC-serie van HANJIU Technology bouwt voort op tientallen jaren productie-ervaring en voortdurende ontwerpverfijning om stuureenheden te leveren die voldoen aan de prestatiebenchmarks van de fabrikanten van originele apparatuur in de sector, of deze zelfs overtreffen.

Werkingsprincipe van Orbitrol-kleppen

De HANJIU OSPC orbitrol-stuureenheid werkt volgens het hydrostatische stuurprincipe met gesloten centrum, waarbij drie functionele elementen worden geïntegreerd in een nauwkeurig bewerkte behuizing:

•Gerotor-doseerpomp:De interne tandwielset – bestaande uit een ronddraaiende rotor met N externe lobben en een vaste stator met N+1 interne tanden – doseert het hydraulische olievolume nauwkeurig in directe verhouding tot de stuurwielrotatie. De cilinderinhoud van deze Gerotor-set (40 tot 500 cm³/omw afhankelijk van het model) bepaalt het olievolume dat per omwenteling van het stuur wordt geleverd, waardoor de stuurgevoeligheid en het aantal omwentelingen van aanslag tot aanslag direct worden geregeld.

•Roterende richtingsklep:Een nauwkeurig geslepen klephuls en -spoel, mechanisch gekoppeld aan de ingaande as van het stuur, leiden olie onder druk naar de juiste cilinderpoort terwijl de uitlaatolie wordt teruggevoerd naar het hydraulische reservoir. In de neutrale (rechtuit) positie handhaaft de klep een minimale drukval en gecentreerde stroompaden. Door de hoekverplaatsing van het stuurwiel worden de stroompaden naar de overeenkomstige cilinderpoort geleidelijk geopend, met meetprecisie gemeten in fracties van een graad.

•Prioriteitsstroomregelaar:Een integrale prioriteitsklep zorgt ervoor dat de stuurstroom preferentiële voeding krijgt van de hydraulische pomp, waardoor een consistente stuurreactie behouden blijft, ongeacht de gelijktijdige vraag van andere hydraulische functies zoals het heffen van de lader, de bedieningselementen van werktuigen of hulpcircuits. Overtollig debiet dat de stuurvereisten te boven gaat, wordt efficiënt naar het hydraulische hulpcircuit geleid.

Wanneer de bestuurder een bocht initieert, zorgt de rotatie van het stuur ervoor dat de klepspoel zich verplaatst ten opzichte van de klephuls, waardoor een nauwkeurig gedoseerd stroompad wordt geopend van de drukinlaat door het Gerotor-element naar de actieve stuurcilinderpoort. De Gerotor, aangedreven door de interne mechanische koppeling, levert een nauwkeurig afgemeten volume olie. Tegelijkertijd stroomt de retourolie uit de tegenoverliggende cilinderpoort terug door de Gerotor en komt uit in het hydraulische reservoir. Deze gesloten regeling garandeert dat de positie van de stuurcilinder altijd recht evenredig is met de cilinderinhoud van het stuurwiel, ongeacht variaties in systeemdruk, motortoerental of externe belasting op de bestuurde wielen.

Structurele componenten en functie

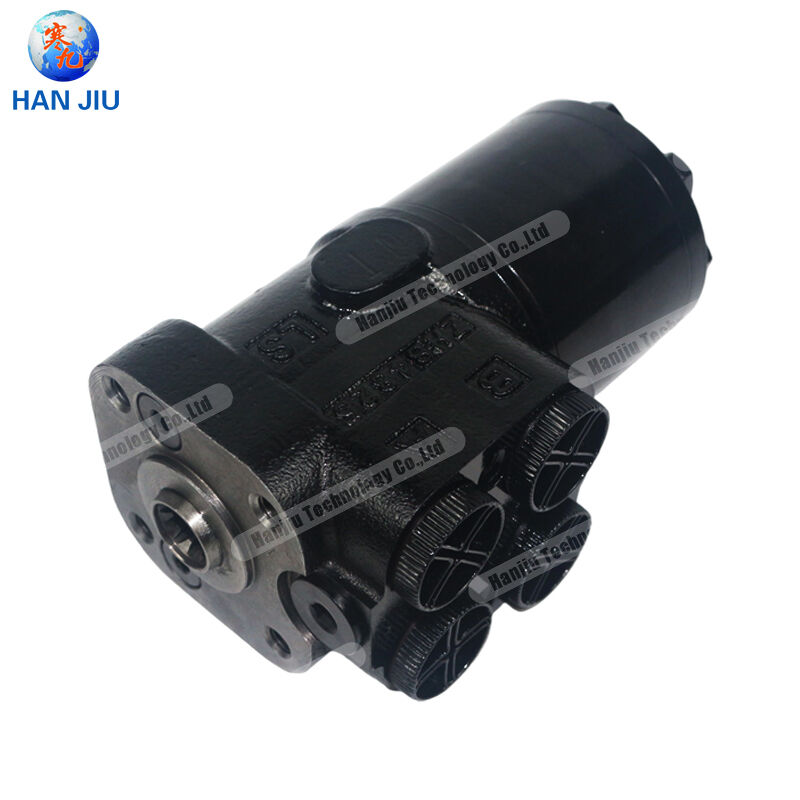

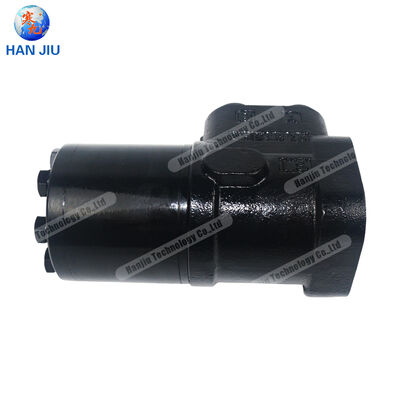

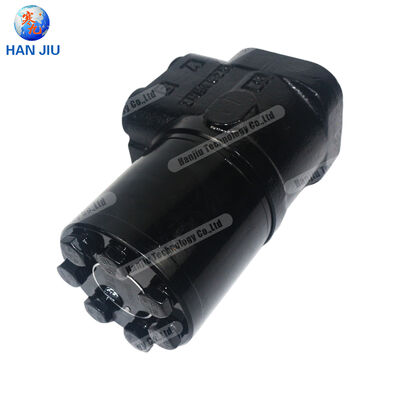

De stuureenheid uit de HANJIU OSPC-serie bestaat uit nauwkeurig ontworpen componentgroepen, elk geoptimaliseerd voor betrouwbare prestaties en een langere levensduur in veeleisende mobiele machineomgevingen:

•Behuizing kleplichaam:Hoogwaardige gegoten aluminiumlegering (EN AC-AlSi10Mg(Fe) of gelijkwaardig) zorgt voor lichtgewicht structurele stijfheid met uitstekende bewerkingseigenschappen. Interne boringen voor de klephuls, Gerotor-kamer en stroomregelelementen zijn nauwkeurig afgestemd op toleranties binnen ± 5 micron, waardoor een goede afdichting en minimale interne lekkage worden gegarandeerd.

•Ventielhuls en spoel:Componenten van gehard gelegeerd staal, nauwkeurig geslepen en gelept om sub-micron oppervlakteafwerkingen en gecontroleerde radiale spelingen van 3-8 micron te bereiken, zorgen voor de nauwkeurige stroommeting die de stuurkwaliteit definieert. De poortgeometrie van de hoes is geoptimaliseerd door middel van computationele vloeistofdynamica-analyse om progressieve stromingseigenschappen te bereiken met minimale druktransiënten.

•Gerotor meetset:De interne tandwielset met geoptimaliseerd ingewikkeld tandprofiel zorgt voor nauwkeurige volumetrische dosering met minimale wrijving. Voor eenheden met grotere cilinderinhoud vermindert een optionele Geroler-configuratie met naaldlagers op het rotor-stator-interface de wrijvingsverliezen verder en verbetert de mechanische efficiëntie.

•Ingangsasconstructie:De stuurwielinterface is verkrijgbaar met standaard spiebaanconfiguraties (meestal 3/4-inch of 1-inch diameter met industriestandaard aantal tanden), waardoor het inputkoppel van de operator wordt overgebracht naar het klepmechanisme via precisielagerondersteuning die eindzweefstand en radiale uitlijning opvangt.

•Veiligheidskleppen:Geïntegreerde kruislijnontlastkleppen beschermen het stuurcircuit tegen drukpieken die worden veroorzaakt door externe krachten die op de bestuurde wielen worden uitgeoefend (schokken op het wegdek, botsingen met stoepranden of zelfinstellend koppel), terwijl interne terugslagkleppen voorkomen dat de cilinderdruk blokkeert wanneer het stuur wordt losgelaten.

•Verzegelingssysteem:Hoogwaardige O-ringen en asafdichtingen van NBR of Viton behouden de hydraulische integriteit over het volledige bedrijfstemperatuurbereik van -30°C tot +100°C, met optionele afdichtingsverbindingen voor lage temperaturen tot -40°C voor toepassingen in het arctische klimaat.

HANJIU OSPC-serieoverzicht

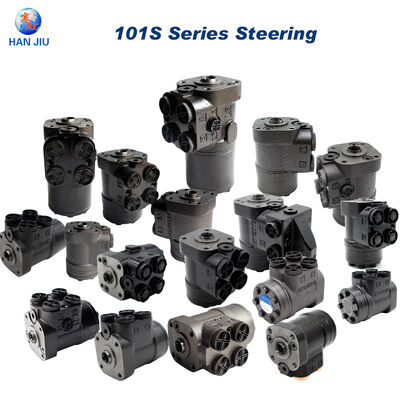

De HANJIU OSPC-serie omvat twaalf cilinderinhoudvarianten – het meest uitgebreide assortiment in de branche – elk verkrijgbaar in vier hydraulische circuitconfiguraties. Deze uitgebreide productmatrix biedt ontwerpers van stuursystemen ongekende flexibiliteit om de stuurprestaties voor elke mobiele machinetoepassing te optimaliseren.

Productreeks: OSPC 40 tot en met OSPC 500

De productlijn uit de HANJIU OSPC-serie bestaat uit twaalf cilinderinhoudmodellen, waarbij elk modelnummer de nominale Gerotor-verplaatsing in kubieke centimeters per omwenteling aangeeft:

•OSPC 40:Cilinderinhoud 40 cm³/omw — Het ultracompacte instappunt voor kleine tuintractoren, compacte bedrijfsvoertuigen, uitrusting voor golfbanen en gespecialiseerde lichte machines waarbij minimale stuurinspanning en nauwkeurige controle in kleine ruimtes van het grootste belang zijn.

•OSPC 50:Cilinderinhoud 50 cm³/omw — Compacte stuureenheid voor kleine tractoren, miniladers en gemeentelijke onderhoudsvoertuigen die een lichte, responsieve besturing vereisen met een compact installatiebereik.

•OSPC 63:Cilinderinhoud 63 cm³/omw — Ideaal voor compacte tractoren, kleine vorkheftrucks en bedrijfsvoertuigen waarbij responsieve besturing en compacte verpakking ontwerpprioriteiten zijn.

•OSPC 80:Cilinderinhoud 80 cm³/omw — De veelzijdige selectie uit het middensegment voor middelgrote landbouwtrekkers, compacte wielladers en verreikers, die de optimale balans biedt tussen stuurgevoeligheid en comfortabele inspanning van de machinist.

•OSPC 100:Cilinderinhoud 100 cm³/omw — De meest gespecificeerde cilinderinhoud voor standaard landbouwtrekkers tot 120 pk, die de industriestandaard stuurprecisie biedt met comfortabele, vermoeidheidsvrije inspanning van de machinist.

•OSPC 125:Cilinderinhoud 125 cm³/omw — Geoptimaliseerd voor grotere landbouwtrekkers in het bereik van 120-180 pk en middelgrote bouwmachines, waardoor het stuurwiel minder vaak van aanslag tot aanslag hoeft te draaien voor een betere productiviteit.

•OSPC 160:Cilinderinhoud 160 cm³/omw — Zware besturing voor grote tractoren, grote wielladers en zware vorkheftrucks, waarbij hoge stuurstroomsnelheden en een lager inputkoppel van de machinist essentieel zijn.

•OSPC 200:Cilinderinhoud 200 cm³/omw — Stuurinrichting met hoge capaciteit voor grote landbouwmachines boven 180 pk, zware bouwmachines en voertuigen voor materiaaloverslag met grote capaciteit.

•OSPC 250:Cilinderinhoud 250 cm³/omw — Extra zware besturing voor de grootste tractoren, knikdumpers en gespecialiseerde industriële voertuigen die een maximale stuursnelheid vereisen.

•OSPC 315:Cilinderinhoud 315 cm³/omw — Standaardeenheid met maximale capaciteit voor de grootste mobiele apparatuur die minimale stuurwielinvoer vereist voor maximale stuurbeweging.

•OSPC 400:Cilinderinhoud 400 cm³/omw — Ultrahoge capaciteit voor gespecialiseerd zwaar materieel en op maat gemaakte stuurtoepassingen die extreme stuurstroomsnelheden vereisen.

•OSPC 500:Cilinderinhoud 500 cm³/omw — Het vlaggenschipmodel dat maximale stuurstroom levert voor de grootste en zwaarste bestuurbare machines in de sector, waaronder grote mijnbouwvrachtwagens en primair grondverzetmaterieel.

Belangrijkste ontwerpvoordelen ten opzichte van OSPB

Terwijl de HANJIU OSPC- en OSPB-serie gemeenschappelijke interne technologie en productieprocessen delen, biedt de OSPC-serie verschillende ontwerpverfijningen waardoor deze de voorkeur geniet voor veel OEM- en aftermarket-toepassingen:

•Uitgebreid verplaatsingsbereik:De OSPC-serie omvat de OSPC 40 – de orbitrol met de kleinste cilinderinhoud in het industriestandaardgamma – die hydraulische besturing mogelijk maakt voor de kleinste bedrijfsvoertuigen en compacte apparatuur waarvoor anders handmatige of elektrohydraulische stuuroplossingen nodig zouden zijn.

•Compact lichaamsprofiel:Het OSPC-carrosserieontwerp heeft een iets compacter cilindrisch profiel vergeleken met gelijkwaardige OSPB-units, wat zorgt voor verbeterde installatieflexibiliteit in voertuigen met een beperkte stuurkolomverpakking.

•Geoptimaliseerde stroomgeometrie:Computationele vloeistofdynamica-gestuurde verfijning van interne stroomdoorgangen vermindert de drukval in de neutrale positie met ongeveer 8-10% in vergelijking met ontwerpen van eerdere generaties, waardoor de algehele efficiëntie van het hydraulische systeem wordt verbeterd.

•Verbeterde afdichtingstechnologie:Geavanceerde afdichtingsgroefgeometrie en gepatenteerde NBR/Viton-compoundformuleringen verlengen de levensduur van afdichtingen met maximaal 35% bij versnelde levensduurtests, waardoor de onderhoudsfrequentie en de totale eigendomskosten worden verlaagd.

•Uniforme poortinterface:De OSPC-serie beschikt over een gestandaardiseerde poortopstelling voor alle verplaatsingsvarianten, waardoor het ontwerp van het hydraulische systeem wordt vereenvoudigd en het aantal slang- en fittingvarianten dat nodig is voor apparatuurfamilies met meerdere modellen wordt verminderd.

Configuraties van hydraulische circuits

Elke HANJIU OSPC-verplaatsingsvariant is verkrijgbaar in vier verschillende hydraulische circuitconfiguraties, waardoor nauwkeurige afstemming op de hydraulische systeemarchitectuur van het voertuig mogelijk is:

AAN — Open centrum, geen reactie

De Open Center Non-Reaction-configuratie handhaaft een open stroompad door de klep in de neutrale (rechtuit) positie, waardoor de pompstroom kan circuleren met minimale drukval. Wanneer aan het stuur wordt gedraaid, sluit de klep geleidelijk het open middentraject en opent tegelijkertijd het doseertraject naar de stuurcilinders. De aanduiding "niet-reactie" betekent dat externe krachten op de bestuurde wielen - van onregelmatigheden op de weg, obstakels of het zelfuitlijnende koppel van de band - niet worden teruggeleid naar het stuur.

Deze configuratie biedt de meest comfortabele bestuurderservaring door terugslag van het stuurwiel te elimineren, waardoor dit de voorkeurskeuze is voor landbouwtrekkers, wielladers, vorkheftrucks en soortgelijke uitrusting waarbij bestuurders langere tijd in de cabine doorbrengen. Het ON-circuit is volledig compatibel met tandwielpompen met vaste cilinderinhoud en vertegenwoordigt de meest kosteneffectieve stuursysteemarchitectuur.

OF — Open Centrum, Reactie

De Open Center Reaction-configuratie biedt directe mechanische feedback van de gestuurde wielen naar het stuur via de interne koppeling van de Gerotor-set. Dankzij deze feedback kan de machinist de wegomstandigheden, de griplimieten van de banden en de stuurbelastingen waarnemen – informatie die de veiligheid en controle tijdens het rijden op hoge snelheid kan verbeteren.

De OR-configuratie heeft de voorkeur in wegvoertuigen, snelle landbouwtransporttrekkers en bepaalde industriële toepassingen waarbij de bestuurder profiteert van voelbare stuurfeedback. De reactiekarakteristiek brengt echter ook schokken over op de handen van de bestuurder, wat het comfort tijdens langdurig gebruik op ruw terrein kan verminderen.

CN — Gesloten centrum

De Closed Center-configuratie is ontworpen voor gebruik met zuigerpompen met variabele cilinderinhoud die zijn uitgerust met drukgecompenseerde regeling. In de neutrale stand blokkeert de klep alle stroming door de stuureenheid, waardoor de pomp op een lage standby-druk blijft (doorgaans 15-25 bar). Stuurinvoer opent de klep om stroom van de pomp te vragen, die reageert door de cilinderinhoud te vergroten om de vereiste stuurstroom te leveren.

Het CN-circuit elimineert de continue stroom door de stuureenheid bij rechtuit rijden, waardoor het energieverbruik en de verwarming van de hydraulische olie aanzienlijk worden verminderd in vergelijking met open-centersystemen. Deze configuratie wordt steeds vaker gespecificeerd in moderne apparatuur waarbij brandstofefficiëntie, emissiereductie en thermisch beheer ontwerpprioriteiten zijn. Het CN-circuit vereist een compatibele pomp met variabel slagvolume en is niet geschikt voor pompinstallaties met vast slagvolume.

LS — Lastdetectie

De Load Sensing-configuratie vertegenwoordigt de meest geavanceerde en energiezuinige stuurcircuitarchitectuur. Naast de blokkeerfunctie in het gesloten centrum genereert de LS-klep een lastafhankelijk signaal (een drukfeedback die evenredig is aan de momentane stuurvraag) die een lastafhankelijke pomp aanstuurt. Dit signaal zorgt ervoor dat de pomp precies de stroom en druk levert die nodig zijn voor de huidige stuurvraag, waardoor energieverspilling tot het theoretische minimum wordt geminimaliseerd.

De LS-configuratie biedt het extra voordeel dat de stuursnelheid en het stuurgevoel perfect consistent blijven, ongeacht variaties in het motortoerental, gelijktijdige hydraulische eisen van andere functies of veranderingen in de stuurbelasting. Naarmate de stuurweerstand toeneemt – krappe bochten, zacht terrein, zwaar beladen uitrusting – verhoogt het lastdetectiesysteem automatisch de pompopbrengst om uniforme stuurprestaties te behouden. Het LS-circuit is de voorkeursspecificatie voor premiumapparatuur waarbij stuurkwaliteit en energie-efficiëntie voorop staan ​​bij het ontwerp.

Volledige technische specificaties

De volgende uitgebreide prestatiegegevens zijn samengesteld uit productievalidatietests die zijn uitgevoerd in overeenstemming met ISO 4925 en industriestandaard orbitrol-testprotocollen. Alle waarden vertegenwoordigen statistische gemiddelden van productiemonstertests met hydraulische olie op minerale basis (ISO VG 46) bij een gestabiliseerde bedrijfstemperatuur van 50 °C.

OSPC 40 tot OSPC 500 — Volledige prestatiegegevens

Tabel 1 presenteert de volledige technische specificatiematrix voor de twaalf varianten van de orbitrol-stuureenheid uit de HANJIU OSPC-serie. Continue classificaties zijn van toepassing op langdurig gebruik; intermitterende classificaties gelden voor niet meer dan 10% van elke bedrijfsminuut.

Tabel 1: HANJIU OSPC-serie volledige technische specificaties

De belangrijkste observaties uit de specificatiematrix zijn onder meer: ​​(1) De OSPC-serie strekt zich uit van de ultracompacte 40 cm³/omw tot de toonaangevende 500 cm³/omw, en biedt de meest uitgebreide verplaatsingsdekking die beschikbaar is; (2) De maximale werkdruk van 210 bar en de maximale stuurdruk van 175 bar bieden voldoende capaciteit voor de meest veeleisende stuurtoepassingen; (3) Het ingangskoppel van 1,2 Nm (OSPC 40) tot 3,5 Nm (OSPC 500) zorgt voor een comfortabele stuurinspanning bij alle voertuiggroottes; (4) Het uitgebreide assortiment overdrukkleppen (35-175 bar) is geschikt voor uiteenlopende stuurbelastingsvereisten binnen het gehele productassortiment.

Selectiegids voor circuittypes

De selectie van de juiste hydraulische circuitconfiguratie hangt af van het type voertuigpomp, de eisen aan de stuurprestaties en de prioriteiten op het gebied van energie-efficiëntie. Tabel 2 biedt een gestructureerde selectiereferentie:

Tabel 2: HANJIU OSPC Selectiegids voor circuitconfiguratie

Danfoss OSPC-compatibiliteit

De HANJIU OSPC-serie bereikt volledige fysieke en functionele uitwisselbaarheid met de orbitrol-stuureenheden uit de Danfoss OSPC-serie. Deze uitwisselbaarheid omvat alle twaalf cilinderinhoudvarianten en alle vier circuitconfiguraties, waardoor OEM's en de aftermarket een volledig compatibele alternatieve bron voor de levering van stuureenheden krijgen.

Dimensionale uitwisselbaarheid

Kritische montage- en verbindingsinterfaces voldoen aan de Danfoss OSPC-specificaties, waardoor directe vervanging mogelijk is zonder wijziging van stuurkolommen, hydraulische leidingen of voertuigconstructie:

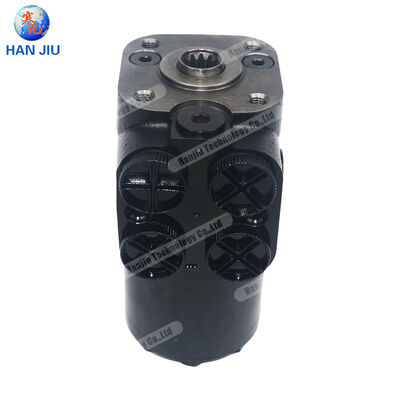

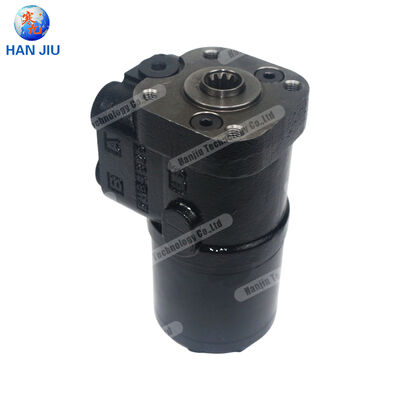

•Montage-interface:Standaardflens met vier bouten met een pilotdiameter van 31,75 mm en M6-montagebouten op een boutcirkel van 50,8 mm - identiek aan de Danfoss OSPC-configuratie voor alle cilinderinhoudvarianten.

•Ingaande as:Industriestandaard stuurkolomasopties, waaronder spieassen met een diameter van 3/4 inch en 1 inch (verschillende tandaantallen), spieschachten van woodruff en taps toelopende configuraties passen bij het aanbod van Danfoss voor directe compatibiliteit.

•Poortconfiguratie:Standaard P (druk), T (tank), L/R (cilinder) poortopstelling met M18×1,5 of 3/8-16 UNF-schroefdraad, identiek gepositioneerd als Danfoss OSPC-units voor een naadloze hydraulische aansluiting.

•Algemene envelop:Behuizingsdiameter, flenshoogte, asverlenging en totale lengte komen binnen ±0,3 mm overeen met de Danfoss OSPC-specificaties, waardoor geen interferentie bij vervangingstoepassingen wordt gegarandeerd.

•LS-signaalpoort:Load-sensing configuratie-units omvatten de LS-signaalpoort in identieke positie en oriëntatie als Danfoss OSPC-LS-units, waardoor directe aansluiting op load-sensing pompbedieningen mogelijk is zonder adapterfittingen.

Prestatievalidatie

Onafhankelijke tests bevestigen de prestatie-equivalentie tussen orbitrol-stuureenheden uit de HANJIU- en Danfoss OSPC-serie. Belangrijke gevalideerde parameters zijn onder meer:

•Meetnauwkeurigheid:Volumetrische verplaatsing binnen ±3% van de nominale waarde over het volledige werkdruk- en temperatuurbereik, passend bij de productietoleranties van Danfoss.

•Klepkenmerken:Neutrale drukval, stroomverloop en meetlineariteit komen overeen met de Danfoss-specificaties binnen de meetonzekerheid van de test.

•Drukintegriteit:Alle modellen zijn zonder problemen structureel getest tot 1,5× maximale werkdruk (315 bar) en voldoen aan de Danfoss-veiligheidsmarges.

•Stuurinspanning:De kenmerken van het ingangskoppel (wegbreek-, loop- en gradiëntkoppel) vallen binnen de Danfoss-specificatiebereiken, waardoor een gelijkwaardig stuurgevoel wordt gegarandeerd.

•Duurzaamheid:Versnelde levensduurtests tot 2 miljoen stuurcycli bevestigen de integriteit van de afdichtingen, de mate van slijtage en het behoud van de meetnauwkeurigheid, vergelijkbaar met gepubliceerde gegevens van Danfoss.

Afdichtingssets en reserveonderdelen

Complete revisieafdichtingssets voor stuureenheden uit de HANJIU OSPC-serie verwijzen rechtstreeks naar Danfoss-onderdeelnummers. De afdichtingsset (overeenkomend met Danfoss 151B0124 voor standaard NBR-configuratie) bevat alle O-ringen, asafdichtingen, Gerotor-behuizingsafdichtingen en klephuispakkingen die nodig zijn voor een volledige renovatie van de unit.

Individuele servicecomponenten – Gerotorsets, klephulzen, klepspoelen, ingaande asconstructies en terugslagkleppatronen – worden op voorraad gehouden als originele HANJIU-onderdelen met volledige dimensionale certificering. De modulaire OSPC-constructie maakt reparatie op componentniveau mogelijk, waardoor de typische reparatiekosten met 60-70% worden verlaagd in vergelijking met volledige vervanging van eenheden.

Toepassingen in verschillende sectoren

De HANJIU OSPC-serie orbitrol-stuureenheden dienen als stuurcontrolekern voor een breed scala aan mobiele machines in de landbouw-, bouw-, industriële en speciale voertuigmarkten over de hele wereld.

Landbouwmachines

Landbouwapparatuur vertegenwoordigt de grootste markt voor orbitrol-stuureenheden, waarbij de HANJIU OSPC-serie is gespecificeerd voor het volledige spectrum van landbouwmachines, van compacte werktuigen tot de grootste primaire veldapparatuur:

•Compact- en tuintractoren:OSPC 40-63-units bieden vingertopbesturing voor tractoren tot 50 pk, waarbij de non-reactie AAN-configuratie het comfort van de machinist garandeert tijdens langdurige veldwerkzaamheden.

•Tractoren uit het middensegment:OSPC 80-125-units zijn de industriestandaard voor tractoren in het bereik van 50-180 pk en leveren de optimale balans tussen stuurprecisie en comfortabele inspanning van de machinist.

•Grote rij- en kniktrekkers:OSPC 160-250-eenheden zijn geschikt voor de grootste landbouwtrekkers (180-400+ pk) en bieden een snelle stuurreactie met minimale wielinvoer.

•Zelfrijdende oogstmachines en spuitmachines:OSPC 100-200-units met optionele LS-configuratie leveren de nauwkeurige, responsieve besturing die nodig is voor het nauwkeurig oogsten van gewassen en het aanbrengen van chemicaliën.

•Speciale landbouwmachines:Wijngaardtractoren, boomgaardmachines, suikerrietoogstmachines en katoenplukkers maken gebruik van OSPC 63-160-eenheden die zijn afgestemd op hun specifieke vereisten voor de stuurgeometrie.

Constructie en materiaalbehandeling

Bouw- en materiaaltransportapparatuur onderwerpen stuursystemen aan zware schokbelastingen, continu gebruik en zware omstandigheden. De HANJIU OSPC-serie demonstreert bewezen betrouwbaarheid in:

•Wielladers:OSPC 100-200-units kunnen zware stuurbelastingen aan van voorladers met een capaciteit van 1 tot 10 ton, met kruislijnontlastingsbescherming tegen stoeprandstoten en graafkrachten.

•Vorkheftrucks:OSPC 63-125 units bieden nauwkeurige besturing voor magazijn- en terreinheftrucks (1,5-16 ton), waarbij manoeuvreerbaarheid in kleine ruimtes een directe invloed heeft op de productiviteit.

•Graaflaadmachines:OSPC 100-160-eenheden voldoen aan de dual-mode stuurvereisten: responsief rijgedrag en nauwkeurige manoeuvreerbaarheid op de werkplek.

•Schrankladers en compacte rupsladers:OSPC 80-125-eenheden besturen hydrostatisch aangedreven wiel- of rupsmotoren met snelle richtingsomkering.

•Verreikers:OSPC 100-160-eenheden zorgen voor stabiel rechtuit volgen en responsief bochtenwerk over gevarieerd terrein op volledige laadhoogte.

•Gelede dumptrucks:OSPC 200-315-eenheden kunnen de hoge stuurbelastingen van grote knikdumpers (25-60 ton) aan op ruwe bouw- en mijnbouwlocaties.

Industriële en speciale voertuigen

Naast de traditionele landbouw- en bouwmarkten bedienen HANJIU OSPC-stuureenheden diverse industriële en speciale toepassingen:

•Ondergrondse mijnbouwvoertuigen:Low-profile laders, personeelsvoertuigen en bedrijfsvoertuigen in mijnbouwactiviteiten maken gebruik van OSPC 100-200-eenheden voor betrouwbare besturing in krappe, stoffige ondergrondse omgevingen.

•Grondondersteuningsapparatuur voor luchthavens:Vliegtuigsleepboten, bagageladers, cateringvrachtwagens en pushback-tractoren maken gebruik van OSPC 80-160-eenheden voor nauwkeurig manoeuvreren op lage snelheid.

•Zee- en havenuitrusting:Maritieme vorkheftrucks, dokladers, straddle carriers en scheepswerftransporteurs specificeren corrosiebestendige OSPC-units voor omgevingen met zoutnevel.

•Wegenonderhoud en gemeentelijke voertuigen:Straatvegers, sneeuwploegen, nivelleermachines, onderhoudsvoertuigen en vuilniswagens implementeren OSPC 100-200-eenheden voor betrouwbare besturing onder alle weersomstandigheden.

•Spoorwegonderhoudsapparatuur:Spooronderhoudsvoertuigen, spoorslijpmachines, stopmachines en spoorvoertuigen maken gebruik van OSPC 125-250-eenheden voor dual-mode besturing.

Gehumaniseerd beheer en ondersteuning na verkoop

De gehumaniseerde managementfilosofie van HANJIU Technology plaatst het operationele succes van de klant centraal bij elke zakelijke beslissing. Deze toewijding strekt zich uit over de volledige levenscyclus van de stuureenheid – van applicatieconsultatie tot tientallen jaren van betrouwbaar gebruik in het veld – met het expliciete doel om de totale eigendomskosten te minimaliseren en de uptime van de apparatuur te maximaliseren.

Verlaging van onderhoudskosten

Bij mobiele machines waar stilstand een directe invloed heeft op de omzet en de seizoensproductiviteit, heeft de onderhoudsstrategie een aanzienlijke invloed op de totale eigendomskosten. HANJIU behandelt elke kostencomponent:

•Voorspellende onderhoudsprogramma's:Aangepaste onderhoudsschema's op basis van bedrijfsuren, omgevingsomstandigheden en analyse van de staat van de hydraulische olie. Een goed getimede vervanging van afdichtingen voorkomt onverwachte storingen en vermijdt onnodig onderhoud aan componenten met een resterende levensduur.

•Voordelige afdichtingskits:Complete OSPC-revisieafdichtingskits geprijsd op 55-65% van de equivalente Danfoss-kitprijs, waardoor de grootste terugkerende onderhoudskosten voor met orbitrol uitgeruste machinebedieners direct worden verlaagd.

•Herstelbaarheid van componenten:Het modulaire OSPC-ontwerp maakt voordelige reparaties op componentniveau mogelijk – waarbij individuele Gerotor-sets, klepspoelen of asafdichtingen worden vervangen in plaats van complete eenheden – waardoor de reparatiekosten met 60-70% worden verlaagd.

•Optimalisatie van het hydraulische systeem:HANJIU biedt gratis technische begeleiding bij de selectie van hydraulische vloeistoffen, filtratiespecificaties (ISO 4406-reinheidscodes) en interpretatie van olieanalyses om de levensduur van de stuureenheid te maximaliseren. Een goed vloeistofbeheer kan de levensduur van afdichtingen tot 50% verlengen.

Beschikbaarheid van onderdelen en technische service

HANJIU houdt een aanzienlijke voorraad aan van complete eenheden uit de OSPC-serie en alle serviceonderdelen in distributiecentra die strategisch zijn gepositioneerd in Azië, Europa, het Midden-Oosten, Afrika, Noord-Amerika en Zuid-Amerika. Deze wereldwijde inventaris maakt het mogelijk om bestellingen van standaardonderdelen binnen 24 tot 48 uur uit te voeren naar de meeste grote industriële centra over de hele wereld.

Technische ondersteuningsdiensten omvatten advies over toepassingstechniek, hulp bij het oplossen van problemen, verwerking van garantieclaims en storingsanalyse via regionale ondersteuningscentra bemand door hydraulische specialisten. Technische documentatie – installatiehandleidingen, hydraulische schema's, stroomdiagrammen voor probleemoplossing, 3D STEP-modellen en video-reparatiehandleidingen – is beschikbaar via het technische portaal van HANJIU in het Engels, Chinees, Spaans, Russisch, Portugees en Arabisch.

Concurrentievoordeel en waardepropositie

Op de mondiale markt voor orbitrolstuureenheden levert HANJIU Technology een gedifferentieerde waardepropositie die geverifieerde technische uitmuntendheid combineert met overtuigende economische en logistieke voordelen.

Prijs-prestatie leiderschap

Marktanalyse toont aan dat stuurunits uit de HANJIU OSPC-serie een besparing op de aanschafkosten opleveren van 45-60% vergeleken met Danfoss OSPC-equivalenten, afhankelijk van de specificaties en het volume. Dit prijsvoordeel is het gevolg van:

•Verticale productie-integratie:Het intern spuitgieten van aluminium, precisie CNC-bewerking, Gerotor-productie, assemblage en testen elimineren de marges van tussenleveranciers en zorgen voor volledige kwaliteitscontrole.

•Geavanceerde productietechnologie:Investeringen in CNC-bewerkingscentra, precisieslijpapparatuur, geautomatiseerde assemblagesystemen en geautomatiseerde testinfrastructuur zorgen voor een productie-efficiëntie van wereldklasse.

•Geoptimaliseerde toeleveringsketen:Langetermijnovereenkomsten met gecertificeerde grondstoffenleveranciers en modern ERP-gebaseerd voorraadbeheer minimaliseren de inkoopkosten en garanderen een consistente materiaalkwaliteit.

•Efficiënte distributie:Directe fabrieksrelaties met geautoriseerde regionale distributeurs elimineren distributietoeslagen op meerdere niveaus, waardoor concurrerende prijzen op elk niveau van de toeleveringsketen behouden blijven.

Deze economische structuur stelt HANJIU in staat om OSPC-stuureenheden aan te bieden tegen prijzen die aanzienlijk lager zijn dan de Danfoss-equivalenten, terwijl de gelijkwaardige technische kwaliteit behouden blijft - een waardevoorstel dat vooral aantrekkelijk is voor OEM's die besturing integreren in productieapparatuur, verhuurwagenparkbeheerders en aftermarket-distributeurs in ontwikkelingseconomieën.

Leveringssnelheid en wereldwijde supply chain

HANJIU handhaaft een jaarlijkse productiecapaciteit van meer dan 150.000 orbitrol-stuureenheden, met standaard levertijden van 7-12 werkdagen voor catalogusconfiguraties voor alle twaalf verplaatsingsvarianten en vier circuittypen. De versnelde productie voldoet aan dringende vereisten, met een levertijd van slechts 3-5 werkdagen.

Wereldwijde logistieke partnerschappen met gevestigde internationale expediteurs zorgen voor betrouwbare deur-tot-deur levering wereldwijd. Bij de exportverpakkingen wordt gebruik gemaakt van ISPM-15-gecertificeerde houten kisten met vacuümverzegelde vochtbarrièrebescherming. De volledige exportdocumentatie (handelsfacturen, paklijsten, oorsprongscertificaten, CE-conformiteitsverklaringen en testcertificaten) wordt intern opgesteld om vertragingen bij de douaneafhandeling te voorkomen.

Voor OEM-klanten met grote volumes biedt HANJIU door leveranciers beheerde inventaris- (VMI)- en consignatievoorraadprogramma's waarbij de voorraad zich op of naast de klantfaciliteiten bevindt, waardoor de levertijd voor terugkerende bestellingen effectief wordt geëlimineerd.

Kwaliteitsborging en certificeringen

HANJIU Technology hanteert een uitgebreid kwaliteitsmanagementsysteem dat is gecertificeerd volgens ISO 9001:2015, met CE-markering voor alle eenheden uit de OSPC-serie die worden geleverd aan de Europese Economische Ruimte en ECE R79-certificering voor stuursystemen op wegvoertuigen. Het kwaliteitsprogramma omvat inspectie van binnenkomend materiaal, dimensionale verificatie tijdens het proces, 100% end-of-line functionele testen en statistische steekproeven voor uitgebreide duurzaamheidsvalidatie.

Elke HANJIU OSPC-stuureenheid ondergaat verplichte 100% productietests: (1) Drukval in neutrale positie bij nominale stroom; (2) Meetnauwkeurigheid op meerdere stroom- en drukpunten; (3) Meting van het ingangskoppel; (4) Kraakdruk van de kruisleidingontlastklep; (5) Externe lekkage onder maximale druk; (6) Terugslagklepfunctionaliteit; (7) Nauwkeurigheid van het belastingsdetectiesignaal (LS-eenheden). Testgegevens worden elektronisch geregistreerd op basis van serienummer voor volledige traceerbaarheid. Certificaten zijn op aanvraag verkrijgbaar.

Materiaalcertificeringen verifiëren de conformiteit voor aluminium behuizingen (EN AC-AlSi10Mg(Fe)), ventielstaal (gelegeerd gereedschapsstaal), Gerotor-materiaal (gelegeerd staal met precisieharding) en afdichtingsverbindingen (NBR 70 Shore A standaard, FKM/Viton optioneel). Metallurgische analyses van derden in ISO 17025-geaccrediteerde laboratoria worden elk kwartaal uitgevoerd om de interne kwaliteitscontrole te valideren.

Conclusie

De HANJIU OSPC-serie orbitrol-stuureenheden vertegenwoordigen een technisch volwassen, commercieel aantrekkelijke oplossing voor hydraulische stuurbekrachtiging over het volledige spectrum van mobiele machines - van compacte bedrijfsvoertuigen tot de grootste landbouw- en bouwmachines. Volledige uitwisselbaarheid met Danfoss OSPC-modellen, gevalideerd door uitgebreide dimensionale analyse, onafhankelijke prestatietests en uitgebreide gedocumenteerde veldservice, biedt het vertrouwen dat nodig is voor OEM-specificatie en vervanging op de aftermarket.

Met twaalf cilinderinhoudvarianten van 40 tot 500 cm³/omw – het meest uitgebreide assortiment in de sector – en vier hydraulische circuitconfiguraties (ON, OR, CN, LS), biedt de HANJIU OSPC-serie ontwerpers van stuursystemen ongekende flexibiliteit om de stuurprestaties voor elke toepassing te optimaliseren. Integratie van nauwkeurige Gerotor-meting, geavanceerd klepontwerp en rigoureuze productiekwaliteit zorgen voor de stuurprecisie, betrouwbaarheid en levensduur die moderne mobiele apparatuur vereist.

Gecombineerd met aanschafprijzen die 45-60% onder de gevestigde OEM-alternatieven liggen, levertijden gemeten in dagen in plaats van maanden, en een gehumaniseerde aftermarket-servicefilosofie gericht op het minimaliseren van de levensduurkosten, biedt de HANJIU OSPC-serie een steeds aantrekkelijker waardevoorstel. Terwijl de markten voor mobiele machines wereldwijd evolueren naar grotere kostenefficiëntie zonder de veiligheid of prestaties in gevaar te brengen, is HANJIU Technology de geprefereerde strategische partner voor de levering van orbitrol-stuureenheden – waarbij voortdurende investeringen in productiecapaciteit, verbetering van het kwaliteitssysteem en wereldwijde distributie zorgen voor een versterking van het concurrentievoordeel in de komende jaren.

Referenties

•Danfoss stroomoplossingen:Technische informatie: OSPC Orbitrol-stuureenheden (publicatie 520L0620).

•ISO4925:2020:Wegvoertuigen — Specificatie van remvloeistoffen op basis van niet-aardolie voor hydraulische systemen.

•ECE R79:Uniforme bepalingen inzake de goedkeuring van voertuigen wat betreft stuurinrichtingen.

•ISO9001:2015:Kwaliteitsmanagementsystemen — Vereisten (HANJIU-certificeringsreferentie).

•ISO4406:2017:Hydraulische vloeistofkracht — Vloeistoffen — Methode voor het coderen van de mate van verontreiniging door vaste deeltjes.

•HANJIU Technische Catalogus:OSPC-serie Orbitrol-stuureenheden — Volledige productspecificaties, maattekeningen, bestelcodes en hydraulische circuitschema's.

•HANJIU Application Engineering Bulletin AE-2024-09:OSPC-methodologie voor het dimensioneren van orbitrol-stuureenheden voor landbouw-, constructie- en industriële voertuigtoepassingen.
