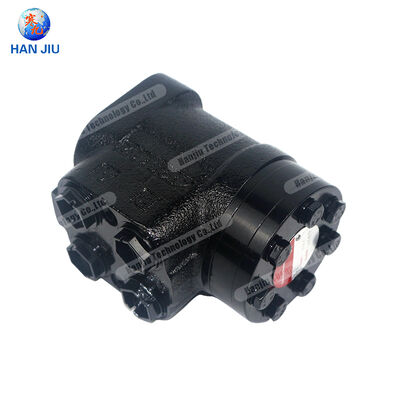

HANJIU OSPB-serie

Orbitrol-stuureenheden

Technisch Witboek

Danfoss-compatibel | AAN/OF/CN/LS | Kostengeoptimaliseerd | Snelle levering

Shijiazhuang Hanjiu Technology Co., Ltd. | 2025

Inhoudsopgave

Samenvatting 3

Inleiding tot Orbitrol-stuurtechnologie 4

Werkingsprincipe van Orbitrol-kleppen 4

Structurele componenten en functie 5

HANJIU OSPB-serieoverzicht 6

Productreeks: OSPB 50 t/m OSPB 500 6

Configuraties van hydraulische circuits 7

Volledige technische specificaties 9

OSPB 50 tot OSPB 500 Volledige prestatiegegevens 9

Selectiegids circuittype 11

Danfoss OSPB-compatibiliteit 12

Dimensionale uitwisselbaarheid 12

Prestatievalidatie 13

Afdichtingssets en reserveonderdelen 14

Toepassingen in verschillende sectoren 15

Landbouwmachines 15

Constructie en materiaalbehandeling 16

Industriële en maritieme voertuigen 16

Gehumaniseerd beheer en ondersteuning na verkoop 17

Verlaging van onderhoudskosten 17

Beschikbaarheid van onderdelen en technische service 18

Concurrentievoordeel en waardepropositie 19

Prijs-prestatieleiderschap 19

Leveringssnelheid en supply chain 20

Kwaliteitsborging en certificeringen 21

Conclusie 22

Referenties 23

Samenvatting

Hydraulische stuurbediening vertegenwoordigt een van de meest kritische functionele systemen in mobiele machines en heeft een directe invloed op de veiligheid van de machinist, de productiviteit en de manoeuvreerbaarheid van de apparatuur. De orbitrol-stuureenheid – ook bekend als een hydrostatische stuurregeleenheid of volledig hydraulische stuurklep – fungeert als het centrale zenuwstelsel van moderne hydraulische stuurbekrachtiging, waarbij de mechanische input van het stuurwiel wordt omgezet in nauwkeurig gedoseerde hydraulische stroom die de stuurcilinders bedient. HANJIU Technology heeft zichzelf gevestigd als een vooraanstaande fabrikant van orbitrol-stuureenheden en levert de OSPB-serie met volledige functionele en dimensionale uitwisselbaarheid met de Danfoss OSPB- en OSPC-serie.

Deze technische whitepaper presenteert uitgebreide technische documentatie voor de HANJIU OSPB-serie orbitrol-stuureenheden, die alle elf verplaatsingsvarianten van OSPB 50 tot en met OSPB 500 omvat, samen met het complete assortiment hydraulische circuitconfiguraties, waaronder Open Center Non-Reaction (ON), Open Center Reaction (OR), Closed Center (CN) en Load Sensing (LS). De analyse toont aan dat HANJIU OSPB-units een stuurprecisie, drukvermogen en operationele duurzaamheid bereiken die gelijkwaardig zijn aan die van Danfoss-tegenhangers, terwijl ze overtuigende economische voordelen bieden via concurrerende prijzen, snelle levering en een gehumaniseerde servicefilosofie gericht op het minimaliseren van de onderhoudskosten gedurende de levensduur.

De HANJIU OSPB-serie bestrijkt het stuurverplaatsingsbereik van 50 cm³/omw (geschikt voor compacte bedrijfsvoertuigen) tot 500 cm³/omw (voor de grootste landbouw- en bouwmachines), met maximale werkdruk tot 210 bar en stuurdruk tot 175 bar. Vier verschillende hydraulische circuitconfiguraties maken een optimale afstemming op elk pomptype mogelijk – van tandwielpompen met vaste opbrengst tot drukgecompenseerde lastafhankelijke systemen – waardoor energie-efficiënte, responsieve stuurprestaties over het volledige spectrum van mobiele apparatuurtoepassingen worden gegarandeerd.

Inleiding tot Orbitrol-stuurtechnologie

De evolutie van hydraulische stuursystemen voor terreinvoertuigen en industriële machines is bepaald door de ontwikkeling van de orbitrol-stuureenheid – een ingenieus compact apparaat dat de functies van een doseerpomp, richtingsregelklep en prioriteitsstroomregelaar integreert in één nauwkeurig bewerkte behuizing. Deze integratie elimineert de complexe externe leidingen, meerdere klepsamenstellen en synchronisatie-uitdagingen die gepaard gingen met eerdere ontwerpen van stuursystemen, terwijl het een superieur stuurgevoel, reactievermogen en betrouwbaarheid levert.

De term "orbitrol" is afgeleid van de orbitale beweging van een intern tandwielstel (het Gerotor- of Geroler-mechanisme) dat dient als het hart van de stuureenheid. Terwijl de machinist aan het stuur draait, drijft de ingaande as een klepspoel of huls aan die zowel de hydraulische stroom naar de stuurcilinders leidt als tegelijkertijd het Gerotor-doseerelement aandrijft. De cilinderinhoud per omwenteling van de Gerotor bepaalt de precieze hoeveelheid olie die bij elke omwenteling van het stuur naar de stuurcilinders wordt gevoerd, waardoor een directe, voorspelbare relatie ontstaat tussen de wielpositie en de articulatie van het voertuig – het fundamentele kenmerk dat het stuurgevoel van hoge kwaliteit definieert.

HANJIU Technology heeft aanzienlijk geïnvesteerd in de precisieproductiecapaciteiten die nodig zijn voor de productie van orbitrol-stuureenheden, in het besef dat de nauwe toleranties, gespecialiseerde bewerkingsprocessen en veeleisende assemblageprocedures die inherent zijn aan deze apparaten een aanzienlijke technische toegangsbarrière vormen. De OSPB-serie van het bedrijf profiteert van speciale Gerotor-productiecellen, precisiehoningapparatuur voor het bewerken van kleplichamen en een uitgebreide end-of-line testinfrastructuur die speciaal is gebouwd voor validatie van stuureenheden.

Werkingsprincipe van Orbitrol-kleppen

De HANJIU OSPB orbitrol-stuureenheid werkt volgens het hydrostatische stuurprincipe met gesloten centrum, waarbij drie primaire functionele elementen worden geïntegreerd in een compacte monoblokbehuizing:

•Doseerpomp (Gerotorset):De interne versnellingsset met ronddraaiende rotor en vaste stator doseert het hydrauliekolievolume nauwkeurig proportioneel aan de stuurwielrotatie. De geometrische verplaatsing van deze Gerotor-set (50 tot 500 cm³/omw, afhankelijk van het model) bepaalt het olievolume dat per omwenteling van het stuur wordt geleverd – een kritische parameter die de stuurgevoeligheid en het aantal wielomwentelingen van aanslag tot aanslag bepaalt.

•Roterende klepconstructie:Een nauwkeurig vervaardigde klephuls en -spoel, direct gekoppeld aan de ingaande as van het stuurwiel, leidt de olie onder druk naar de juiste stuurcilinderpoort en voert de uitlaatolie terug naar de tank. In de neutrale positie (rechtuit) handhaaft de klep een gecentreerde toestand met minimale drukval, terwijl de hoekverplaatsing van het stuur geleidelijk de stroompaden naar de overeenkomstige cilinderpoort opent.

•Prioriteitsstroomcontrole:Een integrale prioriteitsklep zorgt ervoor dat de stuurstroom preferentiële voeding krijgt van de systeempomp, waardoor een consistente stuurreactie behouden blijft, ongeacht de gelijktijdige vraag van andere hydraulische functies (laderlift, werktuighydrauliek, enz.). Overtollig debiet dat de stuurvereisten te boven gaat, wordt naar het hydraulische hulpcircuit geleid.

Wanneer de bestuurder een bocht initieert, zorgt de rotatie van het stuur ervoor dat de klepspoel zich verplaatst ten opzichte van de klephuls, waardoor een stroompad wordt geopend van de drukinlaat via het Gerotor-doseerelement naar de juiste cilinderpoort. De Gerotor-set, aangedreven door de mechanische koppeling tussen klepcomponenten, levert een nauwkeurig gedoseerd volume olie aan de stuurcilinder. Tegelijkertijd stroomt de retourolie uit de tegenoverliggende cilinderpoort terug door de Gerotor en komt uit in het hydraulische reservoir. Deze gesloten regeling zorgt ervoor dat de positie van de stuurcilinder altijd evenredig is aan de verplaatsing van het stuurwiel, ongeacht de systeemdruk of belastingvariaties.

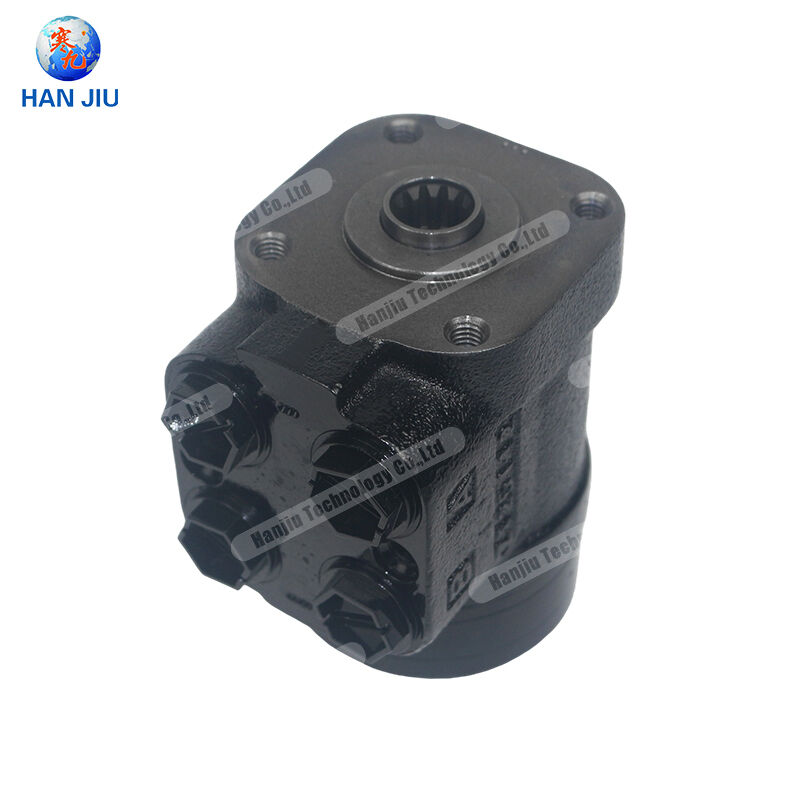

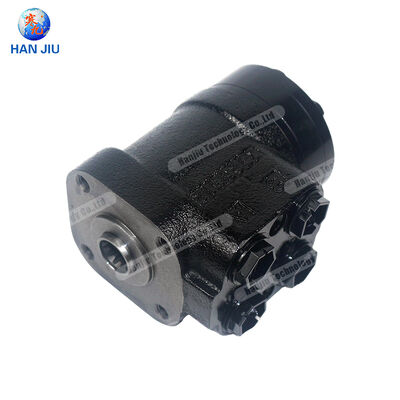

Structurele componenten en functie

De stuureenheid uit de HANJIU OSPB-serie bestaat uit verschillende nauwkeurig ontworpen componentgroepen, die elk bijdragen aan de algehele prestaties, betrouwbaarheid en levensduur van het apparaat:

•Kleplichaam (behuizing):Hoogwaardige gegoten aluminiumlegering (EN AC-AlSi10Mg(Fe) of gelijkwaardig) zorgt voor lichtgewicht structurele integriteit met uitstekende bewerkingseigenschappen. De behuizing bevat nauwkeurig geslepen boringen voor de klephuls, de Gerotor-kamer en de prioritaire klepcomponenten, met toleranties tot binnen ±5 micron om een ​​goede afdichting en minimale interne lekkage te garanderen.

•Ventielhuls en spoel:Componenten van gehard gelegeerd staal, geslepen en gelept om een ​​oppervlakteafwerking van minder dan een micron en veeleisende radiale spelingen (doorgaans 3-8 micron) te bereiken, zorgen voor de nauwkeurige stroommeting die de stuurkwaliteit definieert. De poortgeometrie van de huls bepaalt de stroomverloopkarakteristieken wanneer het stuur vanuit het midden wordt gedraaid.

•Gerotor/Geroler-meetset:De interne tandwielset met geoptimaliseerd tandprofiel zorgt voor nauwkeurige volumetrische dosering met minimale wrijving en slijtage. De Geroler-variant, waarbij gebruik wordt gemaakt van naaldlagers tussen de contactoppervlakken van rotor en stator, vermindert wrijvingsverliezen en verbetert de mechanische efficiëntie - vooral belangrijk voor eenheden met grotere cilinderinhoud.

•Ingangsasconstructie:De stuurwielinterface, verkrijgbaar met standaard stuurkolomspieën (doorgaans een diameter van 1 inch of 3/4 inch met verschillende tandenaantallen), brengt het inputkoppel van de bestuurder over naar het klepmechanisme en accommodeert eindzweef- en radiale verkeerde uitlijning via nauwkeurige lagerondersteuning.

•Terugslagkleppen en ontlastkleppen:Interne terugslagkleppen voorkomen dat de cilinderdruk blokkeert wanneer het stuur wordt losgelaten, terwijl kruislijnontlastkleppen het stuurcircuit beschermen tegen drukpieken veroorzaakt door externe krachten die op de bestuurde wielen worden uitgeoefend (schokken op de weg, botsingen met stoepranden, enz.).

•Verzegelingssysteem:Hoogwaardige NBR- of Viton-O-ringen en asafdichtingen behouden de hydraulische integriteit over het volledige bedrijfstemperatuurbereik (-30°C tot +100°C), met optionele afdichtingsverbindingen voor lage temperaturen voor toepassingen in het arctische klimaat.

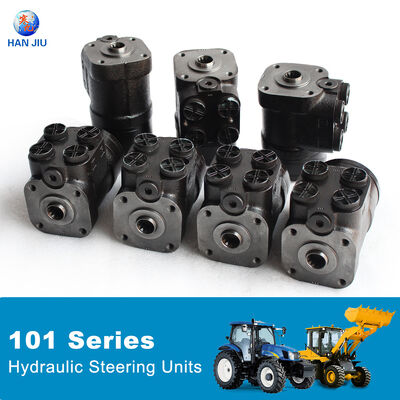

HANJIU OSPB-serieoverzicht

De HANJIU OSPB-serie omvat elf cilinderinhoudvarianten, elk verkrijgbaar in vier hydraulische circuitconfiguraties, die een uitgebreide stuuroplossingsmatrix bieden die tegemoetkomt aan vrijwel elke stuurbehoefte van mobiele machines, van compacte bedrijfsvoertuigen tot de grootste landbouwtrekkers en bouwmachines.

Productreeks: OSPB 50 tot en met OSPB 500

De productlijn uit de HANJIU OSPB-serie omvat de volgende elf cilinderinhoudmodellen, waarbij elk modelnummer de nominale Gerotor-verplaatsing in kubieke centimeter per omwenteling aangeeft:

•OSPB 50:Cilinderinhoud 50 cm³/omw — Compacte stuureenheid voor kleine bedrijfsvoertuigen, miniladers, gazon- en tuintractoren en andere lichte toepassingen die nauwkeurige stuurbediening met de vingertoppen vereisen.

•OSPB 63:Cilinderinhoud 63 cm³/omw — Ideaal voor compacte tractoren, kleine vorkheftrucks en gemeentevoertuigen waarbij responsieve besturing en compact bereik prioriteit hebben.

•OSPB 80:Cilinderinhoud 80 cm³/omw — De veelzijdige optie uit het middensegment voor middelgrote landbouwtrekkers, compacte wielladers en verreikers, waarbij de stuurinspanning en het draaien van de wielen van aanslag tot aanslag in balans zijn.

•OSPB 100:Cilinderinhoud 100 cm³/omw — De meest populaire cilinderinhoud voor standaard landbouwtrekkers tot 120 pk, die uitstekende stuurprecisie biedt met comfortabele inspanning van de machinist.

•OSPB 125:Cilinderinhoud 125 cm³/omw — Geoptimaliseerd voor grotere landbouwtrekkers (120-180 pk) en middelgrote bouwmachines die minder stuurwielomwentelingen van aanslag tot aanslag vereisen.

•OSPB 160:Cilinderinhoud 160 cm³/omw — Zwaar uitgevoerde besturing voor grote tractoren, grote wielladers en zware vorkheftrucks waarbij een hoge stuursnelheid en minder inspanning van de machinist essentieel zijn.

•OSPB 200:Cilinderinhoud 200 cm³/omw — Stuureenheid met hoge capaciteit voor grote landbouwmachines (180+ pk), zware bouwmachines en grote voertuigen voor materiaaloverslag.

•OSPB 250:Cilinderinhoud 250 cm³/omw — Extra zware besturing voor de grootste tractoren, grote knikdumpers en gespecialiseerde industriële voertuigen.

•OSPB 315:Cilinderinhoud 315 cm³/omw — Standaardeenheid met maximale capaciteit voor de grootste mobiele apparatuur die minimale stuurinvoer vereist voor maximale articulatie.

•OSPB 400:Cilinderinhoud 400 cm³/omw — Ultrahoge capaciteit voor gespecialiseerd zwaar materieel en aangepaste stuurtoepassingen die een extreme stuursnelheid vereisen.

•OSPB 500:Cilinderinhoud 500 cm³/omw — Het vlaggenschipmodel dat maximale stuurstroom levert voor de grootste en zwaarste stuurbare uitrusting in de industrie.

Configuraties van hydraulische circuits

Elke HANJIU OSPB-verplaatsingsvariant is verkrijgbaar in vier verschillende hydraulische circuitconfiguraties, waardoor een optimale afstemming op de hydraulische systeemarchitectuur van het voertuig mogelijk is:

AAN — Open centrum, geen reactie

De Open Center Non-Reaction-configuratie is het meest toegepaste circuittype, vooral in landbouw- en bouwmachines. In de ON-configuratie handhaaft de interne klep een open middenpad in de neutrale positie, waardoor de pompstroom met minimale drukval door de stuureenheid kan stromen voordat deze terugkeert naar het hydraulische reservoir. Wanneer aan het stuur wordt gedraaid, sluit de klep geleidelijk het open middentraject en opent tegelijkertijd het doseertraject naar de stuurcilinders. Het kenmerk "niet-reactie" betekent dat externe krachten die op de bestuurde wielen worden uitgeoefend (door onregelmatigheden op de weg, obstakels of neigingen tot zelfuitlijning) niet worden teruggeleid naar het stuur. Deze isolatie biedt een comfortabele ervaring voor de machinist door terugslag van het stuur te voorkomen, en is de voorkeursconfiguratie voor de meeste offroad-toepassingen.

Het ON-circuit is universeel compatibel met tandwielpompen met vaste cilinderinhoud en is de standaardconfiguratie voor tractoren, laders, vorkheftrucks en soortgelijke uitrusting waarbij comfort voor de machinist een primaire overweging is.

OF — Open Centrum, Reactie

De Open Center Reaction-configuratie biedt een direct mechanisch feedbackpad van de bestuurde wielen naar het stuur, waardoor de bestuurder de wegomstandigheden en de bandenweerstand via het stuur kan "voelen". In de OK-configuratie zendt een feedbackkoppeling (meestal geïmplementeerd via de mechanische koppeling van de Gerotor-set) informatie over de stuurcilinderpositie terug naar de klepspoel, waardoor een servovolgereffect ontstaat waarbij de stuurwielpositie rechtstreeks overeenkomt met de gestuurde wielhoek.

De reactievormige besturing heeft de voorkeur in toepassingen waarbij de machinist profiteert van voelbare feedback over de bodemgesteldheid en de grip van de banden, zoals bij landbouwtransport met hoge snelheid, wegvoertuigen en bepaalde industriële heftrucks. De OR-configuratie brengt echter schokken over op de handen van de bestuurder en is over het algemeen minder comfortabel bij continu gebruik dan de ON-variant.

CN — Gesloten centrum

De Closed Center-configuratie is ontworpen voor gebruik met drukgecompenseerde pompen met variabel slagvolume (meestal zuigerpompen met lastafhankelijke of drukgecompenseerde regeling). In de neutrale stand blokkeert de klep alle stroming door de stuureenheid, waardoor de pomp op standby-druk blijft (doorgaans 15-25 bar). Wanneer de besturing wordt gestart, gaat de klep open om stroom van de pomp te vragen, die reageert door de cilinderinhoud te vergroten om de vereiste stuurstroom te leveren.

Het CN-circuit elimineert de continue stroom door de stuureenheid in de rechtuitstand, waardoor het energieverbruik en de verwarming van de hydraulische olie worden verminderd in vergelijking met open-centersystemen. Deze configuratie wordt steeds vaker gespecificeerd in moderne apparatuurontwerpen waarbij brandstofefficiëntie en thermisch beheer prioriteiten zijn. Het CN-circuit vereist een compatibele pomp met variabel slagvolume en is niet geschikt voor pompinstallaties met vast slagvolume.

LS — Lastdetectie

De Load Sensing-configuratie vertegenwoordigt het meest geavanceerde en energiezuinige stuurcircuittype. Naast de blokkeerfunctie in het gesloten centrum in de neutrale stand, genereert de LS-klep een lastdetectiesignaal (een drukfeedback die evenredig is aan de momentane vraag van het stuurcircuit) dat een lastdetectiepomp aanstuurt. Dit signaal zorgt ervoor dat de pomp precies het debiet en de druk levert die nodig zijn voor de huidige stuurvraag – niet meer en niet minder – waardoor energieverspilling tot het absolute theoretische minimum wordt geminimaliseerd.

De LS-configuratie biedt het extra voordeel dat de stuursnelheid en het stuurgevoel consistent blijven, ongeacht variaties in het motortoerental, gelijktijdige hydraulische eisen van andere functies of veranderingen in de stuurbelasting. Naarmate de stuurbelasting toeneemt (scherpe bochten, zachte grond, zwaar materieel), past het lastdetectiesysteem automatisch de pompopbrengst aan om constante stuurprestaties te behouden. Het LS-circuit is de voorkeursconfiguratie voor hoogwaardige uitrustingsontwerpen waarbij stuurkwaliteit en energie-efficiëntie voorop staan.

Volledige technische specificaties

De volgende uitgebreide prestatiegegevens zijn samengesteld uit productievalidatietests die zijn uitgevoerd in overeenstemming met ISO 4925 en industriestandaard orbitrol-testprotocollen. Alle waarden vertegenwoordigen statistische gemiddelden van productiemonstertests met hydraulische olie op minerale basis (ISO VG 46) bij een gestabiliseerde bedrijfstemperatuur van 50 °C.

OSPB 50 tot OSPB 500 — Volledige prestatiegegevens

Tabel 1 presenteert de volledige technische specificatiematrix voor de elf varianten van de orbitrol-stuureenheid uit de HANJIU OSPB-serie, met prestatiegegevens die van toepassing zijn op alle vier circuitconfiguraties (ON, OR, CN, LS), tenzij anders aangegeven.

Tabel 1: HANJIU OSPB-serie volledige technische specificaties

Kritische observaties uit de specificatiegegevens: (1) Het verplaatsingsbereik van 50 tot 500 cm³/omw maakt het ontwerpen van stuursystemen mogelijk voor voertuigen die het volledige bereik bestrijken, van compacte nutsapparatuur tot de grootste landbouw- en bouwmachines; (2) De maximale werkdruk van 210 bar en de maximale stuurdruk van 175 bar bieden voldoende capaciteit voor de meest veeleisende stuurbelastingen die voorkomen bij zwaar materieel; (3) Een ingangskoppel van 1,5-3,0 Nm zorgt voor een comfortabele stuurinspanning voor bestuurders van alle fysieke mogelijkheden; (4) De maximale drukval in de neutrale positie (12 bar voor ON/OR, 25 bar voor CN/LS) zorgt voor compatibiliteit met standaard pompdimensioneringsmethodologieën.

Selectiegids voor circuittypes

De selectie van de juiste hydraulische circuitconfiguratie hangt af van het pomptype van het voertuig, de eisen aan de stuurprestaties en de prioriteiten op het gebied van energie-efficiëntie:

Tabel 2: HANJIU OSPB Selectiegids voor circuitconfiguratie

De selectiematrix in Tabel 2 biedt initiële richtlijnen voor de selectie van circuittypes. De definitieve specificatie moet worden bevestigd door overleg met de HANJIU-toepassingstechniek, waarbij rekening wordt gehouden met de specifieke pompkarakteristieken, voertuigmassa, stuurgeometrie en bedrijfsomstandigheden van de beoogde toepassing.

Danfoss OSPB-compatibiliteit

De HANJIU OSPB-serie bereikt volledige fysieke en functionele uitwisselbaarheid met de Danfoss OSPB- en OSPC-serie orbitrolstuureenheden. Deze uitwisselbaarheid omvat alle elf cilinderinhoudvarianten en alle vier circuitconfiguraties, waardoor de aftermarket- en OEM-gemeenschappen een volledig compatibele alternatieve bron voor de levering van stuureenheden krijgen.

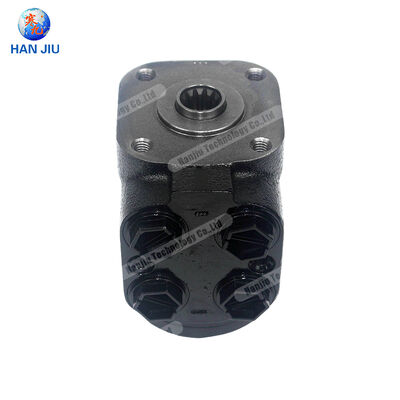

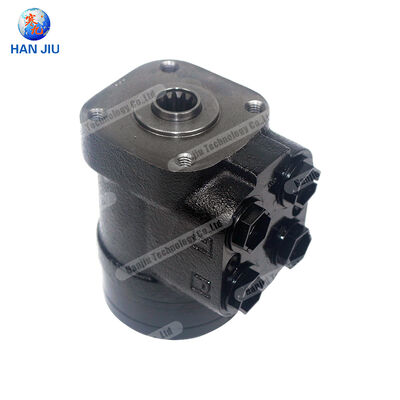

Dimensionale uitwisselbaarheid

Alle kritische montage- en verbindingsinterfaces voldoen aan de Danfoss OSPB/OSPC-specificaties, waardoor directe vervanging mogelijk is zonder wijziging van stuurkolommen, hydraulische leidingen of voertuigconstructie:

•Montage-interface:Standaard flensmontage met vier bouten met een pilootdiameter van 31,75 mm (1,25 inch) en M6 montagebouten op een boutcirkel van 50,8 mm - identiek aan de Danfoss OSPB/OSPC-configuratie voor alle cilinderinhoudvarianten.

•Ingaande as:Standaard stuurkolomasopties, waaronder spieassen met een diameter van 3/4 inch en 1 inch (verschillende tandaantallen), sleutelschachten van woodruff en taps toelopende asconfiguraties, passen bij het aanbod van Danfoss voor directe compatibiliteit met de stuurwielkolom.

•Poortconfiguratie:Standaard poortopstelling met drie primaire aansluitpoorten: P (drukinlaat), T (tankretour) en L/R (links/rechts cilinderpoorten). De poortdraden zijn M18×1,5 of 3/8-16 UNF, afhankelijk van de modelvariant, met verwijzing naar de poortspecificaties van Danfoss.

•Algemene envelop:De behuizingsdiameter, de hoogte van de montageflens, de verlenging van de ingaande as en de totale axiale lengte komen binnen ±0,3 mm overeen met de Danfoss OSPB-specificaties, waardoor geen interferentie bij vervangingstoepassingen wordt gegarandeerd.

•Signaalpoort voor belastingdetectie:LS-configuratie-eenheden omvatten de lastafhankelijke signaalpoort (doorgaans M12×1,5 of 1/4 NPT) in dezelfde positie en oriëntatie als Danfoss OSPC-LS-eenheden, waardoor directe aansluiting op bestaande lastafhankelijke pompbedieningen mogelijk is.

Prestatievalidatie

Uitgebreide tests bevestigen de prestatie-equivalentie tussen orbitrol-stuureenheden uit de HANJIU- en Danfoss OSPB-serie. Gevalideerde parameters zijn onder meer:

•Meetnauwkeurigheid:Volumetrische verplaatsingsafwijking binnen ±3% van de nominale waarde over het volledige bedrijfsdruk- en temperatuurbereik, passend bij de productietoleranties van Danfoss.

•Klepkenmerken:De drukval in de neutrale positie, de stroomvoortgangscurve en de lineairiteit van de meting komen overeen met de Danfoss-specificaties binnen de meetonzekerheid.

•Drukvermogen:Alle modellen zijn getest tot 1,5× maximale werkdruk (315 bar) zonder structureel falen of lekkage van afdichtingen, en voldoen aan de Danfoss-veiligheidsmarges.

•Stuurinspanning:De karakteristieken van het ingangskoppel (losbreekkoppel, rijkoppel en koppelgradiënt) vallen binnen de Danfoss-specificatiebereiken, waardoor een gelijkwaardig stuurgevoel voor de machinist wordt gegarandeerd.

•Uithoudingsvermogen testen:Versnelde levensduurtests tot 2 miljoen stuurcycli tonen de integriteit van de afdichtingen, de slijtagesnelheid en het behoud van de meetnauwkeurigheid aan, gelijkwaardig aan de door Danfoss gepubliceerde duurzaamheidsgegevens.

Afdichtingssets en reserveonderdelen

Er zijn complete revisieafdichtingssets voor stuureenheden uit de HANJIU OSPB-serie verkrijgbaar met directe verwijzing naar Danfoss-onderdeelnummers. De afdichtingsset (overeenkomend met Danfoss 151B0118 voor standaard NBR-configuratie) bevat alle O-ringen, asafdichtingen, Gerotor-behuizingsafdichtingen en klephuispakkingen die nodig zijn voor een volledige renovatie van de stuureenheid.

Individuele servicecomponenten, waaronder Gerotor-sets, klephulzen, klepspoelen, ingaande asconstructies en terugslagkleppatronen, worden op voorraad gehouden als originele HANJIU-onderdelen. De modulaire constructie die het OSPB-ontwerpplatform gemeen heeft, maakt reparatie op componentniveau mogelijk in plaats van volledige vervanging van eenheden, waardoor de reparatiekosten tot 65% worden verlaagd in vergelijking met de aankoop van nieuwe eenheden.

Toepassingen in verschillende sectoren

De HANJIU OSPB-serie orbitrol-stuureenheden dienen als stuurcontrolekern in een breed scala aan mobiele machines in de landbouw-, bouw-, industriële en maritieme sector. Het grote cilinderinhoudbereik en de meerdere circuitconfiguraties maken specificatie-geoptimaliseerde besturing mogelijk voor vrijwel elk wiel- of rupsvoertuig dat stuurbekrachtiging nodig heeft.

Landbouwmachines

Landbouwmachines vertegenwoordigen het grootste interne marktsegment voor orbitrol-stuureenheden, waarbij de HANJIU OSPB-serie wordt gespecificeerd voor het volledige assortiment landbouwmachines:

•Compact- en utiliteitstrekkers:OSPB 50-80 units met ON-circuit bieden vingertopbesturing voor tractoren tot 50 pk, waarbij een niet-reactieconfiguratie het comfort van de machinist garandeert tijdens lange werkdagen.

•Tractoren uit het middensegment:OSPB 100-125 units zijn de industriestandaard voor tractoren in het bereik van 80-150 pk en bieden de optimale balans tussen stuurgevoeligheid en inspanning van de machinist voor veldwerk en wegtransport.

•Grote rij- en kniktrekkers:OSPB 160-250-eenheden zijn geschikt voor de grootste landbouwtrekkers (150-400 pk), waarbij hoge stuurstroomsnelheden en snelle stuurreactie essentieel zijn voor het manoeuvreren van grote werktuigen.

•Zelfrijdende oogstmachines en spuitmachines:OSPB 125-200 units met optionele LS-configuratie bieden de nauwkeurige, responsieve besturing die nodig is voor het nauwkeurig oogsten van gewassen en het aanbrengen van chemicaliën.

•Gespecialiseerde landbouwapparatuur:Suikerrietoogstmachines, katoenplukkers en wijngaardtrekkers maken gebruik van OSPB 100-160-eenheden die zijn aangepast voor de specifieke stuurgeometrie en bedrijfsomstandigheden van elk machinetype.

Constructie en materiaalbehandeling

Bouw- en industriële apparatuur onderwerpen stuursystemen aan zware schokbelastingen, continu gebruik en zware omgevingsomstandigheden. De HANJIU OSPB-serie demonstreert bewezen betrouwbaarheid in:

•Wielladers:OSPB 125-200-units kunnen de zware stuurlasten van voorladers (capaciteit 1-10 ton) aan, met gekruiste overdrukkleppen die beschermen tegen schade door botsingen met stoepranden en graafkrachten.

•Vorkheftrucks:OSPB 63-125 units bieden nauwkeurige besturing voor magazijn- en terreinheftrucks (1,5-16 ton capaciteit), waarbij manoeuvreerbaarheid in kleine ruimtes een kritische productiviteitsfactor is.

•Graaflaadmachines:OSPB 100-160-units voldoen aan de dual-mode stuurvereisten van graaflaadcombinaties en zorgen voor een responsieve besturing tijdens het rijden op de weg en nauwkeurige manoeuvreerbaarheid op de werkplek.

•Schrankladers:OSPB 80-125-eenheden besturen de hydrostatisch aangedreven wielmotoren in schrankladerstuursystemen, waarbij snelle omkering van richting en nauwkeurige snelheidsregeling essentieel zijn.

•Verreikers:OSPB 100-160-eenheden bieden de stuurcontrole voor verreikers, die een stabiele rechtuitvolging en responsief bochtenwerk op gevarieerd terrein vereisen.

•Gelede dumptrucks:OSPB 200-315-eenheden kunnen de hoge stuurbelastingen aan van grote knikdumpers (capaciteit van 25-60 ton) die op ruwe bouw- en mijnlocaties worden ingezet.

Industriële en maritieme voertuigen

Naast de traditionele landbouw- en bouwmarkten bedienen HANJIU OSPB-stuureenheden gespecialiseerde toepassingen in industriële automatisering en uitrusting van zeeschepen:

•Ondergrondse mijnbouwvoertuigen:Low-profile laders en personenwagens bij mijnbouwactiviteiten maken gebruik van OSPB 100-160-eenheden voor betrouwbaar sturen in krappe, stoffige ondergrondse omgevingen.

•Luchthavengrondondersteuning:Vliegtuigsleepboten, bagageladers en cateringvrachtwagens maken gebruik van OSPB 80-125-eenheden voor nauwkeurig manoeuvreren op lage snelheid rond vliegtuigen en terminalinfrastructuur.

•Marine dekvoertuigen:Maritieme vorkheftrucks, dokladers en scheepswerftransporteurs specificeren corrosiebestendige OSPB-units voor gebruik in omgevingen met zoutnevel.

•Spoorwegonderhoud:Spooronderhoudsvoertuigen, spoorslijpmachines en stopmachines maken gebruik van OSPB 125-200-eenheden voor zowel spoorvolg- als wegtransportmodi.

•Gemeentelijk en wegenonderhoud:Straatvegers, sneeuwploegen, nivelleermachines en onderhoudsvoertuigen implementeren OSPB 100-160-eenheden voor betrouwbare stuurprestaties onder alle weersomstandigheden.

Gehumaniseerd beheer en ondersteuning na verkoop

De toewijding van HANJIU Technology aan het succes van de klant strekt zich uit over elke fase van de levenscyclus van de stuureenheid – van het eerste toepassingsadvies tot tientallen jaren van betrouwbare werking in het veld. De gehumaniseerde managementfilosofie van het bedrijf plaatst het operationele succes van de klant centraal bij alle zakelijke beslissingen, met als expliciete doelstelling het minimaliseren van de totale eigendomskosten en het maximaliseren van de uptime van apparatuur.

Verlaging van onderhoudskosten

De totale kosten van het eigendom van de orbitrol-stuureenheid omvatten aanschafkosten, installatiearbeid, hydraulische vloeistof, filtervervanging, vervanging van afdichtingen en eventuele revisie of vervanging. HANJIU pakt elke kostencomponent aan via gerichte programma's:

•Preventieve onderhoudsplanning:Op maat gemaakte onderhoudsintervalaanbevelingen op basis van bedrijfsuren, omgevingsomstandigheden en analyse van de staat van de hydraulische olie. Een goed geplande vervanging van afdichtingen voorkomt catastrofale storingen waarvoor een volledige vervanging van de unit nodig zou zijn.

•Prijzen afdichtingskit:Complete OSPB-revisieafdichtingssets zijn geprijsd op 55-65% van de equivalente Danfoss-setprijzen, waardoor de terugkerende onderhoudskostencomponent voor wagenparkbeheerders en aftermarket-serviceproviders direct wordt verlaagd.

•Herstelbaarheid op componentniveau:De modulaire OSPB-constructie maakt voordelige reparaties op componentniveau mogelijk, waarbij individuele Gerotor-sets, klepspoelen of asafdichtingen worden vervangen in plaats van de volledige eenheid, waardoor de typische reparatiekosten met 60-70% worden verlaagd in vergelijking met vervanging van nieuwe eenheden.

•Hydraulisch vloeistofbeheer:HANJIU biedt gratis technische begeleiding bij de selectie van hydraulische vloeistoffen, filtratiespecificaties en interpretatie van olieanalyses om de levensduur van de stuureenheid te maximaliseren. Een goed vloeistofbeheer kan de levensduur van afdichtingen tot 50% verlengen in vergelijking met verwaarloosde systemen.

Beschikbaarheid van onderdelen en technische service

HANJIU onderhoudt een aanzienlijke voorraad complete eenheden uit de OSPB-serie en alle serviceonderdelen in strategisch gelegen distributiecentra in Azië, Europa, het Midden-Oosten, Afrika, Noord-Amerika en Zuid-Amerika. Deze wereldwijde voorraadpositionering maakt het mogelijk om bestellingen van standaardonderdelen binnen 24 tot 48 uur naar de meeste grote industriële centra te leveren.

De technische serviceorganisatie van het bedrijf biedt applicatie-technisch advies, hulp bij het oplossen van problemen, verwerking van garantieclaims en foutanalysediensten via regionale ondersteuningscentra. Technische bronnen, waaronder installatiehandleidingen, hydraulische schema's, stroomdiagrammen voor probleemoplossing en video-reparatiehandleidingen zijn beschikbaar via het technische portaal van HANJIU in het Engels, Chinees, Spaans, Russisch, Portugees en Arabisch.

Concurrentievoordeel en waardepropositie

In het competitieve landschap voor orbitrol-stuureenheden levert HANJIU-technologie een gedifferentieerde waardepropositie die geverifieerde technische kwaliteit combineert met aanzienlijke economische en logistieke voordelen ten opzichte van gevestigde Europese alternatieven.

Prijs-prestatie leiderschap

Marktanalyse toont aan dat stuurunits uit de HANJIU OSPB-serie een besparing op de aanschafkosten van 45-60% opleveren in vergelijking met Danfoss OSPB/OSPC-equivalenten, afhankelijk van de cilinderinhoud, circuitconfiguratie en volumeverplichting. Dit prijsvoordeel is het gevolg van:

•Verticale productie-integratie:Het intern spuitgieten van aluminium, precisie CNC-bewerking, Gerotor-productie, assemblage en testen elimineren de marges van tussenleveranciers en zorgen voor volledige kwaliteitscontrole gedurende het hele productieproces.

•Geavanceerde productietechnologie:Aanzienlijke investeringen in CNC-bewerkingscentra, precisieslijpapparatuur, geautomatiseerde assemblagesystemen en geautomatiseerde testinfrastructuur zorgen voor een productie-efficiëntie die vergelijkbaar is met die van de meest geavanceerde Europese fabrikanten.

•Geoptimaliseerd supply chain-beheer:Langetermijnovereenkomsten met gecertificeerde grondstoffenleveranciers en modern ERP-gebaseerd voorraadbeheer minimaliseren de inkoopkosten en zorgen tegelijkertijd voor een consistente materiaalkwaliteit en betrouwbaarheid van het productieschema.

•Efficiënt distributienetwerk:Directe fabrieksrelaties met geautoriseerde regionale distributeurs elimineren de multi-tier distributietoeslagen die kenmerkend zijn voor gevestigde OEM-toeleveringsketens, waardoor concurrerende prijzen op elk niveau van de toeleveringsketen behouden blijven.

Deze economische structuur stelt HANJIU in staat stuurunits aan te bieden tegen prijzen die aanzienlijk lager zijn dan de Danfoss-equivalenten, terwijl de gelijkwaardige technische kwaliteit en productieprecisie behouden blijft - een waardevoorstel dat heeft geleid tot een snelle groei van het marktaandeel onder prijsbewuste OEM's, aftermarket-distributeurs en wagenparkbeheerders wereldwijd.

Leveringssnelheid en supply chain

HANJIU handhaaft een productiecapaciteit van meer dan 100.000 orbitrol-stuureenheden per jaar, met standaard levertijden van 7-12 werkdagen voor catalogusconfiguraties voor alle verplaatsingsvarianten en circuittypen. Versnelde productieprogramma's komen tegemoet aan dringende vereisten, met een levertijd van slechts 3-5 werkdagen voor kritische toepassingen.

Wereldwijde logistieke partnerschappen met gevestigde internationale expediteurs zorgen voor betrouwbare deur-tot-deur levering naar bestemmingen over de hele wereld. Bij de exportverpakkingen wordt gebruik gemaakt van ISPM-15-gecertificeerde houten kisten met vacuümverzegelde vochtbarrièrebescherming, waardoor aankomst in fabrieksverse staat wordt gegarandeerd, ongeacht de transportduur of klimatologische omstandigheden tijdens verzending. De volledige exportdocumentatie, inclusief handelsfacturen, paklijsten, oorsprongscertificaten, CE-conformiteitsverklaringen en toepasselijke testcertificaten, wordt intern opgesteld om vertragingen bij de douane te voorkomen.

Voor OEM-klanten met een groot volume en voorspelbare vraagpatronen biedt HANJIU door de leverancier beheerde inventaris (VMI) en consignatievoorraadprogramma's waarbij de voorraad zich op of naast de assemblagefaciliteiten van de klant bevindt. Deze programma's elimineren effectief de levertijd voor terugkerende bestellingen, terwijl het werkkapitaal en de voorraadkosten van de klant worden geoptimaliseerd.

Kwaliteitsborging en certificeringen

HANJIU Technology hanteert een uitgebreid kwaliteitsmanagementsysteem dat is gecertificeerd volgens de ISO 9001:2015-normen, met CE-markering voor alle orbitrol-stuureenheden uit de OSPB-serie die worden geleverd aan de Europese Economische Ruimte en ECE R79-certificering voor stuursystemen die worden gebruikt op wegvoertuigen. Het kwaliteitsborgingsprogramma omvat inspectie van binnenkomend materiaal, dimensionale verificatie tijdens het proces, 100% end-of-line functionele testen en statistische steekproeven voor uitgebreide duurzaamheidsvalidatie.

Elke stuureenheid uit de HANJIU OSPB-serie ondergaat verplichte 100% productietests, inclusief: (1) Verificatie van drukval in neutrale positie bij nominale stroom; (2) Bevestiging van de meetnauwkeurigheid op meerdere stroom- en drukwerkpunten over het nominale bereik; (3) Meting van het invoerkoppel om de kenmerken van de stuurinspanning te verifiëren; (4) Verificatie van de kraakdruk van de kruisleidingontlastklep; (5) Externe lekkage-inspectie onder maximale werkdruk met thermische stabilisatie; (6) Testen van de functionaliteit van de terugslagklep; en (7) nauwkeurigheidsverificatie van het belastingsdetectiesignaal (LS-configuratie-eenheden). Alle testgegevens worden elektronisch geregistreerd en gearchiveerd op serienummer voor volledige traceerbaarheid van de productie. Op verzoek zijn individuele testcertificaten verkrijgbaar.

Elke productiebatch wordt vergezeld van materiaalcertificeringen, waarmee wordt gecontroleerd of wordt voldaan aan de specificatie-eisen voor behuizingen van aluminiumlegeringen (EN AC-AlSi10Mg(Fe)), klepstaal (gelegeerd gereedschapsstaal met de juiste warmtebehandeling), Gerotor-materiaal (gelegeerd staal met precisieharding) en afdichtingsverbindingen (NBR 70 Shore A-standaard, FKM/Viton optioneel voor toepassingen bij hoge temperaturen). Metallurgische analyses en verificatie van mechanische eigenschappen door derden worden volgens een driemaandelijks schema uitgevoerd in ISO 17025-geaccrediteerde externe laboratoria om de interne kwaliteitscontroleprocessen te valideren.

Conclusie

De orbitrol-stuureenheden uit de HANJIU OSPB-serie vertegenwoordigen een technisch volwassen, commercieel aantrekkelijke oplossing voor hydraulische stuurbekrachtiging in mobiele machines voor landbouw-, bouw-, industriële en maritieme toepassingen. Volledige uitwisselbaarheid met eenheden uit de Danfoss OSPB- en OSPC-serie – gevalideerd door uitgebreide maatcorrelatie, prestatiebenchmarking en uitgebreide gedocumenteerde servicegeschiedenis in het veld – biedt het vertrouwen dat nodig is voor OEM-specificatie en aftermarket-vervanging van bestaande installaties.

De integratie van nauwkeurige Gerotor-meettechnologie, geavanceerd klepontwerp, vier verschillende hydraulische circuitconfiguraties (ON, OR, CN, LS) en rigoureuze productiekwaliteit zorgen voor de stuurprecisie, betrouwbaarheid en levensduur die moderne mobiele apparatuur vereist. Gecombineerd met aanschafprijzen die 45-60% lager liggen dan gevestigde OEM-alternatieven, levertijden die worden gemeten in dagen in plaats van maanden, en een gehumaniseerde aftermarket-servicefilosofie gericht op het minimaliseren van de levensduurkosten, biedt de HANJIU OSPB-serie een waardevoorstel dat steeds aantrekkelijker wordt in de huidige kostenbewuste wereldmarkt.

Met elf cilinderinhoudvarianten van 50 tot 500 cm³/omw biedt HANJIU het meest uitgebreide assortiment orbitrol-stuurunits in de sector, waardoor een optimaal stuursysteemontwerp mogelijk is voor voertuigen van compacte nutsmachines tot de grootste landbouw- en bouwmachines. Terwijl OEM's van mobiele machines en wagenparkbeheerders over de hele wereld ernaar streven de zuinigheid van apparatuur te optimaliseren zonder de stuurkwaliteit of de veiligheid van de bestuurder in gevaar te brengen, is HANJIU Technology de geprefereerde strategische partner voor de levering van orbitrol-stuureenheden, waarbij voortdurende investeringen in productiecapaciteit, verbetering van het kwaliteitssysteem en wereldwijde distributie zorgen voor een versterking van het concurrentievoordeel in de komende jaren.

Referenties

•Danfoss stroomoplossingen:Technische informatie: OSPB en OSPC Orbitrol-stuureenheden (publicatie 520L0545).

•ISO4925:2020:Wegvoertuigen — Specificatie van remvloeistoffen op basis van niet-aardolie voor hydraulische systemen.

•ECE R79:Uniforme bepalingen inzake de goedkeuring van voertuigen wat betreft stuurinrichtingen.

•ISO9001:2015:Kwaliteitsmanagementsystemen — Vereisten (HANJIU-certificeringsreferentie).

•ISO4406:2017:Hydraulische vloeistofkracht — Vloeistoffen — Methode voor het coderen van de mate van verontreiniging door vaste deeltjes.

•HANJIU Technische Catalogus:OSPB-serie Orbitrol-stuureenheden — Volledige productspecificaties, maattekeningen, bestelcodes en hydraulische circuitschema's.

•HANJIU Application Engineering Bulletin AE-2024-07:Orbitrol-methodologie voor het dimensioneren van stuureenheden voor landbouwtrekkers, wielladers en vorkheftrucks.
