Technisch witboek

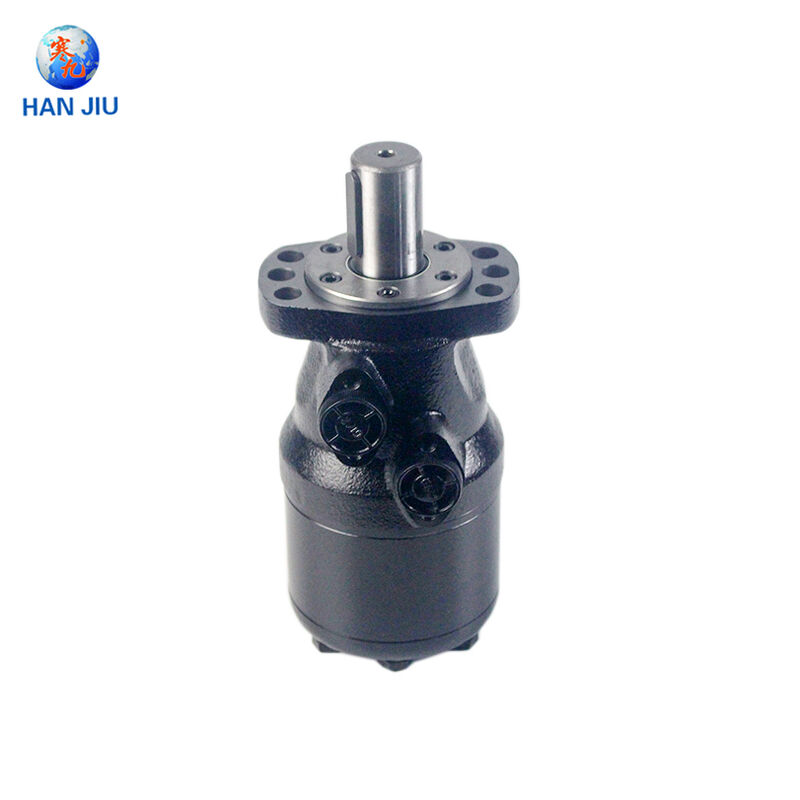

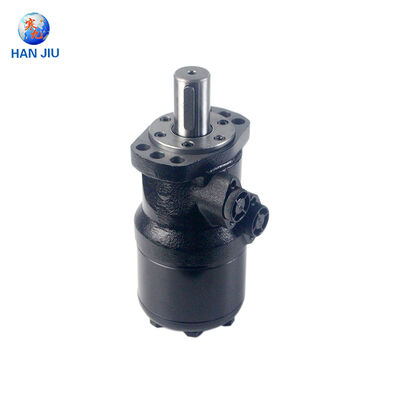

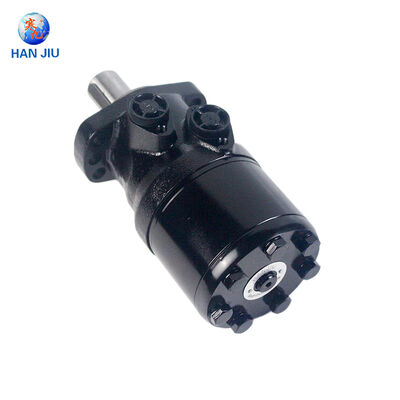

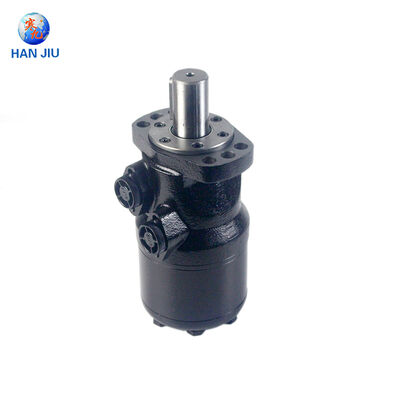

HANJIU OMH-serie

Orbitaal motor

Danfoss OMH Compatibel Grote Verplaatsing Hoog koppelontwerp

OMH 200 · 250 · 315 · 400 · 500

Shijiazhuang Hanjiu Technology Co., Ltd.

Juni 2025 – www.hjhydraulic.com

Inhoud

Samenvatting 3

Hoofdstuk 1 OMH-reeks: Grote verplaatsingsrondwegmotortechnologie 4

1.1 Ringsysteem en werkingsbeginsel van de rollenwiel 4

1.2 OMH vs. OMR: structurele en prestatie-differentiatoren 5

Hoofdstuk 2 HANJIU OMH Volledige technische specificaties 6

2.1 Verplaatsingsbereik voor vijf modellen 6

2.2 Continue en intermitterende prestatiegegevens 7

2.3 Druk, koppel en snelheid 8

Hoofdstuk 3 Gids voor kruisverwijzingen en verenigbaarheid 9

3.1 HANJIU OMH vs. Danfoss OMH Kruisverwijzing 9

3.2 Verwisselbaarheid tussen verschillende merken 10

Hoofdstuk 4 Onderdelen, zegelpakketten en serviceoplossingen 11

4.1 Kernreservedelen Catalogus 11

4.2 Optimalisatie van de onderhoudskosten 12

Hoofdstuk 5 Toepassingen in verschillende industrieën 13

Hoofdstuk 6 Kwaliteitsborging en wereldwijde distributie 15

Hoofdstuk 7 Bestelgids en technische ondersteuning 17

Conclusies 19

Referenties 20

Samenvatting

The HANJIU OMH series large-displacement orbital hydraulic motor delivers exceptional torque output and robust bearing capacity for applications that exceed the capabilities of standard medium-duty orbital motorsDe OMH-serie is de brug tussen de OMR-serie en de zware OMS/OMT-families en beschikt over gerotor-sets met grote verplaatsingen, versterkte A4-bevestigingsflenzen,en overgrote aslagers voor extreme radiale en axiale belastingenDit witboek presenteert de volledige HANJIU OMH-productlijn, bestaande uit vijf verplaatsingsmodellen van OMH 200 tot OMH 500, met uitgebreide technische specificaties, kruisverwijzingsgegevens,en informatie over de ondersteuning van de aftermarket.

Shijiazhuang Hanjiu Technology Co., Ltd. heeft haar OMH-serie ontwikkeld om volledige uitwisselbaarheid van afmetingen en prestaties met de Danfoss OMH-serie te bereiken,de wereldwijd erkende standaard voor grootverplaatsingsorbitaal hydraulisch vermogenMet een geometrische verplaatsing van 201,3 cm3 tot 470,6 cm3, een doorlopend koppel tot 340 Nm en een piekintermitterend koppel tot 540 Nm, leveren de HANJIU OMH-motoren een hoge prestatie.kosteneffectief alternatief voor fabrikanten van OEM-apparatuur, ontwerpers van hydraulische systemen en leveranciers van aftermarketdiensten voor de bouw-, mijnbouw-, bosbouw- en maritieme industrie wereldwijd.

Sleutelwoorden: HANJIU OMH baanmotor, grote verplaatsing hydraulische motor, Danfoss OMH compatibel, OMH 200 OMH 250 OMH 315 OMH 400 OMH 500, lage snelheid high torque hydraulische motor,rolversnellingsring-orbitaalmotor, zware bouwmachines hydraulische motor, mijnbouwapparatuur hydraulische motor, hydraulische motor reserveonderdelen, orbitale motor afdichting kit

Hoofdstuk 1 OMH-reeks: Grote verplaatsingsrondwegmotortechnologie

1.1 Ringsysteem en werkingsbeginsel van de rollenband

De HANJIU OMH-serie, net als alle moderne orbitale hydraulische motoren, zet hydraulische energie om in mechanische rotatie door middel van een gerotormechanisme dat wordt versterkt door een rolversnellingsring.De interne geometrie bestaat uit een vaste statorring met nauwkeurig bewerkte binnenste tanden en een stervormige rotor met buitenste tanden die zich in de statorboor bevindenHet tandtellingverschil tussen stator en rotor creëert een reeks verzegelde kamers die geleidelijk uitbreiden en samentrekken naarmate de rotor draait en draait.

Het kenmerkende kenmerk van het OMH-ontwerp is de tandwielring met rolletjes: in elke tandzak van de stator zitten cilindrische rollen.een interfacesysteem voor rollend contact met de rotortandenDeze architectuur biedt aanzienlijke prestatievoordelen ten opzichte van schuifcontactontwerpen: rollingswrijving is inherent lager dan schuifwrijving,vermindering van interne mechanische verliezen en verbetering van het algemene rendementDe slijtage van de tandprofielen wordt drastisch verminderd en verlengt de levensduur bij continue werking onder hoge druk.die een hogere koppeltransmissie mogelijk maakt zonder componentvermoeidheid.

De verdelingsklep, coaxiaal geïntegreerd met de uitgangsas,met een nauwkeurig spoelvormig ontwerp om de hydraulische vloeistof opeenvolgend naar de expanderende kamers te leiden en de vloeistof uit de samentrekkende kamers te evacuerenDeze geïntegreerde klep elimineert de noodzaak van externe timingmechanismen en zorgt voor een precieze doorvoer, ongeacht de werkingssnelheid of druk.Het vaste ringversnellingsmechanisme zet de samengestelde baan-roterende beweging van de rotor om in zuivere roterende output op de as, die een soepele rotatie met een hoog koppel levert bij snelheden van bijna nul tot maximale nominale toerental per minuut.

1.2 OMH vs. OMR: structurele en prestatiedifferentiatoren

Hoewel de OMH- en OMR-reeksen hetzelfde werkingsprincipe hebben,de OMH bevat aanzienlijke structurele verbeteringen die het verhogen tot een hogere verplaatsings- en draagkrachtklasseDeze verschillen maken de OMH tot de motor van keuze wanneer de vraag naar toepassingen de capaciteit van alternatieven voor middelmatig gebruik overschrijdt:

● Verplaatsingsbereik: OMH-motoren bedekken 201,3 tot 470,6 cm3, aanzienlijk groter dan het OMR-bereik van 51,6 tot 397,0 cm3, waardoor het koppel wordt geproduceerd voor de zwaarste toepassingen van mobiele apparatuur

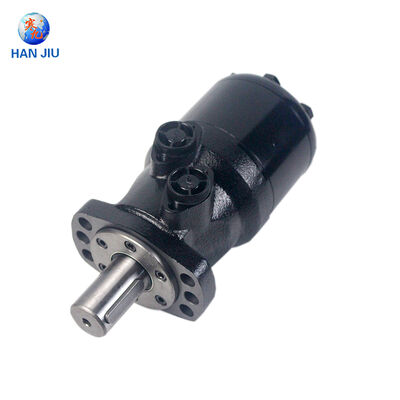

● Montageflens: de OMH maakt gebruik van een robuuste A4 4-holes ovale flens in plaats van de A2 2-holes flens van de OMR, waardoor een superieure structurele bevestiging voor hoge koppelreacties en schokbelasting mogelijk is

● Draagvermogen van de as: OMH-aslagers zijn afgestemd op aanzienlijk hogere radiale en axiale belastingen,het toestaan van installaties met directe aandrijving zonder externe lagers in de meeste toepassingen

● Schachtdiameter: de standaard OMH-schachtopties omvatten 32 mm en 35 mm cilindrische schachten, groter dan de maximale 32 mm van de OMR, waardoor een hogere koppeloverdracht mogelijk is

● Maximale terugdruk: de OMH bereikt een continue terugdruk van 200 bar (met afvoerleiding), vergeleken met 175 bar voor de OMR, voor toepassingen in gesloten kring en regeneratieve circuits

● Grootte van de poorten: de hoofdpoorten van OMH zijn van G1/2 (BSP) of 7/8-14 UNF O-ring baas, wat een hogere doorvoercapaciteit biedt dan de G1/2-configuratie van OMR

● Algemene omhulsel: de OMH is ongeveer 15% tot 20% groter en zwaarder dan het overeenkomstige OMR-verplaatsingsmodel, wat de verhoogde robuustheid van de structuur weerspiegelt

Hoofdstuk 2 HANJIU OMH Volledige technische specificaties

2.1 Verplaatsingsbereik voor vijf modellen

De HANJIU OMH-serie omvat vijf modellen met een grote verplaatsing die een continu koppel leveren van 340 Nm bij de OMH 200 tot vergelijkbare niveaus bij de OMH 500.met elk model geoptimaliseerd voor een specifieke bedrijfsomvangAlle vijf de modellen hebben gemeenschappelijke afmetingen van de as, de flenster en de aansluiting, waardoor het voorraadbeheer voor distributeurs en onderhoudsfaciliteiten wordt vereenvoudigd:

2.2 Continue en intermitterende prestatiegegevens

In de onderstaande tabel worden geverifieerde prestatiespecificaties voor continu- en intermitterend werk voor alle HANJIU OMH-serie baanmotoren weergegeven.Continu-classificaties bepalen de duurzaamheid van de normale levensduur. Intermitterende ratings gelden voor piekbelastingen van ten hoogste 10% van de bedrijfscyclustijd. Alle gegevens gemeten met ISO VG 46 minerale hydraulische olie bij 50°C en viscositeit 35 mm2/s:

2.3 Druk, koppel en snelheidsomhulsel

De HANJIU OMH-serie toont een onderscheidende prestatie-omhulsel die is geoptimaliseerd voor toepassingen met grote verplaatsingen, lage snelheid en hoog koppel.Maximale continue drukdaling varieert van 115 bar (OMH 200) tot 50 bar (OMH 500)De maximale drukvermogen bedraagt 225 bar voor de modellen OMH 200 en 250.een aanzienlijke overbelastingsmarge bieden voor schokbelasting.

De maximale werkingssnelheid varieert omgekeerd met de verplaatsing, van 370 rpm continu voor de OMH 200 tot 155 rpm continu voor de OMH 500.Intermitterende snelheidsbepalingen verlengen deze grenzen met ongeveer 20% voor korte werkingHet maximale continue uitgangsmoment is 340 Nm voor de OMH 200, 250, 315 en 400-modellen, waarbij de OMH 500 340 Nm continu en 520 Nm intermitterend levert.

Het maximale uitgangsvermogen bij continu werk bereikt 11,2 kW voor de OMH 200, wat daalt tot 3,7 kW voor de OMH 500 naarmate de bedrijfsomhulsel verschuift naar koppel-dominante toepassingen.Alle modellen bereiken een hoog startmoment, met een gemiddeld koppel van 85% tot 90% van het nominale continue koppel, waardoor een betrouwbare koude startprestatie onder volle belasting wordt gewaarborgd.met een totale efficiëntie van 80% bij optimale werkpunten.

De maximaal toegestane terugdrukkingsdruk bij aansluiting van de afvoerleiding bedraagt 200 bar continu, 225 bar intermitterend en 250 bar piek voor alle OMH-modellen.die gesloten- en regeneratiecircuits mogelijk maken zonder externe afvoerleidingenDe high pressure shaft seal (HPS) wordt aanbevolen voor toepassingen waarbij de druk van de terugleiding meer dan 50 bar bedraagt.

Hoofdstuk 3 Gids voor kruisverwijzingen en verenigbaarheid

3.1 HANJIU OMH vs. Danfoss OMH Kruisverwijzing

HANJIU OMH-serie baanmotoren bereiken geverifieerde dimensionale en functionele uitwisselbaarheid met de Danfoss OMH-serie.De volgende kruisverwijzingstabel geeft een directe modelopstelling voor vervanging., retrofit- en nieuwe apparatuurontwerptoepassingen:

Elke HANJIU OMH-motor ondergaat 100% dimensie-verificatie, hydrostatische drukonderzoek bij 1,5 keer de nominale maximale druk en prestatie-validatie die de uitgangs snelheid, koppel,en volumetrische efficiëntie binnen de toleranties van de specificatieDe geometrie van de montageflens, de configuratie van de as, de specificaties van de draad en de totale afmetingen van de omhulsel zijn in overeenstemming met de Danfoss OEM-normen.het garanderen van directe vervanging zonder wijziging van het systeem.

3.2 Verwisselbaarheid tussen verschillende merken

Naast de compatibiliteit met Danfoss dienen de motoren van de HANJIU OMH-serie als directe vervangers voor de volgende grote internationale merken:een universele oplossing bieden voor de eisen van een grote baanmotor:

● M+S Hydraulic (Bulgarije) MH-serie grote baanmotoren

● Eaton Char-Lynn-motoren van de serie 2000 en 4000 met een laag snelheidsmotor met een hoog koppel

● Parker/White Drive TG en DF serie grote motoren

● SAM Brevini BGH- en BGHT-series zware baanmotoren

● Bosch Rexroth MCR3 en MCR5 serie radiale zuiger- en gerotormotoren

● Intermot NAM- en NHM-serie grote hydraulische motoren

Hoofdstuk 4 Onderdelen, zegelpakketten en serviceoplossingen

4.1 Catalogus van kernonderdelen

HANJIU onderhoudt een uitgebreide inventaris van originele vervangende onderdelen voor de gehele OMH-serie, ter ondersteuning van zowel preventieve onderhoudsprogramma's als veldreparatiewerkzaamheden.De onderdelencatalogus omvat::

4.2 Optimalisatie van de onderhoudskosten

Het selecteren van HANJIU OMH baanmotoren en originele reserveonderdelen biedt aanzienlijke economische voordelen gedurende de gehele levenscyclus van het eigendom van de apparatuur:

● Verlaging van de aankoopkosten met 35% tot 55% ten opzichte van originele Danfoss-apparatuur, met geverifieerde gelijkwaardige prestaties en levensduur

● De vervanging van een complete afdichtingsset kost 40% tot 60% minder dan de OEM-prijs, met alle kits inclusief nauwkeurig afgestemde asdichtingen, O-ringen en pakkingen

● Standaard levertijden van 1 tot 7 dagen wereldwijd, met 24 uur durende noodverzending voor kritieke behoeften

● De totale eigendomskosten worden met 25% tot 35% verlaagd door consistente beschikbaarheid van onderdelen, verlengde levensduur van de motor en minimale stilstandstijden van apparatuur

● Gratis technisch advies van gekwalificeerde hydraulische ingenieurs met een gemiddelde reactietijd van minder dan 2 uur

Hoofdstuk 5 Toepassingen in verschillende industrieën

De HANJIU OMH-serie met een grote verplaatsing biedt veeleisende toepassingen in meerdere industriële sectoren, waar hoog koppel bij lage snelheid, robuuste draagcapaciteit,en bewezen duurzaamheid onder extreme omstandigheden zijn essentiële vereisten.

5.1 Constructie- en aardbevingsapparatuur

De bouwmachines vormen het primaire toepassingssegment voor de OMH-serie baanmotoren.met een vermogen van niet meer dan 50 W, stabilisatorbeen en bucket crowd aandrijvingen van boormachines, aandrijfsystemen van skid-steerloaders en compacte spoorloaders, trillingsdrums van wegrollers en aandrijvingen voor reizen,Betonpomptrucks, met draaibank- en draaigordelDe modellen OMH 200 en OMH 250 zijn voornamelijk gebruikt in de bouw.waar hun combinatie van hoog koppel en matige snelheid de precieze, een krachtige bewegingsregeling vereist door grondverwerkings- en materiaalbehandelingsapparatuur.

5.2 Mijnbouw en behandeling van zware materialen

In mijnbouwwerkzaamheden worden hydraulische onderdelen onderworpen aan continue cycli met een hoge belasting in abrasieve, verontreinigde omgevingen.De OMH-serie aandrijft ondergrondse LHD-tractie- en emmerrotatie-aandrijvingIn de haven- en terminaloperaties worden de boorkop en de voedingsdrijven, de draagbare transportvoertuigen van de vermalings- en screeninginstallatie en de boom- en emmerwiel-drijvingen van de stapler-reclaimer gebruikt.OMH-motoren aandrijven scheepsladers en -ontladersDe OMH 315, OMH 400,de modellen OMH 500 leveren het aanzienlijke koppel dat vereist is voor deze toepassingen voor de continue verwerking van zware materialen.

5.3 Bosbouw, landbouw en zee

In de bosbouwsector zijn OMH-motoren voor de aandrijving van de log-forwarder en de skidder-winch, voor de rotatie van de oogstkop en de voedingsrol en voor de bediening van de delimberarm.Landbouwapplicaties omvatten grote voederoogserkoppen en kernelprocessor aandrijvingenDe installaties op zee omvatten ankerwiel- en windwiel aandrijvingen, capstan- en aanlegsystemen.Commerciële vissersnetten en langriemen, en achterrampen en luikdekwerkers.De OMH's hoge terugdruktolerantie en robuuste asdichtingsopties maken het bijzonder geschikt voor mariene omgevingen waar de terugdruk van het systeem inherent verhoogd is.

5.4 Industriële en gespecialiseerde apparatuur

Industriële toepassingen omvatten zware transportbanddrijvingen, roterende trommelmixer- en blenderdrijvingen, grote indextabellen en positioneringssystemen, plastische extrusie en injectievormbehandeling,geautomatiseerde geleide voertuigen en mobiele robot-aandrijving, en aandrijvingen van hulpapparatuur van de staalfabriek.met een vermogen van niet meer dan 10 WDe OMH 200 en de OMH 250 zijn de meest gebruikte modellen voor industriële toepassingen, waar hun hoge koppeldichtheid en hun soepele snelheidsregeling een precieze en betrouwbare beweging opleveren..

Hoofdstuk 6 Kwaliteitsborging en wereldwijde distributie

HANJIU Technology exploiteert een verticaal geïntegreerde productiefaciliteit in Shijiazhuang met CNC-bewerkingscentra, geautomatiseerde gerotor set productielijnen, precisie assemblage stations,en uitgebreide test- en validatieapparatuurHet kwaliteitsmanagementsysteem is gecertificeerd volgens de normen ISO 9001:2015, met CE-markering voor alle producten die aan de Europese Unie worden geleverd.

● 100% hydrostatische drukonderzoek: elke OMH-motor wordt onder druk getest bij 1,5 keer de maximale nominale werkdruk om de integriteit van de behuizing, de afdichtingsprestaties en het ontbreken van lekken te verifiëren

● Validering van de prestaties: uitslag snelheid, koppel en volumetrische efficiëntie worden gemeten en geregistreerd voor elke productie-eenheid tegen de toleranties van de specificatie

● Dimensionele verificatie: nauwkeurige metingen met coördinaten meetmachines en conventionele metrologie bevestigen de uitwisselbaarheid met Danfoss OEM afmetingen

● Certificering van materialen: knoopvormige gietijzeren behuizingen, assen van legerd staal en precisiegerotorsets afkomstig van gekwalificeerde leveranciers met volledige traceerbaarheid van materiaal

● Garantie: 12 maanden garantie op gebreken in materiaal en vakmanschap onder normale bedrijfsomstandigheden

Het wereldwijde distributienetwerk bedient klanten in meer dan 80 landen via geautoriseerde dealers, OEM-directe accounts en aftermarket-distributeurs.Strategische regionale opslaglocaties in Europa, Noord-Amerika, Zuidoost-Azië en het Midden-Oosten zorgen voor levertijden van 1 tot 7 dagen voor standaardorders.De groei van de internationale export is met twee cijfers gestegen..

Hoofdstuk 7 Bestelgids en technische ondersteuning

7.1 Selectieprocedure

Het specificeren van de juiste HANJIU OMH baanmotor volgt een systematische technische procedure:

● Stap 1: Bereken het vereiste uitgangsmoment met inbegrip van de toepassingsservicefactor (meestal 1,25 tot 1,5 voor bouw- en mijnbouwapparatuur)

● Stap 2: Bepalen van de beschikbare werkdruk van het systeem en bevestigen van de toereikendheid van de motordruk voor continue of intermitterende werkzaamheden

● Stap 3: Bereken de vereiste hydraulische doorstroming: Q = Vg x n / 1000 (L/min), waarbij Vg de verplaatsing in cm3 en n de gewenste snelheid in tpm is

● Stap 4: Controleer of de berekende snelheid, de doorstroming en de druk binnen de doorlopende werkingssfeer van de motor vallen

● Stap 5: Selecteer het type as (32 mm of 35 mm cilindrisch, SAE 6B gesplitst of conicair), de A4-flensconfiguratie en de specificaties van de draad van de poort

● Stap 6: Specificeer de afdichtingsconfiguratie van de as (standaard of hogedruk HPS) op basis van de verwachte terugdruk van de terugleiding

7.2 Kanalen voor technische ondersteuning

HANJIU Technology biedt uitgebreide technische ondersteuning via meerdere kanalen: rechtstreeks telefonisch overleg tijdens langere openingstijden (China Standard Time);e-mail technische vraag met gegarandeerd antwoord binnen 2 uur tijdens kantooruren; volledige technische documentatie, met inbegrip van gegevensblaaie, installatiehandleidingen, handleidingen voor het oplossen van storingen en hydraulische schema's die beschikbaar zijn voor download;Videotechnische ondersteuning en hulp bij diagnostiek op afstand voor complexe toepassingsproblemen; en ter plaatse dienstverlening voor grote OEM-klanten en distributiepartners.Het technische ondersteuningsteam bestaat uit gekwalificeerde hydraulische ingenieurs met tientallen jaren gecombineerde ervaring op het gebied van bouwmachines, mijnbouwapparatuur, landbouwsystemen, marine hydraulica en industriële automatisering.

Conclusies

De HANJIU OMH-serie grote verplaatsing baan hydraulische motor levert bewezen prestaties voor de meest veeleisende lage snelheid, hoge koppel toepassingen in de bouw, mijnbouw, bosbouw,landbouwMet vijf verplaatsingsmodellen van OMH 200 tot OMH 500 met een geometrische verplaatsing van 201,3 cm3 tot 470,6 cm3, een continu koppel tot 340 Nm,maximaal intermitterend koppel tot 540 Nm, en volledige dimensie-uitwisselbaarheid met de Danfoss OMH-serie, HANJIU beantwoordt het volledige spectrum van grote verplaatsing hydraulische aandrijving vereisten.

De rolversnellingsringmechanisme, versterkte A4 bevestigingsflens, overgrote aslagers,de OMH-serie als de motor van keuze voor zware mobiele apparatuur en industriële systemenGecombineerd met een uitgebreide beschikbaarheid van reserveonderdelen, concurrerende levenscycluskosten en een snelle wereldwijde technische ondersteuning,HANJIU OMH baanmotoren leveren tastbare waarde die het concurrentievermogen van OEM's versterkt en de exploitatiekosten van de vloot van eindgebruikers verlaagtAls de industrie vooruitgang boekt in de richting van hogere efficiëntie en slimmere hydraulische integratie,HANJIU blijft toegewijd aan het bevorderen van haar OMH-productlijn door duurzame ingenieursinvesteringen en uitmuntende productie.

Referenties

[1] Danfoss Power Solutions. Orbital Motors Type OMP, OMR en OMH Technische informatie [151-1013]. 2011.

[2] Danfoss Power Solutions. OMH Technical Data and Function Diagrams [151-1850 tot en met 151-1854]. 2023.

[3] Danfoss Power Solutions. OMH Dimensions Europese en Amerikaanse versies [151-1857 tot en met 151-1859]. 2023.

[4] Zeus Hydratech. Sauer Danfoss OMH Orbital Motors Technische gegevens. 2024.

[5] Shijiazhuang Hanjiu Technology Co., Ltd. HANJIU OMH Series Orbital Motor Product Catalog. 2024.

[6] Shijiazhuang Hanjiu Technology Co., Ltd. Model kruisreferentiegids: HANJIU OMH vs. Danfoss, Eaton, M+S. 2024.

[7] ISO 9001:2015. kwaliteitsmanagementsystemen - vereisten.

[8] Richtlijn 2006/42/EG. Machinesrichtlijn. Europees Parlement en de Raad.
