Technisch witboek

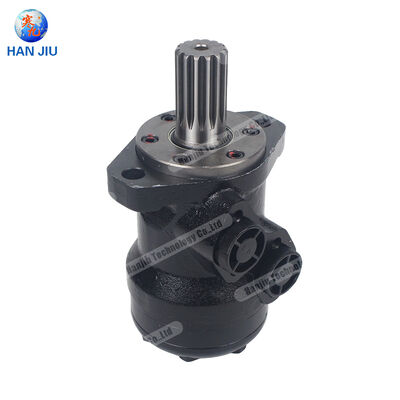

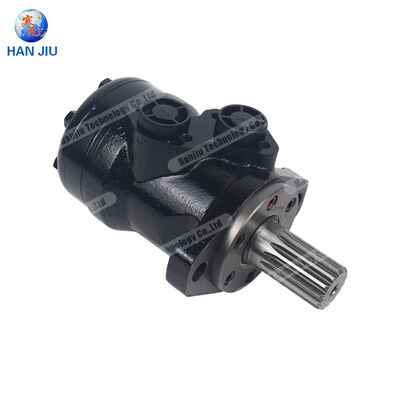

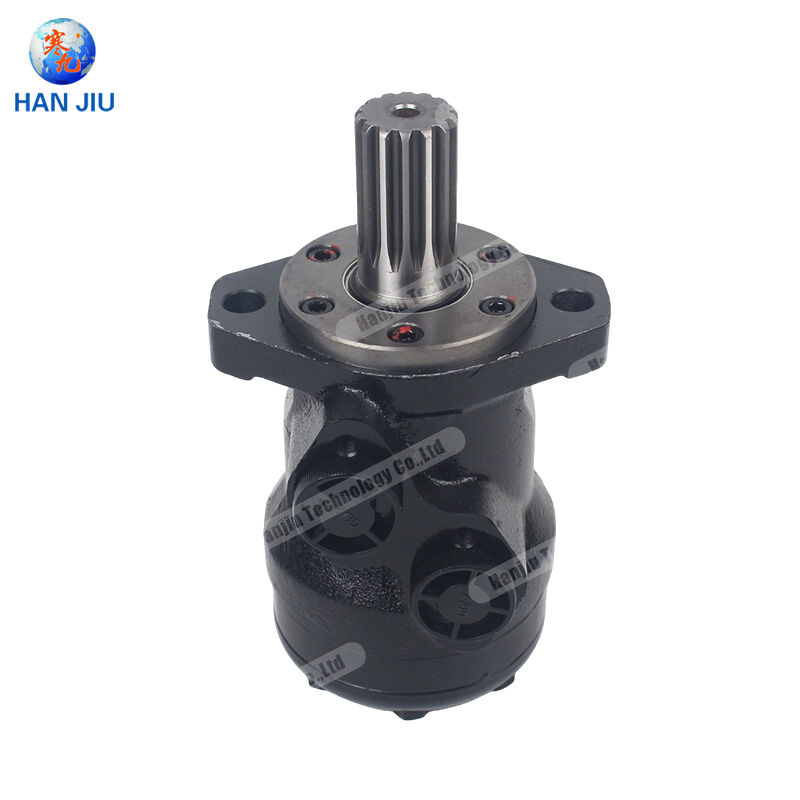

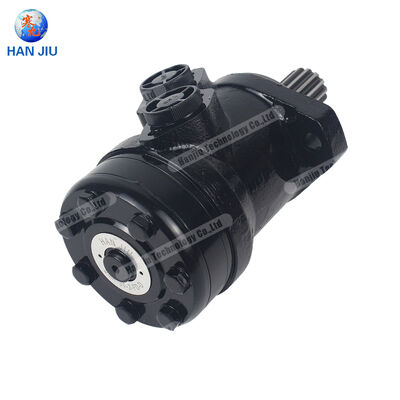

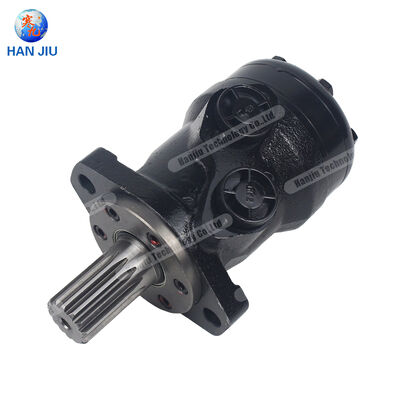

HANJIU OMR-serie

Orbitaal motor

Danfoss OMR Compatibel.

OMR 50 · 80 · 100 · 125 · 160 · 200 · 250 · 315 · 375 · 400

Shijiazhuang Hanjiu Technology Co., Ltd.

Juni 2025 – www.hjhydraulic.com

Inhoud

Samenvatting 3

Hoofdstuk 1 OMR-serie: Medium-Duty Orbital Motor Technology 4

1.1 Gerotormechanisme met rollengatring 4

1.2 OMR vs. OMP: belangrijkste onderscheidende kenmerken 5

Hoofdstuk 2 HANJIU OMR Volledige technische specificaties 6

2.1 Verplaatsingsbereik van tien modellen 6

2.2 Prestatiegegevens Tabel 7

2.3 Druk, koppel en snelheid 8

Hoofdstuk 3 Gids voor kruisverwijzingen en verenigbaarheid 9

3.1 HANJIU OMR vs. Danfoss OMR Kruisverwijzing 9

3.2 Verwisselbaarheid tussen verschillende merken 10

Hoofdstuk 4 Onderdelen, zegelpakketten en serviceoplossingen 11

4.1 Kernreservedelen Catalogus 11

4.2 Optimalisatie van de onderhoudskosten 12

Hoofdstuk 5 Toepassingen in verschillende industrieën 13

Hoofdstuk 6 Kwaliteitsborging en wereldwijde distributie 15

Hoofdstuk 7 Bestelgids en technische ondersteuning 17

Conclusies 19

Referenties 20

Samenvatting

The HANJIU OMR series medium-duty orbital hydraulic motor delivers enhanced power density and superior bearing capacity for applications demanding greater torque output and longer service life than standard light-duty alternatives. geplaatst tussen de compacte OMP-serie en de zware OMS/OMT-families,de OMR-serie integreert een rolversnellingsringmechanisme met een robuuste lagerondersteuning om aanzienlijk hogere radiale en axiale asbelastingen te verwerkenDit witboek presenteert de volledige HANJIU OMR-productlijn met tien verplaatsingsvarianten van OMR 50 tot OMR 400, met uitgebreide technische specificaties, kruisverwijzingsgegevens,en informatie over de ondersteuning van de aftermarket.

Shijiazhuang Hanjiu Technology Co., Ltd. heeft haar OMR-serie baanmotoren ontworpen om volledige dimensie- en prestatievervangbaarheid te bereiken met de Danfoss OMR-serie,de wereldwijd erkende benchmark voor hydraulische krachttransmissie voor middelmatig gebruikMet een maximale continue druk van 175 bar, maximaal koppel tot 580 Nm en een breed scala aan montageflens-, schacht- en poortconfiguraties.HANJIU OMR motoren bieden een kosteneffectieve, een gemakkelijk verkrijgbaar alternatief voor OEM-apparatuurfabrikanten, hydraulische systeemintegratoren en aftermarket serviceproviders wereldwijd.

Sleutelwoorden: HANJIU OMR baanmotor, medium duty hydraulische motor, Danfoss OMR compatibel, roller gear ring baanmotor, OMR 50 OMR 80 OMR 100 OMR 125 OMR 160 OMR 200 OMR 250 OMR 315 OMR 375 OMR 400,hydraulische motor met laag toerental en hoog koppel, bouwmachines hydraulische motor, landbouwmachines hydraulische motor, onderdelen voor hydraulische motoren, orbital motor seal kit

Hoofdstuk 1 OMR-serie: Medium-Duty Orbital Motor Technology

1.1 Gerotormechanisme met rolversnellingsring

De OMR-serie orbitale motor, zoals alle gerotor-type hydraulische motoren,omzet vloeistofvermogen in mechanische rotatie door middel van de interactie van een intern tandrijke statorring en een extern tandrijke rotorDe definitieve innovatie van het OMR-ontwerp is de opneming van een rolversnellingsring: cilindrische rollen zitten in de tandzakken van de stator.het creëren van een rollend contact interface met de rotor tanden in plaats van de glijdende contact gevonden in standaard ontwerpen.

Deze rollenbandarchitectuur levert aanzienlijke prestatievoordelen die de OMR onderscheiden van lichter werkende alternatieven.verlenging van de levensduur onder continue hoge drukomstandighedenDe rolverdeling vergroot het effectieve contactgebied, waardoor een hoger koppeltransmissievermogen mogelijk is.met name bij verhoogde bedrijfsdrukkenDe robuuste versnellingsconstructie verdraagt hogere terugdrukken zonder dat externe afvoerleidingen nodig zijn, waardoor het ontwerp van het hydraulische systeem vereenvoudigt wordt.

De hydraulische vloeistof komt binnen via de met een precisiebewerking bewerkte verdelingsklep (spoelklep), die is geïntegreerd met de uitgangsas.De klep opeenvolgend opent en sluit stroomgangen naar de uitbreidende en samentrekkende kamers gevormd tussen de rotor en stator tandenAls de hydraulische druk op de rotor werkt, voert hij een samengestelde beweging uit: een baan rond het geometrische centrum van de stator in combinatie met een rotatie rond zijn eigen as.Een vast ringversnellingsmechanisme vertaalt deze orbitale-roterende beweging in zuivere asrotatie, die bij lage snelheden een glad, hoog koppel oplevert.

1.2 OMR vs. OMP: belangrijkste onderscheidende kenmerken

Terwijl de OMP- en OMR-series hetzelfde fundamentele gerotor-operatiebeginsel hebben, bevat de OMR structurele verbeteringen die het tot een hogere prestatieklasse verheffen.Het begrijpen van deze verschillen stelt ontwerpers van apparatuur in staat de optimale motor voor elke toepassing te kiezen.

● Lagerkapaciteit: OMR-motoren hebben grotere, robuustere aslagers die aanzienlijk hogere radiale en axiale belastingen kunnen dragen.met een vermogen van meer dan 50 W,

● Roller gear ring: de stator ring van de OMR met rolletjes biedt een superieure slijtvastheid en een hoger mechanisch rendement in vergelijking met het schuifcontactontwerp van de OMP,met name bij langdurige hoge drukwerking

● Nominale druk: OMR-motoren bereiken een maximale continue druk van 175 bar met een piekcapaciteit van 200 bar, vergeleken met 140 bar voor de meeste OMP-modellen

● Montage mogelijkheden: OMR-motoren bieden zowel A2-ovale als C-vierkante flensconfiguraties, waardoor de installatie flexibeler is dan de standaard A2-flens van OMP

● Schachtmogelijkheden: de OMR biedt ruimte voor grotere schachtdiameter, waaronder 32 mm cilindrische, 1-1/4 inch gesplitste en conische schachten voor hogere koppeltransmissie

● Algemene afmetingen: de OMR is ongeveer 20% groter en zwaarder dan het overeenkomstige OMP-model, wat de toegenomen structurele capaciteit weerspiegelt

Hoofdstuk 2 HANJIU OMR Volledige technische specificaties

2.1 Verplaatsingsbereik van tien modellen

De HANJIU OMR-serie omvat tien verplaatsingsmodellen met een continu koppel van 65 tot 580 Nm.Elk modelnummer komt overeen met de nominale geometrische verplaatsing in kubieke centimeter per omwentelingHet productassortiment is gestructureerd om middelgrote toepassingen te dekken, van compacte landbouwgereedschappen tot zware bouwmachines:

2.2 Prestatiedata-tabel

In de volgende tabel worden de continu-duty prestatiespecificaties voor alle HANJIU OMR-serie baanmotoren weergegeven.Alle waarden worden gemeten bij werkdruk van 140 bar met ISO VG 46 minerale hydraulische olie bij 50 graden CIntermitterende ratings (piekbelasting niet hoger dan 10% van de cyclustijd) staan een druk tot 200 bar toe:

2.3 Druk, koppel en snelheidsomhulsel

De HANJIU OMR-serie levert een maximale continue druk van 175 bar op alle modellen van OMR 50 tot OMR 400,met een intermitterende piekdruk van 200 bar voor korte overbelastingDe maximale werkingssnelheid varieert omgekeerd met de verplaatsing, van 810 t/min voor de OMR 50 tot 155 t/min voor de OMR 400, waarbij op alle werkpunten een optimale smeermiddelfilm wordt behouden.

Het maximale uitgangsmoment bij continu werk bereikt 580 Nm voor de OMR 375, waarbij de OMR 400 520 Nm oplevert. Het startmoment bedraagt gemiddeld 85% tot 90% van het nominale continue koppel,het verzekeren van een betrouwbaar opstarten onder zware belasting zonder hulpmechanismenAlle modellen behouden een hoog volumetrisch rendement (meestal 90% tot 95%) in hun gespecificeerde snelheids- en drukbereik, met een algemeen rendement van meer dan 80% bij optimale werkpunten.

De maximaal toegestane tegendruk op de retourleiding bereikt 100 bar wanneer de optie voor hoge druk asdichting (HPS) is gespecificeerd.het elimineren van de noodzaak van externe afvoerverbindingen in de meeste toepassingen voor gesloten schakel- en regeneratiecircuitsDe standaard afdichtingsconfiguratie van de as maakt een maximale terugdruk van 50 bar mogelijk.

Hoofdstuk 3 Gids voor kruisverwijzingen en verenigbaarheid

3.1 HANJIU OMR vs. Danfoss OMR kruisverwijzing

De HANJIU OMR-serie baanmotoren (ook op de markt gebracht als BMR/BM2 in geselecteerde regio's) bereiken volledige dimensionale en functionele uitwisselbaarheid met de Danfoss OMR-serie.De onderstaande kruisverwijzingstabel maakt een nauwkeurige modelmatching voor vervanging mogelijk., retrofit- en nieuwe apparatuurontwerptoepassingen:

Elke HANJIU OMR motor ondergaat een uitgebreide dimensie-inspectie, druktest bij 1,5 keer de nominale druk en prestatie validatie voor verzending.asgeometrie, de specificaties van de sluiterdraad en de totale afmetingen van de omhulsel voldoen nauwkeurig aan de normen van Danfoss OEM,het garanderen van directe vervanging zonder wijziging van bestaande apparatuur of hydraulische systemen.

3.2 Verwisselbaarheid tussen verschillende merken

Behalve de compatibiliteit met Danfoss dienen de motoren van de HANJIU OMR-serie als directe vervanging voor de volgende grote internationale merken:distributeurs en dienstverlenende organisaties voorzien van een oplossing uit één bron voor uiteenlopende behoeften op de aftermarket:

● M+S Hydraulic (Bulgarije) MR- en MRS-series medium-duty baanmotoren

● Eaton Char-Lynn S-serie en 2000-serie motoren met een hoog koppel en een lage snelheid

● Parker / White Drive TG- en WP-series middelgrote motoren

● SAM Brevini BGH- en BMR-series baanmotoren

● Hydraulische motoren van de Ross TRW MD- en ME-serie

● Bosch Rexroth MCR03- en MCR05-serie gerotormotoren

Deze brede uitwisselbaarheid tussen merken plaatst HANJIU als een universele oplossingsleverancier voor de vervanging van medium duty orbitale motoren.vermindering van de complexiteit van de voorraad voor distributeurs en verschaffing van snelle inventarisatie voor onderhoudsfaciliteiten voor vloot van gemengde apparatuur.

Hoofdstuk 4 Onderdelen, zegelpakketten en serviceoplossingen

4.1 Catalogus van kernonderdelen

HANJIU heeft een uitgebreide inventaris van originele reserveonderdelen voor de gehele OMR-serie,ondersteuning van preventieve onderhoudsprogramma's en veldreparatiewerkzaamheden met onderdelen met gegarandeerde geschiktheidDe reserveonderdelencatalogus omvat:

4.2 Optimalisatie van de onderhoudskosten

De invoering van HANJIU OMR-orbitaalmotoren en originele reserveonderdelen levert meetbare kostenvoordelen gedurende de gehele levenscyclus van het eigendom van de apparatuur:

● Vermindering van de aankoopkosten met 35% tot 55% in vergelijking met de originele Danfoss-apparatuur, met gelijke prestaties en geverifieerde levensduur

● Complete afdichtingspakketten met een prijs van 40% tot 60% lager dan de OEM-niveaus, waarbij alle pakketten nauwkeurig afgestemde afdichtingen, O-ringen en pakkingen bevatten voor een volledige herziening

● Standaard levertijden van 1 tot 7 dagen wereldwijd, met 24-uurs express verzending beschikbaar voor noodbehoeften

● Vermindering van de totale eigendomskosten met 25% tot 35% door consistente beschikbaarheid van onderdelen, verlengde levensduur van de motor en verminderde stilstandstijden

● Gratis technisch advies van gekwalificeerde hydraulische ingenieurs met een gemiddelde reactietijd van minder dan 2 uur

Hoofdstuk 5 Toepassingen in verschillende industrieën

De HANJIU OMR-serie medium-duty orbitale motor bedient een gevarieerd portfolio van toepassingen in meerdere industriële sectoren, met behulp van zijn verbeterde draagcapaciteit, hogere druk,en bewezen duurzaamheid onder veeleisende bedrijfsomstandigheden.

5.1 Constructie- en aardbevingsapparatuur

De bouwmachines vormen het grootste toepassingssegment voor de OMR-serie baanmotoren.met een vermogen van niet meer dan 50 W, boormachines, boorarm- en boorbakdrijfmachines, trillings- en voortstuwingssystemen voor de drum van de wegrol, rotatie-drijfmachines voor de trommel van de betonmixer en mechanismen voor het opheffen en het ophangen van het werkplatform in de lucht.De modellen OMR 80 tot en met OMR 250 zijn voornamelijk gebruikt in de bouw, waarbij het ontwerp van de rolversnellingsring de duurzaamheid biedt die nodig is voor een continue werking met een hoog koppel in stoffige omgevingen met hoge trillingen.

5.2 Landbouwmachinerie en gazonverzorging

Landbouwuitrusting maakt gebruik van OMR-motoren voor functies, waaronder combinatie-harvester spoel aandrijvingen en auger systemen, tractor front-loader lift en menigte operaties,met een vermogen van niet meer dan 50 W, centrifuge en laterale irrigatiesysteem aandrijving, wijngaard en boomgaard sproeiers ventilator en pomp aandrijvingen, en veevoer mengwagen en TMR mengdrijf. The OMR's superior bearing capacity makes it particularly well-suited to agricultural applications where side loading from long implements and uneven terrain subjects the motor shaft to significant radial forces.

5.3 Toepassingen in bosbouw, mijnbouw en zee

In de bosbouwsector worden OMR-motoren gebruikt voor de aandrijving van kraanmotoren, voor de rotatie van de oogstkop en voedingssystemen, en voor de activering van de delimberarm.Mijnbouwtoepassingen omvatten ondergrondse LHD voertuig tractie en emmer aandrijvingenDe installaties voor schepen omvatten ankerwinter aandrijvingen, capstan-operaties, achterbalkrampen en aansturingsactivatoren voor het luikdek.en commerciële vissersnet- en lijntrekkersDe grotere verplaatsingsmodellen, waaronder OMR 250, OMR 315, OMR 375 en OMR 400, leveren het substantiële koppel dat nodig is voor deze zware mobiele apparatuurtoepassingen.

5.4 Industriële en materialenbehandelingsapparatuur

Industriële toepassingen omvatten transportband aandrijvingen, meng- en mengapparatuur, roterende indextabellen, plastic spuitgieten, geautomatiseerde geleide voertuigvoortstuwing,met een vermogen van niet meer dan 50 W, geautomatiseerde opslag- en ophaalsystemen en rotatiesystemen voor textielmachines. The OMR's ability to operate with high return pressure without drain connection (when equipped with HPS seal) makes it particularly advantageous in closed-loop and regenerative industrial hydraulic circuits.

Hoofdstuk 6 Kwaliteitsborging en wereldwijde distributie

HANJIU Technology heeft een volledig geïntegreerde productiefaciliteit in Shijiazhuang met precisie CNC-bewerkingscentra, geautomatiseerde gerotor set productielijnen,en uitgebreide test- en validatieapparatuurHet kwaliteitsmanagementsysteem is gecertificeerd volgens de ISO 9001:2015-normen, met aanvullende CE-markering voor alle producten die aan de Europese markten worden geleverd.

● 100% drukonderzoek: elke OMR-motor wordt onderworpen aan hydrostatische drukonderzoek bij 1,5 keer de maximale nominale werkdruk om de integriteit van de behuizing en de afdichtingsprestaties te verifiëren

● Validering van de prestaties: uitslag snelheid, koppel en volumetrische efficiëntie worden gemeten en geregistreerd voor elke productie-eenheid tegen de toleranties van de specificatie

● Dimensionele verificatie: nauwkeurige metingen met behulp van CMM en conventionele metrologie zorgen voor uitwisselbaarheid met Danfoss en andere OEM-specificaties

● Materiaaltraceerbaarheid: knoopvormige gietijzeren behuizingen, assen van legerd staal en gerotorensets afkomstig van gekwalificeerde leveranciers met volledige lottraceerbaarheid

● Garantie: 12 maanden garantie op gebreken in materiaal en vakmanschap onder normale bedrijfsomstandigheden

Het wereldwijde distributienetwerk omvat geautoriseerde dealers, directe OEM-accounts en aftermarket-distributeurs in meer dan 80 landen.Zuidoost AziëHet exportvolume van HANJIU is gestaag met tweecijferige jaarlijkse snelheden gegroeid.Het vertrouwen van de internationale klanten in de kwaliteitsverbintenis van het bedrijf, concurrerende prijzen, en responsieve klantenservice.

Hoofdstuk 7 Bestelgids en technische ondersteuning

7.1 Selectieprocedure

Het specificeren van de juiste HANJIU OMR baanmotor voor een bepaalde toepassing volgt een systematische procedure waarbij rekening wordt gehouden met de koppelvereisten, de systeemdruk, de beschikbaarheid van de stroom,en installatiebeperkingen:

● Stap 1: Bereken het vereiste uitgangsmoment met inbegrip van de toepassingsservicefactor (meestal 1,25 tot 1,5 voor bouw- en landbouwapparatuur)

● Stap 2: Bepalen van de beschikbare werkdruk van het systeem en bevestigen van de toereikendheid van de motordruk (continuum vs. intermitterend werk)

● Stap 3: Bereken de vereiste stroomsnelheid op basis van de gewenste uitgangssnelheid en de geselecteerde verplaatsing: Q = Vg x n / 1000 (L/min)

● Stap 4: Controleer of de berekende snelheid, de doorstroming en de druk binnen de doorlopende werkingssfeer van de motor vallen

● Stap 5: Kies de bevestigingsflens (A2 ovale of C vierkant), het type as (cilindervormig, gesplitst of conicaat) en de aanleg van de poort om aan de installatievereisten te voldoen

● Stap 6: Specificeer het type asdicht (standaard of hogedruk HPS) op basis van de verwachte terugdruk van de terugleiding

7.2 Technische ondersteuning en klantenservice

HANJIU Technology biedt uitgebreide technische ondersteuning via meerdere kanalen die zijn ontworpen om een succesvolle productselectie, installatie en voortdurend onderhoud te garanderen.Direct telefonisch overleg is beschikbaar tijdens langere openingstijden (China Standard Time). E-mail technische vragen ontvangen gegarandeerde reactie binnen 2 uur tijdens de openingstijden. Volledige technische documentatie met inbegrip van datasheets, installatie handleidingen, probleemoplossingshandleidingen,en functie diagrammen is beschikbaar voor download. Videotechnische ondersteuning en hulp bij het op afstand diagnosticeren worden verleend voor complexe applicatieproblemen.

Het technische ondersteuningsteam bestaat uit gekwalificeerde hydraulische ingenieurs met uitgebreide praktische ervaring op het gebied van bouwmachines, landbouwmachines, industriële automatisering,en mobiele hydraulische toepassingenOf het nu gaat om het ontwerpen van nieuwe apparatuur, het oplossen van problemen met het systeem of het optimaliseren van het onderhoud.Het engineeringteam van HANJIU levert bruikbare oplossingen die de productiviteit van de apparatuur maximaliseren en de totale eigendomskosten minimaliseren.

Conclusies

De HANJIU OMR-serie medium duty orbitale hydraulische motor is een bewezen,een kostenexperimenteel oplossing voor toepassingen die een hogere koppelcapaciteit en een grotere lagerhoudbaarheid vereisen dan alternatieven voor lichte voertuigen. met tien verplaatsingsmodellen die een continu koppel van 65 Nm tot 580 Nm leveren, een druk van 175 bar continu (200 bar intermitterend),en volledige dimensie-uitwisselbaarheid met de Danfoss OMR-serie, HANJIU behandelt het volledige spectrum van de vereisten van de hydraulische krachttransmissie voor medium-duty.

Het mechanisme van de rolversnellingsring, de robuuste lagerconfiguratie en de veelzijdige montageopties positioneren de OMR-serie als de motor van keuze voor bouwmachines, landbouwmachines,bosbouw, materialenbehandelingssystemen en industriële automatisering. In combinatie met een ruime beschikbaarheid van reserveonderdelen, concurrerende levenscycluskosten en een snelle wereldwijde technische ondersteuning,HANJIU OMR baanmotoren leveren tastbare waarde die de concurrentiepositie van OEM-fabrikanten versterkt en de exploitatiekosten voor de vloot van eindgebruikers verlaagtAls de hydraulische technologie zich ontwikkelt naar een hogere efficiëntie en slimmere integratie,HANJIU blijft toegewijd aan het bevorderen van haar OMR-productlijn door voortdurende investering in engineering en uitmuntendheid in de productie.

Referenties

[1] Danfoss Power Solutions. Orbital Motors Type OMP X en OMR X technische informatie. 2018.

[2] Danfoss Power Solutions. OMP, OMR en OMH Orbital Motors Technische informatie [151-1013]. 2011.

[3] Danfoss Power Solutions. OMR X Technische gegevens en functieschema's [151-1386, 151-1753].

[4] Danfoss Power Solutions. OMR Dimensions, Europese en Amerikaanse versies [151-1844, 151-1849]. 2023.

[5] Shijiazhuang Hanjiu Technology Co., Ltd. HANJIU OMR Series Orbital Motor Product Catalog. 2024.

[6] Shijiazhuang Hanjiu Technology Co., Ltd. Model kruisreferentiegids: HANJIU OMR vs. Danfoss, Eaton, M+S. 2024.

[7] ISO 9001:2015. kwaliteitsmanagementsystemen - vereisten.

[8] Richtlijn 2006/42/EG. Machinesrichtlijn. Europees Parlement en de Raad.
