TECHNISCH WITBOEK

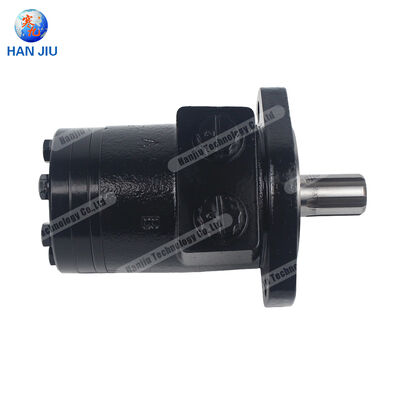

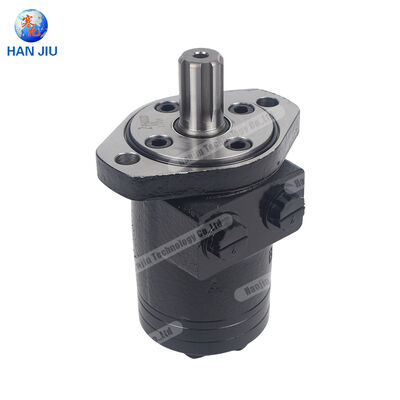

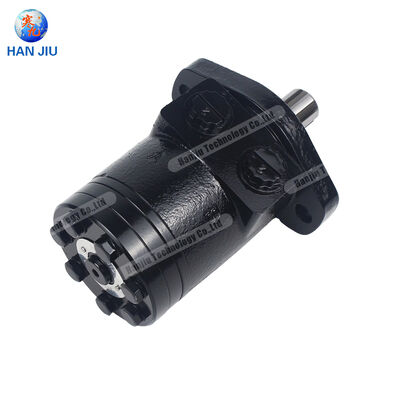

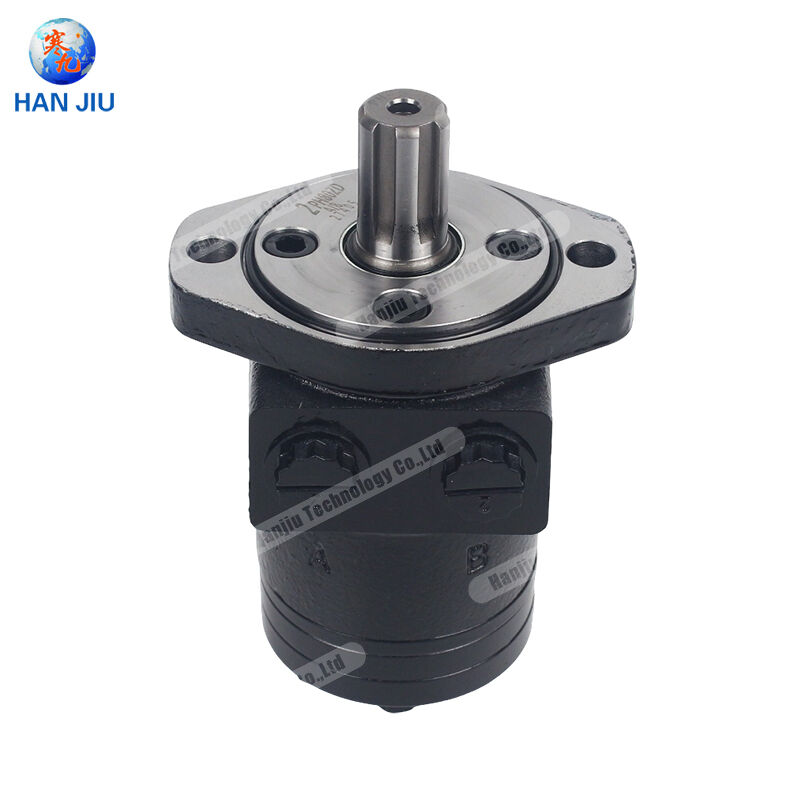

HANJIU OMP-serie

Orbitale motor

Danfoss OMP-compatibel | 14 Verplaatsingen | Wereldwijde supply chain-oplossingen

Hydraulische motor met laag toerental en hoog koppel | Bouw, landbouw, mijnbouw en industriële toepassingen

Shijiazhuang Hanjiu Technologie Co., Ltd.

Juni 2025 | www.hjhydraulic.com

Inhoudsopgave

Klik met de rechtermuisknop en selecteer "Veld bijwerken" om de paginanummers te vernieuwen

Samenvatting 3

Hoofdstuk 1 Inleiding tot orbitale motortechnologie 4

1.1 Werkingsprincipe van Gerotor-orbitaalmotoren 4

1.2 Danfoss OMP-serie als industriële benchmark 5

Hoofdstuk 2 HANJIU OMP-serie Volledige technische specificaties 6

2.1 Volledige dekking van verplaatsingsbereik 6

2.2 Continue en intermitterende prestatiegegevens 7

2.3 Druk-, snelheids- en koppelwaarden 8

Hoofdstuk 3 Modelvergelijking en handleiding voor kruisverwijzingen 9

3.1 Kruisverwijzing HANJIU versus Danfoss-model 9

3.2 Compatibiliteit met andere grote merken 10

Hoofdstuk 4 Reserveonderdelen, afdichtingssets en onderhoudsoplossingen 11

4.1 Uitgebreide reserveonderdelencatalogus 11

4.2 Kostenbesparingen en levenscyclusanalyse 12

Hoofdstuk 5 Toepassingen in verschillende sectoren 13

Hoofdstuk 6 Kwaliteitsborging en wereldwijde distributie 15

Hoofdstuk 7 Bestelgids en technische ondersteuning 17

Conclusie 19

Referenties 20

Samenvatting

De orbitale hydraulische motor uit de HANJIU OMP-serie vertegenwoordigt een uitgebreide oplossing voor krachtoverbrenging met lage snelheid en hoog koppel over bouwmachines, landbouwmachines, materiaalbehandelingssystemen, mijnbouwactiviteiten en industriële automatisering. Deze technische whitepaper presenteert de volledige HANJIU OMP-productlijn, die 14 cilinderinhoudvarianten omvat van OMP 25 tot en met OMP 500, met gedetailleerde prestatiespecificaties, kruisverwijzingsgegevens, beschikbaarheid van reserveonderdelen en analyse van de totale eigendomskosten.

Shijiazhuang Hanjiu Technology Co., Ltd. heeft zichzelf gevestigd als een toonaangevende Chinese fabrikant van orbitale hydraulische motoren en heeft volledige maat- en prestatiecompatibiliteit bereikt met de Danfoss OMP-serie, de meest algemeen erkende benchmark in de sector. Met een jaarlijkse productie van meer dan 300.000 eenheden en distributie naar meer dan 80 landen over de hele wereld, levert HANJIU geverifieerde kwaliteit tegen aanzienlijk lagere aanschaf- en levenscycluskosten, ondersteund door responsieve technische service en een uitgebreide voorraad reserveonderdelen.

Trefwoorden: HANJIU-orbitaalmotor, OMP-hydraulische motor, Danfoss OMP-compatibel, hydraulische motor met laag toerental en hoog koppel, gerotor-orbitaalmotor, hydraulische motor voor bouwmachines, hydraulische motor voor landbouwmachines, reserveonderdelen voor hydraulische motoren, orbitale motorafdichtingsset

Hoofdstuk 1 Inleiding tot orbitale motortechnologie

1.1 Werkingsprincipe van Gerotor-orbitaalmotoren

De orbitale hydraulische motor, ook wel gerotormotor genoemd, werkt volgens een onderscheidend mechanisch principe dat uitzonderlijke koppelopwekking bij lage rotatiesnelheden mogelijk maakt. Het kernmechanisme bestaat uit twee hoofdcomponenten: een stervormige binnenrotor met externe tanden en een buitenste statorring met nauwkeurig bewerkte interne tandprofielen die het aantal rotortanden met één overschrijden.

Tijdens bedrijf komt hydraulische vloeistof onder hoge druk de motor binnen en wordt via een precisieklepplaat rond de rotor-statorinterface verdeeld. De hydraulische druk dwingt de rotor om excentrisch in de stator te draaien en tegelijkertijd om zijn eigen as te draaien. Deze samengestelde orbitale plus roterende beweging creëert een reeks uitzettende en samentrekkende vloeistofkamers die voortdurend langs de periferie bewegen, waarbij hydraulische energie wordt omgezet in een soepele, krachtige asrotatie.

Deze ontwerparchitectuur levert inherente voordelen op die ervoor zorgen dat orbitale motoren de voorkeur genieten in tal van industrieën: extreem hoog startkoppel zonder minimale snelheidsvereisten; soepele, pulsatievrije uitvoer over het gehele snelheidsbereik; compacte vermogen-gewichtsverhouding; vermogen om hoge radiale en axiale asbelastingen te weerstaan; bidirectionele werkingsmogelijkheden; en bewezen duurzaamheid onder extreme bedrijfsomstandigheden, waaronder vervuiling, temperatuurschommelingen en hoge retourdruk.

1.2 Danfoss OMP-serie als industriële benchmark

De Danfoss OMP-serie fungeert al meer dan vier decennia als de wereldwijde standaard voor middelzware orbitale hydraulische motoren. Gekenmerkt door zijn ovale montageflens (A2-flens), veelzijdige asopties, waaronder cilindrische, splinede en taps toelopende configuraties, en een verplaatsingsbereik van 25 tot 400 kubieke centimeter per omwenteling, heeft de OMP-serie universele acceptatie bereikt via OEM- en aftermarket-kanalen wereldwijd.

De belangrijkste onderscheidende kenmerken van het OMP-ontwerp zijn onder meer soepele loopeigenschappen over het gehele snelheidsbereik, constant bedrijfskoppel over een breed snelheidsbereik, hoog startkoppel voor veeleisende belastingsomstandigheden, hoge retourdruktolerantie zonder dat externe afvoeraansluitingen nodig zijn (indien uitgerust met hogedruk asafdichting), robuuste constructie geschikt voor zowel open als gesloten hydraulische systemen, en compatibiliteit met een uitgebreid assortiment hydraulische vloeistoffen, waaronder minerale oliën, biologisch afbreekbare vloeistoffen en brandwerende hydraulische media.

Hoofdstuk 2 HANJIU OMP-serie Volledige technische specificaties

2.1 Volledige dekking van verplaatsingsbereik

De HANJIU OMP-serie biedt uitgebreide dekking van het Danfoss OMP-verplaatsingsspectrum en biedt 14 verschillende modellen die nauwkeurige afstemming op elke toepassingsvereiste mogelijk maken. Elke modelaanduiding komt overeen met de nominale geometrische verplaatsing in kubieke centimeter per omwenteling:

2.2 Continue en intermitterende prestatiegegevens

De volgende tabellen bevatten volledige prestatiegegevens voor alle orbitale motoren uit de HANJIU OMP-serie. Continue classificaties definiëren de parameters voor duurzame werking met een normale levensduurverwachting. Intermitterende classificaties zijn van toepassing op piekbelastingen van korte duur die niet meer dan 10% van de bedrijfstijd bedragen.

2.3 Druk-, snelheids- en koppelwaarden

De maximaal toegestane werkdruk voor de HANJIU OMP-serie bereikt 140 bar continu en 175 bar intermitterend voor het grootste deel van het productassortiment, waarbij de modellen met kleinere cilinderinhoud (OMP 25 tot en met OMP 40) een vermogen hebben van 100 bar continu en 140 bar intermitterend. Het maximale toerental is omgekeerd evenredig met de cilinderinhoud, variërend van 1600 tpm voor de OMP 25 tot 120 tpm voor de OMP 500, waardoor een optimale vermogensdichtheid voor alle toepassingsgroottes wordt gegarandeerd.

Het maximale koppel schaalt direct met de cilinderinhoud, van 33 Nm continu voor de OMP 25 tot 435 Nm continu voor de OMP 400. De OMP 500 breidt dit vermogen verder uit tot 385 Nm continu. Alle modellen hebben een hoog startkoppel, doorgaans 80% tot 90% van het nominale continue koppel, waardoor er bij de meeste toepassingen geen extra startmechanismen nodig zijn.

Hoofdstuk 3 Handleiding voor modelvergelijking en kruisverwijzingen

3.1 Kruisverwijzing naar het HANJIU- en Danfoss-model

De HANJIU OMP-serie (in bepaalde regio's op de markt gebracht als BMP/BM1) bereikt volledige uitwisselbaarheid met de Danfoss OMP-serie voor alle kritische afmetingen en prestatieparameters. De volgende kruisverwijzingstabel maakt directe vervanging mogelijk:

Elke HANJIU-orbitaalmotor ondergaat uitgebreide dimensionale verificatie, druktests en prestatievalidatie om drop-in-compatibiliteit te garanderen. De afmetingen van de montageflens, asconfiguraties, poortdraadspecificaties en algemene afmetingen van de omhulling komen nauwkeurig overeen met de OEM-specificaties van Danfoss, waardoor directe vervanging mogelijk is zonder wijziging van bestaande apparatuur of hydraulische systemen.

3.2 Compatibiliteit met andere grote merken

Naast de uitwisselbaarheid van Danfoss dienen orbitaalmotoren uit de HANJIU OMP-serie ook als directe vervanging voor de volgende internationaal erkende merken:

● M+S hydraulische (Bulgarije) orbitale motoren uit de MP- en HP-serie

● Eaton Char-Lynn H-serie motoren met laag toerental en hoog koppel

● Parker / White Drive TC-, TE- en TB-serie motoren

● Orbitaalmotoren uit de SAM Brevini BG-serie

● Ross TRW MF- en MG-serie hydraulische motoren

● Bosch Rexroth MGP- en GXP-serie gerotormotoren

Deze brede merkoverschrijdende compatibiliteit positioneert HANJIU als een aanbieder van universele oplossingen voor de vervanging van orbitale motoren, waardoor de voorraadcomplexiteit voor distributeurs en onderhoudsfaciliteiten wordt verminderd en tegelijkertijd een snelle uitvoering wordt gegarandeerd, ongeacht de fabrikant van de originele apparatuur.

Hoofdstuk 4 Reserveonderdelen, afdichtingssets en onderhoudsoplossingen

4.1 Uitgebreide catalogus met reserveonderdelen

HANJIU houdt een volledige inventaris bij van vervangende componenten voor de gehele productlijn van de OMP-serie, zodat onderhouds- en reparatiewerkzaamheden zonder vertraging kunnen plaatsvinden. Beschikbare reserveonderdelen zijn onder meer:

4.2 Kostenbesparingen en levenscyclusanalyse

Het implementeren van HANJIU OMP-orbitaalmotoren en originele reserveonderdelen levert meetbare economische voordelen op gedurende de gehele levenscyclus van de apparatuur:

● Verlaging van de aanschafkosten van 35% tot 55% vergeleken met originele Danfoss-apparatuur, zonder concessies te doen aan de prestaties of levensduur

● Volledige vervangingskosten voor afdichtingssets van 40% tot 60%, waarbij alle sets nauwkeurig op elkaar afgestemde afdichtingen, O-ringen en pakkingen bevatten

● Standaard leveringstermijnen van 1 tot 7 dagen wereldwijd, met 24-uurs expresverzending voor dringende vereisten, waardoor de uitvaltijd van apparatuur wordt geminimaliseerd

● Verlengde levensduur van de motor dankzij consistente beschikbaarheid van originele vervangingsonderdelen, waardoor de totale eigendomskosten met 25% tot 35% worden verlaagd gedurende de levensduur van de apparatuur

● Gratis technisch advies en ondersteuning bij probleemoplossing door gekwalificeerde hydraulische ingenieurs met een gemiddelde responstijd van minder dan 2 uur

Hoofdstuk 5 Toepassingen in verschillende sectoren

De orbitaalmotor uit de HANJIU OMP-serie bedient een uitzonderlijk breed scala aan toepassingen in meerdere industriële sectoren, waarbij gebruik wordt gemaakt van het hoge startkoppel, de compacte afmetingen en betrouwbare prestaties onder veeleisende omstandigheden.

5.1 Bouwmachines

Bouwmachines vertegenwoordigen een van de grootste toepassingssegmenten voor orbitaalmotoren uit de OMP-serie. Typische installaties zijn onder meer zwenkaandrijvingen voor minigraafmachines en compacte laders, wielaandrijvingen voor schrankladers en compacte rupsladers, vijzelaandrijvingen voor paalgraafmachines en funderingsboorapparatuur, lieraandrijvingen voor bedrijfswagens en kraanarmen, en trommelrotatiesystemen voor betonmixers. De modellen OMP 50 tot en met OMP 200 domineren in deze sector en bieden het koppel en de duurzaamheid die nodig zijn voor continu grondverzet en materiaaloverslag.

5.2 Landbouwmachines

Moderne landbouwmachines zijn grotendeels afhankelijk van orbitale motoren voor functies als haspel- en vijzelaandrijvingen van maaidorsers, op een tractor gemonteerde werktuigkracht zoals maaiers, frezen en balenpersen, voortstuwing van het centrale draaipunt van het irrigatiesysteem, ventilatoraandrijvingen voor wijngaard- en boomgaardsproeiers en aandrijvingen voor mengwagens voor veevoer. De OMP 80-, OMP 100- en OMP 160-modellen zijn bijzonder geschikt voor landbouwtoepassingen waar weerstand tegen vervuiling, temperatuurvariatie en intermitterende zware belasting essentieel zijn.

5.3 Mijnbouw, bosbouw en maritieme toepassingen

In de mijnbouwsector drijven OMP-motoren de rotatiekoppen van booreilanden, transportbandaandrijvingen en tractiesystemen voor ondergrondse bedrijfsvoertuigen aan. Bosbouwapparatuur maakt gebruik van deze motoren voor het roteren van de boomstamgrijper, aandrijving van de oogstmachine en het knikken van de uitrijkraan. Maritieme toepassingen omvatten ankerlieraandrijvingen, kaapstanderoperaties, actuatoren voor luikdeksels en systemen voor het inzetten van visuitrusting. De modellen met grotere cilinderinhoud, waaronder de OMP 250, OMP 315 en OMP 400, bieden het aanzienlijke koppel dat nodig is voor deze veeleisende toepassingen.

5.4 Industriële apparatuur en apparatuur voor speciale doeleinden

Industriële automatiseringstoepassingen omvatten transportsystemen, meng- en mengapparatuur, roterende indexeertafels, verwerking van kunststofspuitgietmatrijzen en textielmachines. Installaties voor speciale doeleinden omvatten borstelaandrijvingen voor straatvegers, onderhoudsapparatuur voor start- en landingsbanen op luchthavens, sneeuwblazervijzel en rotatie van de afvoergoot, haspelaandrijvingen voor gazononderhoud en verdichtingssystemen voor afvalbeheerapparatuur. De HANJIU OMP-serie biedt de veelzijdigheid om te voldoen aan vrijwel elke hydraulische vermogensvereiste bij lage snelheid en hoog koppel.

Hoofdstuk 6 Kwaliteitsborging en wereldwijde distributie

HANJIU Technology exploiteert een ultramoderne productiefaciliteit in Shijiazhuang, provincie Hebei, China, uitgerust met precisie-CNC-bewerkingscentra, geautomatiseerde assemblagelijnen en uitgebreide testapparatuur. Het kwaliteitsmanagementsysteem is gecertificeerd volgens de ISO 9001-normen en garandeert een consistente productkwaliteit en continue procesverbetering.

● Elke HANJIU-orbitaalmotor ondergaat 100% druktests bij 1,5 keer de maximale nominale druk om de integriteit van de behuizing en de afdichtingsprestaties te verifiëren

● Prestatietests bevestigen de uitgangssnelheid, het koppel en de volumetrische efficiëntie binnen gespecificeerde toleranties voor elke geproduceerde eenheid

● Dimensionale inspectie met behulp van precisiemeetapparatuur garandeert uitwisselbaarheid met Danfoss- en andere OEM-specificaties

● Naleving van de CE-markering bevestigt de naleving van de Europese richtlijnen voor machineveiligheid voor alle producten die naar de EU-markten worden geëxporteerd

● Alle motoren worden geleverd met een garantie van 12 maanden tegen materiaal- en fabricagefouten onder normale bedrijfsomstandigheden

Het wereldwijde distributienetwerk omvat geautoriseerde dealers en servicepartners in meer dan 80 landen, met strategische magazijnlocaties die een snelle levering aan de belangrijkste markten garanderen. De exportvolumes van HANJIU zijn jaar na jaar consistent gegroeid, wat het vertrouwen van internationale klanten in productkwaliteit, concurrerende prijzen en responsieve service weerspiegelt.

Hoofdstuk 7 Bestelgids en technische ondersteuning

Het specificeren van de juiste HANJIU OMP-orbitaalmotor voor een bepaalde toepassing vereist overweging van verschillende belangrijke parameters. Het selectieproces begint met het bepalen van het vereiste koppel bij de gespecificeerde werkdruk, en vervolgens verifiëren of het resulterende debiet en toerental binnen het continue nominale bereik van de motor vallen.

7.1 Selectieprocedure

● Stap 1: Bereken het vereiste koppel inclusief toepassingsveiligheidsfactor (doorgaans 1,2 tot 1,5)

● Stap 2: Bepaal de beschikbare systeemdruk en controleer of de motordruk geschikt is

● Stap 3: Bereken het vereiste debiet op basis van de gewenste uitvoersnelheid en de geselecteerde verplaatsing

● Stap 4: Controleer of de berekende snelheid, flow en druk allemaal binnen de continue specificaties vallen

● Stap 5: Selecteer het astype, de montageflens en de poortconfiguratie om aan de installatievereisten te voldoen

7.2 Kanalen voor technische ondersteuning

HANJIU Technology biedt uitgebreide technische ondersteuning via meerdere kanalen: direct telefonisch advies tijdens kantooruren; e-mail technisch onderzoek met gegarandeerd antwoord binnen 2 uur; online documentatie inclusief datasheets, installatiehandleidingen en gidsen voor probleemoplossing; videotechnische ondersteuning voor complexe diagnostische situaties; en on-site buitendienst voor grote accounts en distributeurs. Het technische ondersteuningsteam bestaat uit gekwalificeerde hydraulische ingenieurs met uitgebreide praktische ervaring in bouw-, landbouw-, mijnbouw- en industriële toepassingen.

Conclusie

De orbitale hydraulische motor uit de HANJIU OMP-serie biedt een overtuigende combinatie van geverifieerde kwaliteit, uitgebreide specificatiedekking en aanzienlijk kostenvoordeel voor OEM- en aftermarket-toepassingen wereldwijd. Met 14 cilinderinhoudvarianten die een continu koppel van 33 Nm tot 435 Nm bieden, drukwaarden tot 175 bar en volledige uitwisselbaarheid van afmetingen met de Danfoss OMP-serie, voldoet HANJIU aan het volledige spectrum van hydraulische vermogensvereisten bij lage snelheden en hoge koppels.

De uitgebreide beschikbaarheid van reserveonderdelen, de responsieve technische ondersteuning en het bewezen wereldwijde distributienetwerk positioneren HANJIU als een betrouwbare langetermijnpartner voor fabrikanten van apparatuur, hydraulische distributeurs en onderhoudsorganisaties die de inkoopkosten willen optimaliseren zonder de operationele betrouwbaarheid in gevaar te brengen. Terwijl de hydraulische technologie blijft evolueren in de richting van een hogere efficiëntie en slimmere integratie, blijft HANJIU zich inzetten voor het bevorderen van zijn orbitale motorproductlijn door voortdurende innovatie en investeringen in uitmuntende productie.

Referenties

[1] Danfoss stroomoplossingen. Orbitaalmotoren type OMP, OMR en OMH Technische informatie [520L0262 Rev DA]. 2014.

[2] Danfoss Power Solutions. Gegevensblad OMP X 50 orbitale motor [referentie 11186729]. 2023.

[3] Danfoss stroomoplossingen. Gegevensblad OMP X 200 orbitale motor [referentie 11185705]. 2023.

[4] Shijiazhuang Hanjiu Technology Co., Ltd. HANJIU OMP-serie orbitale motorproductcatalogus. 2024.

[5] Shijiazhuang Hanjiu Technology Co., Ltd. Modelkruisreferentiegids: HANJIU versus Danfoss, Eaton, M+S. 2024.

[6]ISO9001:2015. Kwaliteitsmanagementsystemen - Vereisten. Internationale Organisatie voor Standaardisatie.

[7] Richtlijn 2006/42/EG. Machinerichtlijn. Europees Parlement en Raad.
