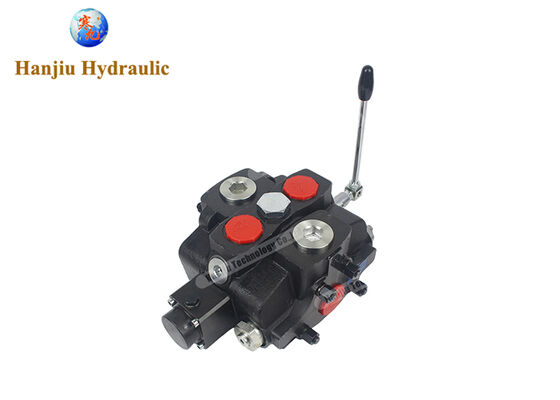

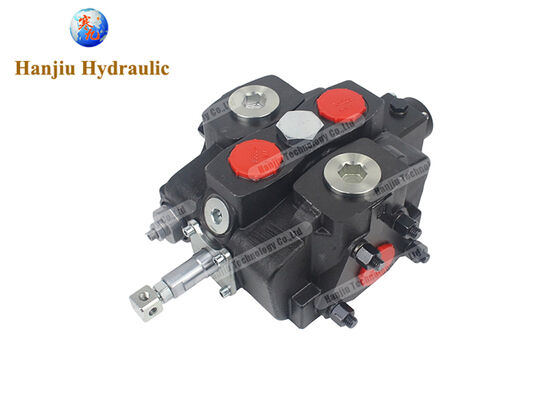

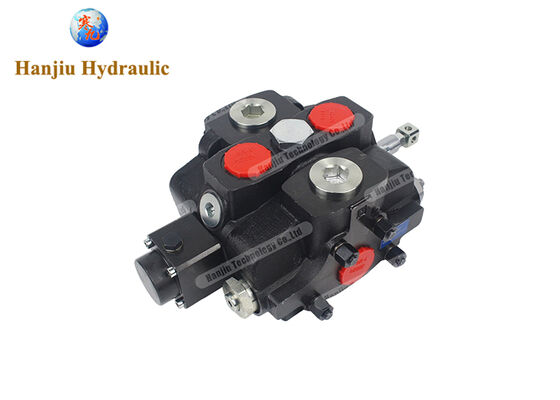

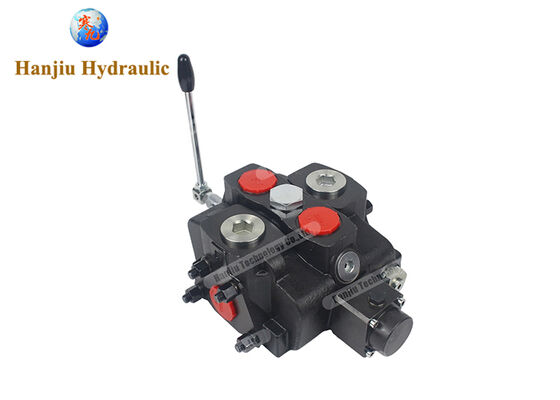

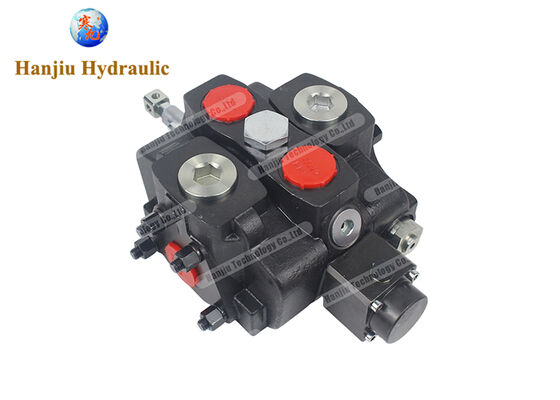

SD25/1 Richtingafsluiter, 3 posities, A B gesloten in neutraal, 240 LPM, 315 BAR



SD25/1 Richtingsregelklep, 3 standen, A B Gesloten in Neutraal, 240 LPM, 315 BAR





stroomsnelheid	240 liter
aantal spoelen	1 Spoel
inlaatsectie klep	zij-inlaat, met overdrukventiel
instelbare druk overdrukventiel	315 bar
inlaatpoort maat	G1
spoeltype	3 standen
handgreep zij-configuratie	standaard handgreep
spoelkap zij-configuratie	3 standen dubbelwerkend, A/B Gesloten in Neutraal
werksectie configuratie	standaard type
werkpoort maat	G3/4
uitlaatsectie type	zij-uitlaat
uitlaatpoort maat	G1













Richtingsregelklep 20-380L, 100 - 350 BAR





Hydraulische Richtingsregelkleppen – Volledig Compatibel met Walvoil, Hydrocontrol, Badestnost en Andere Europese en Amerikaanse Merken

Wij zijn een professionele fabrikant van hydraulische richtingsregelkleppen in China. Onze producten omvatten diverse regelmethoden, waaronder handmatig, elektrisch, pneumatisch, elektrohydraulisch, elektro-elektrisch, elektromagnetisch en afstandsbediening. De stroomsnelheden variëren van 20 tot 300 L/min en de drukken kunnen oplopen tot 315 bar.



SD klep	Stroom	Max Druk	Spoel
SD 25	240L/Min / 63 GPM	315 BAR	1-12 secties
SDS 180	160L/Min / 42 GPM	315 BAR	1-12 secties
SDS 380	380L/Min / 100 GPM	315 BAR	1-12 secties
SD 4	45L/Min / 11.8 GPM	315 BAR	1 sectie
SD 5	45L/Min / 11.8 GPM	315 BAR	1-7 secties
SD 45	45L/Min	315 BAR	1-7 secties
SD 55	45L/Min	315 BAR	1-7 secties
SD11	70 LPM / 19.6 GPM	315 BAR	1-5 sectie
SD14	120 LPM / 31.5 GPM	315 BAR	1 Sectie
SD18	160 LPM / 42 GPM	315 BAR	1-4 Sectie





Onze hydraulische kleppen kunnen Italiaanse en Europese topmerken zoals Walvoil, Hydrocontrol en Badestnost volledig vervangen of evenaren. Ze zijn geschikt voor diverse toepassingen, waaronder bouwmachines, landbouwmachines, hoogwerkers, materiaaltransportapparatuur en industriële voertuigen.





I. Waarom zouden distributeurs, machinefabrikanten en reparatiewerkplaatsen bij ons inkopen?



1. Distributeurs: Hoge winstmarges en snelle voorraadomzet



Onze hydraulische kleppen zijn geprijsd op slechts 30%-50% van Europese en Amerikaanse merken, waardoor er ruime winstmarges overblijven voor distributeurs. De stroomsnelheden bestrijken 20-380 L/min, en het aantal eenheden kan worden uitgebreid van 1 tot 12 of meer, wat een one-stop oplossing biedt voor diverse ondersteunende behoeften, van lichte landbouwmachines tot zware bouwmachines. We bieden ook OEM-maatwerkdiensten, ter ondersteuning van de creatie van onafhankelijke merken en om distributeurs te helpen bij het opbouwen van langdurige klantloyaliteit.



2. Machinefabrikanten (OEM): Lagere inkoopkosten en geoptimaliseerde toeleveringsketen



Machinefabrikanten hebben kerncomponenten nodig die betrouwbaar zijn, consistente parameters hebben en stabiele levertijden bieden. Onze hydraulische kleppen zijn volledig compatibel met Europese en Amerikaanse merken wat betreft afmetingen, montageflenzen, poortspecificaties, drukclassificaties en stroomcurves, waardoor directe vervanging van bestaande configuraties mogelijk is zonder het ontwerp van de hostmachine aan te passen. We ondersteunen maatwerk op basis van tekeningen – niet-standaard klepkernfuncties, speciale poortposities, solenoïdes met verschillende spanningen en corrosiebestendige coatings kunnen naar behoefte worden aangepast. Door voor ons te kiezen, verlaagt u uw inkoopkosten, verkort u de responstijd van de toeleveringsketen en minimaliseert u de lange wachttijden die gepaard gaan met geïmporteerde merken.



3. Reparatie Service Provider: Complete Onderdelenvoorziening, Snelle Levering



De reparatiemarkt is het meest kwetsbaar voor moeilijkheden bij het verkrijgen van onderdelen, lange doorlooptijden en ondoorzichtige prijzen. Wij leveren een compleet assortiment van gemakkelijk beschadigbare onderdelen, waaronder afdichtingskits, klepkernassemblages, veerassemblages en elektromagneetspoelen. Standaardproducten worden binnen 7-15 dagen verzonden, met ruime voorraad en snelle respons, waardoor reparateurs de stilstand van apparatuur aanzienlijk kunnen verminderen. Vergeleken met de lange (60-90 dagen) after-sales servicecycli van Europese en Amerikaanse merken, bieden wij een significant tijds voordeel.







II. Wat zijn onze voordelen ten opzichte van Europese en Amerikaanse merken?





Voordeel 1: Aanzienlijk Prijsvoordeel, Toonaangevende Kosteneffectiviteit



Door industriële cluster-effecten en een verticaal geïntegreerde toeleveringsketen (gieten, CNC precisiebewerking, klepkern slijpen en geïntegreerde afdichtingscomponenten) zijn onze productiekosten aanzienlijk lager dan die van Europese en Amerikaanse fabrikanten. Hydraulische kleppen met vergelijkbare prestaties worden geprijsd op 30%-50% van Europese en Amerikaanse merken, zonder concessies te doen aan de kwaliteit. Binnenlandse hydraulische klepproducten hebben technologie bereikt die vergelijkbaar is met geïmporteerde merken, terwijl ze een ongeëvenaard prijsvoordeel bieden.



Voordeel Twee: Uitgebreide Technische Parameter Vergelijking, Naadloze Uitwisselbaarheid



Onze hydraulische kleppen zijn volledig compatibel met internationale merken wat betreft drukclassificatie (tot 315 bar), stroombereik (20-380 L/min), aantal eenheden (1-12 eenheden) en middenpositiefuncties. Ze kunnen direct corresponderende modellen van merken zoals Walvoil, Hydrocontrol en Badestnost vervangen. Bijvoorbeeld, de Walvoil SD5-serie heeft een nominale stroom van 45 L/min, een druk van 315 bar en kan in maximaal 7 eenheden worden gebruikt; onze corresponderende productparameters zijn volledig compatibel.



Voordeel Drie: Uitgebreide Regelmethoden, Brede Dekking



Onze producten ondersteunen meerdere regelmethoden, waaronder handmatig, elektrisch, pneumatisch, elektrohydraulisch, elektrisch, elektromagnetisch en afstandsbediening. De elektrohydraulische regelmethode combineert de voordelen van elektronische en hydraulische technologieën, waarbij de positie van de klepkern continu wordt aangepast door het ingangssignaal te regelen om de druk en stroom van het hydraulische systeem nauwkeurig te regelen, wat een hoge precisiebediening garandeert in precisiehydraulische systemen die een hoge regelnauwkeurigheid vereisen. Van eenvoudige handmatige bediening tot complexe geautomatiseerde afstandsbediening, wij kunnen passende oplossingen bieden.



Voordeel 4: Modulaire/Integrale Structuur Beschikbaar, Flexibele Aanpasbaarheid



De modulaire meerwegklep maakt gebruik van een bouwsteenontwerp, waarbij elke functionele module flexibel kan worden gecombineerd volgens de werkelijke behoeften. Het is gemakkelijk te demonteren en opnieuw te monteren, biedt krachtige functionaliteit en vergemakkelijkt het toevoegen of verwijderen van verbindingen. De integrale meerwegklep heeft een compacte structuur, hoge stijfheid en uitstekende afdichting, waardoor deze geschikt is voor toepassingen met beperkte installatieruimte. Beide structuren kunnen worden aangepast met overdrukventielen, bijvulventielen en combinatiekleppen om flexibel te voldoen aan de behoeften van verschillende hostsystemen.



Voordeel 5: Korte Levertijd, Stabiele Levering



Europese en Amerikaanse merken hebben vaak levertijden van 60-90 dagen, sterk beïnvloed door schommelingen in de wereldwijde toeleveringsketen. Door gebruik te maken van het goed ontwikkelde ecosysteem voor de productie van hydraulische componenten in China en onze eigen stabiele productiecapaciteit, kunnen standaardmodellen binnen 7-15 dagen worden verzonden, en bulkorders kunnen na onderhandeling worden geregeld voor snelle productie. Voor OEM-fabrikanten betekent dit kortere productiewachttijden en snellere marktresponsmogelijkheden.



Voordeel 6: Volledige Certificeringen, Onbelemmerde Export



Onze producten zijn ISO 9001 gecertificeerd voor kwaliteitsmanagementsystemen en voldoen aan internationale normen zoals CE, waardoor soepele export naar wereldwijde markten mogelijk is, waaronder Europa, Noord-Amerika, Zuidoost-Azië, Zuid-Amerika, het Midden-Oosten en Afrika. De cluster van de Chinese hydraulische componentenindustrie heeft een sterk gespecialiseerd toeleveringsketensysteem gevormd, met geavanceerde CNC-bewerkingscentra, warmtebehandelingslijnen en volledig hydraulische testbanken om de dimensionale nauwkeurigheid en functionele consistentie van producten te garanderen.





III. Belangrijkste Toepassingsgebieden van Hydraulische Richtingsregelkleppen



Richtingsregelkleppen zijn het "zenuwcentrum" van een hydraulisch systeem, gebruikt om de stroomrichting, de aan/uit-status en de stroomverdeling van hydraulische olie te regelen. Ze worden veel gebruikt in:





Bouwmachines: Graafmachines, wielladers, bulldozers, walsen, kranen, vorkheftrucks, verreikers, schrankladers, graaflaadcombinaties, vrachtwagenkranen, betonpomptrucks, betonmixers



Landbouwmachines: Tractoren, maaidorsers, balenpersen, sproeiers, mestverspreiders, grasmaaiers, zaaimachines, verreikers voor landbouwtoepassingen



Industriële Hoogwerkers Platforms: Schaarhoogwerkers, Knikarmhoogwerkers



Materiaaltransportapparatuur: Vorkheftrucks, Stapelaars, Palletwagens, Hefplatforms, Lieren, Takels



Industriële Voertuigen: Vuilniswagens, Vuilnisperswagens, Veegmachines, Vloerschrobmachines, Mijnbouwmachines



Bosbouwmachines: Houtkapmachines, Houtoogstmachines, Houtsnipperaars, Onkruidbestrijders





Scheepvaartmachines: Dekmachines, Stuursystemen, Ankerlieren



Industriële Automatisering: Spuitgietmachines, Persen, Machinegereedschappen, Hydraulische systemen voor productielijnen







IV. Correct Gebruik van Hydraulische Richtingsregelkleppen



1. Selectie Overwegingen



Voordat u een klep selecteert, dient u te bevestigen dat de volgende belangrijke parameters compatibel zijn:



Afstemming Stroomsnelheid: De nominale stroomsnelheid van de klep moet ≥ 1,1–1,2 keer de vereiste stroomsnelheid van het systeem zijn (met marge). Bereken de totale maximale stroomsnelheid van alle actuatoren (hydraulische cilinders, motoren) en selecteer een passende klepspecificatie. Vermijd "ondermaatse" kleppen – onvoldoende stroomsnelheid kan leiden tot oververhitting van de klep, lekkage of trage actuatorwerking.



Afstemming Druk: De nominale druk van de klep moet ≥ de hoogste werkdruk van het systeem zijn, die 315 bar kan bereiken.



Regelmethode: Definieer duidelijk de bedieningsmethode (handmatig, elektrisch, pneumatisch, elektrohydraulisch, etc.) en de vereisten voor de reactiesnelheid. Handmatige bediening is geschikt voor eenvoudige bedrijfsomstandigheden; elektrohydraulische proportionele regeling is geschikt voor geautomatiseerde systemen; pneumatische bediening is geschikt voor explosieveilige omgevingen.



Structurele Vorm: Selecteer een integrale (compacte) of gesegmenteerde (flexibele uitbreiding) ontwerp op basis van de installatieruimte.



Functie Neutrale Positie: Bevestig het type functie van de neutrale positie (bijv. sluiting neutrale positie, ontlasting neutrale positie, drukbehoud neutrale positie, etc.) om continue en schokvrije schakeling te garanderen.



Poort Specificaties: Bevestig de specificaties en richting van de inlaat/uitlaat en werkpoorten (G-schroefdraad, UNF-schroefdraad, SAE-flens, etc.) om de leidinglayout te vergemakkelijken.





2. Installatie Vereisten



Controleer voor installatie of de nominale druk, nominale stroomsnelheid en de functie van de spoelklep voldoen aan de vereisten van het hydraulische systeem. Installatiepunten omvatten:



De montageplaat en beugel moeten vlak zijn, en de aanhaalspanning van de montageschroeven moet gelijkmatig zijn om torsie van het klephuis te voorkomen.



Voor meerwegkleppen met meerdere klepse ctics, zorg ervoor dat de dubbelzijdige draadstang wordt vastgezet met het gespecificeerde koppel (meestal 95–120 N·m). Onvoldoende aanhaal koppel veroorzaakt olielekkage tussen de klepse ctics.



Bij het installeren van het externe klepbedieningsmechanisme, zorg ervoor dat de spoelklep vrij beweegt zonder vast te lopen en voorkom zijdelingse krachten op de klepkern.



Bij installatie op machines die onderhevig zijn aan hevige trillingen, moeten trillingsdempende maatregelen worden genomen.



Sluit de inlaat (P), retour (T) en alle werkpoorten (A/B) correct aan. Hogedrukolie mag nooit via de retourpoort binnenkomen om beschadiging van het klephuis te voorkomen.



Systeemleidingen mogen niet te dun of te lang zijn om verhoogd drukverlies en systeemoververhitting te voorkomen.



Als er in de buurt van de klep wordt gelast, voorkom dan dat lasspatten de O-ringen, stofringen en blootgestelde delen van de spoelklep beschadigen.







3. Vereisten Hydraulische Olie



De werkolie moet schoon zijn, met een filtratienauwkeurigheid van niet meer dan 10 µm. Het hoogste contaminatieniveau van de hydraulische vloeistof mag niet lager zijn dan ISO 4406 19/16, met een viscositeitsbereik van 10–400 mm²/s en een temperatuurbereik gecontroleerd tussen -20°C en +80°C.





4. Dagelijkse Bediening en Onderhoud



Controleer regelmatig het oliepeil en de reinheid om te voorkomen dat onzuiverheden de openingen of spleten van de klep verstoppen, wat vastlopen kan veroorzaken.

Vervang de hydraulische olie en het filterelement elke 500–1000 uur, afhankelijk van de bedrijfsomstandigheden van de apparatuur.

Wanneer de apparatuur gedurende langere perioden niet wordt gebruikt, wordt aanbevolen om de apparatuur periodiek te starten en de klep meerdere keren te laten werken om vastlopen van de klepkern te voorkomen.





V. Veelvoorkomende Probleemoplossing en Reparatie Methoden



1. Spoelklep kan niet terugkeren of positioneert onnauwkeurig



• Mogelijke Oorzaken | Oplossing
• Terugstelveer Vervormd | Vervang Terugstelveer
• Positioneer Veer Vervormd | Vervang Positioneer Veer
• Positioneer Huls Versleten | Vervang Positioneer Huls
• Vuil Tussen Klephuis en Spoelklep | Reinig Klephuis en Spoelklep
• Onflexibel Extern Regelmechanisme | Pas Regelmechanisme Aan en Draai Verbindingsschroeven Vast





2. Externe Lekkage



• Mogelijke Oorzaken | Oplossing
• Verouderde of Beschadigde O-ringen aan Beide Einden van het Omkeerklep Huis | Vervang O-ringen
• Beschadigde O-ringen Tussen Klephuis Contactoppervlakken | Vervang O-ringen
• Onvoldoende Aanhaal koppel van Dubbelzijdige Schroef in Meerwegkleppen | Draai Vast tot het Gespecificeerde Koppel (ongeveer 120 N·m)



3. Instabiele of Onvermogen om de Veiligheidsklep Druk Aan te Passen

• Mogelijke Oorzaken | Oplossing
• Vervormde Drukregelveer | Vervang Hogedrukveer
• Versleten Pilotklep | Vervang Pilotklep
• Losse Borgmoer | Draai Pilotklep Vast
• Verstopte Beschadigingsopening van de Hoofd Klepkern | Reinig Hoofd Klepkern om Beschadigingsopening te Verwijderen
• Pond Storing (Onvoldoende Olie Toevoer) Revisie Hydraulische Pomp



4. Het werkmechanisme zakt merkbaar wanneer de spoelklep in de neutrale positie staat.

• Mogelijke Oorzaken Probleemoplossing
• Verhoogde speling tussen het klephuis en de spoelklep door slijtage Reparatie of vervanging van de spoelklep
• Spoelklep verkeerd uitgelijnd Zorg voor uitlijning van de spoelklep
• Slijtage of vervuiling bij de conische klep Vervang de conische klep of verwijder verontreinigingen.



5. Meerwegklep storing (langzame of geen werking)

• Probleemoplossing Richting Oplossingen
• Vervuiling of verstopping van hydraulische olie Reinig de meerwegklep grondig en vervang het filter
• Slijtage van interne klepkern of afdichtingen Vervang beschadigde onderdelen
• Gedegradeerde hydraulische olie Tap de oude olie volledig af en vul met nieuwe olie die voldoet aan de normen
• Storing van de solenoïdeklep (elektrisch gestuurde klep) Controleer de spoel en het circuit van de solenoïdeklep; vervang de solenoïdeklep indien nodig
• Hoge omgevingstemperatuur Verbeter de werkomstandigheden om de effecten van hoge temperaturen op de klep te voorkomen
• Losse secundaire overdrukventiel of verstopte smooropening Controleer het secundaire overdrukventiel en demonteer en reinig de smooropening.



6. Onderhoudstips

• Voorafgaand aan onderhoud moet een voorlopige inspectie worden uitgevoerd: Controleer of de hydraulische olie schoon is, of het oliepeil normaal is, en of er duidelijke schade of lekkage is aan de buitenkant van de meerwegklep.
• Na demontage en reiniging, controleer de staat van alle klepkernen, afdichtingen en veren. Beschadigde onderdelen mogen niet worden gelast of rechtgezet; ze moeten worden vervangen.
• Controleer bij elektrohydraulische/elektrohydraulische kleppen of de solenoïdeklep en de bijbehorende circuits correct functioneren.
• Als de interne schade ernstig is, wordt aanbevolen de gehele meerwegklep te vervangen om de veiligheid van het systeem te garanderen.
• Het wordt aanbevolen om verouderde afdichtingen tijdens onderhoud te vervangen om ervoor te zorgen dat de prestaties van de klep worden hersteld naar fabrieksinstellingen.





VI. Welke problemen kan ik dealers, machinefabrikanten en onderhoudsbedrijven helpen oplossen?





Wat ik distributeurs kan helpen oplossen:



• Zorg voor een stabiele levering van goederen en concurrerende prijzen, waardoor u een prijsvoordeel kunt behalen in de lokale markt.
• Ondersteun OEM-branding en aangepaste branding om u te helpen merkwaarde op te bouwen.
• Lever productcatalogi, technische gegevens en marktsteun om u te helpen de markt snel te openen.
• Voldoende voorraad van standaardmodellen om te voldoen aan de snelle leveringsbehoeften van kleine en middelgrote bestellingen.
• Ons after-sales technische team is altijd online om u te helpen bij het beantwoorden van klantselectie- en technische vragen.





Wat ik machinefabrikanten (OEM's) kan helpen oplossen:



• Help de inkoopkosten van kerncomponenten te verlagen en de winstmarge van de gehele machine te verhogen.
• Lever alternatieven die volledig compatibel zijn met Italiaanse merken qua afmetingen en prestaties, zonder dat er ontwerpwijzigingen nodig zijn.
• Stroomdekking 20–380 Volledig L/min bereik, flexibele configuratie van 1–12 eenheden om nauwkeurig te voldoen aan verschillende hostvereisten.
• Kleine batch maatwerk is beschikbaar; niet-standaard configuraties kunnen worden verwerkt volgens de verstrekte tekeningen (speciale klepkernfuncties, niet-standaard oliepoorten, elektromagneten met verschillende spanningen, speciale coatings, etc.).
• Stabiele levering en voorspelbare levertijden (standaardproducten verzonden binnen 7-15 dagen) zorgen ervoor dat uw productieschema niet wordt beïnvloed door schommelingen in de toeleveringsketen.
• Hulp bij systeemafstemming en inbedrijfstelling ter plaatse wordt geboden om een stabiele werking na installatie te garanderen.





 Wat ik reparatie service providers kan helpen oplossen:



• Verkort de wachttijd voor onderdelen – Standaardproducten worden binnen 7-15 dagen verzonden, waardoor verliezen door stilstand van apparatuur aanzienlijk worden verminderd.
• Lever complete sets van gemakkelijk beschadigbare onderdelen, waaronder afdichtingskits, klepkernassemblages, veerassemblages en elektromagneetspoelen, wat een one-stop oplossing biedt.
• Ons technische team biedt ondersteuning bij probleemoplossing en reparatiebegeleiding om uw service-efficiëntie te verbeteren.
• Transparante prijzen, complete onderdelenvoorziening en tijdige respons helpen u een goede reputatie op te bouwen bij eindklanten.





VII. Welkom om bij ons in China te kopen.





Wij zijn gevestigd in Shijiazhuang City, provincie Hebei, en zijn een professionele fabrikant van hydraulische richtingsregelkleppen met vele jaren ervaring in R&D en productie van hydraulische kleppen. Onze belangrijkste producten omvatten:



• Hydraulische richtingsregelkleppen (meerweg richtingskleppen) – Handmatige, elektrische, pneumatische, elektrohydraulische, elektro-elektrische, elektromagnetische en afstandsbedieningsopties zijn beschikbaar, met opties voor integrale of gesegmenteerde types. Stroomsnelheden variëren van 20–380 L/min, en drukken tot 315 L/min. bar
• Hydraulische Motoren (OMM/OMR/OMT/OMV/BM3/BMR/BMRS/BMS/BMP/BMH/BMT, etc.)
• Volledige Hydraulische Stuuras Series (101S/OSPC/OSPB/HKUS/BZZ-B, etc.)
• BK10 Serie Statische Natte Hydraulische Remmen





Rechtstreeks inkopen bij onze fabriek in China levert u op:



• Concurrerende fabrieksprijzen – eliminatie van tussenpersonen
• Professionele technische ondersteuning – volledige assistentie van selectie tot installatie
• Stabiele leveringsgarantie – onze eigen productielijn + volwassen toeleveringsketen
• Flexibele aanpassingsmogelijkheden – verwerking op basis van verstrekte tekeningen, OEM-aanpassing



Onze producten worden geëxporteerd naar vele landen en regio's wereldwijd, veel gebruikt in bouwmachines, landbouwmachines, hoogwerkers, bosbouwmachines, scheepvaartmachines en andere gebieden, en worden vertrouwd door onze klanten.



Wij verwelkomen wereldwijde distributeurs, OEM-fabrikanten en serviceproviders om onze fabriek in China te bezoeken om samenwerking te bespreken. Of u nu monster testen, technische consultatie of bulkinkoop nodig heeft, wij zullen u van dienst zijn met een professionele houding en hoogwaardige producten.





Neem nu contact met ons op voor onze productcatalogus en prijzen!



Voor de nieuwste productspecificaties, selectiebegeleiding en prijzen, neem direct contact op met ons verkoopteam om de officiële producthandleiding en algemene voorwaarden te verkrijgen.
