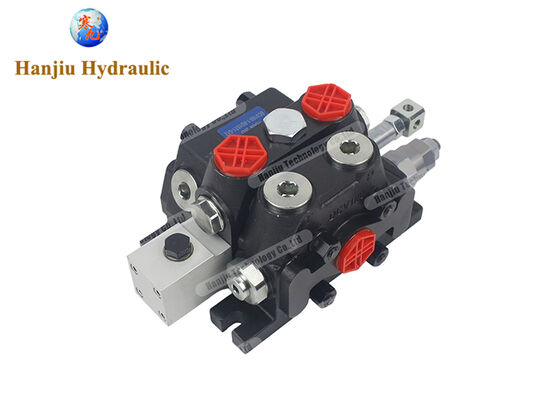

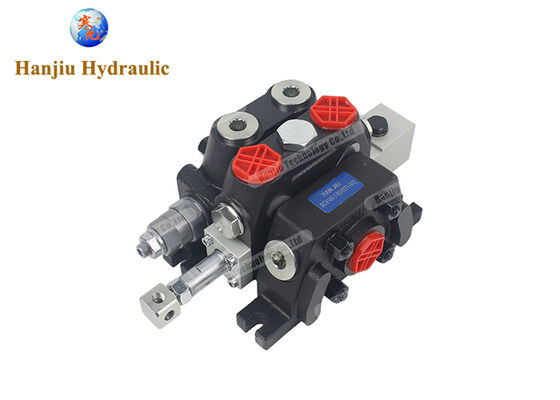

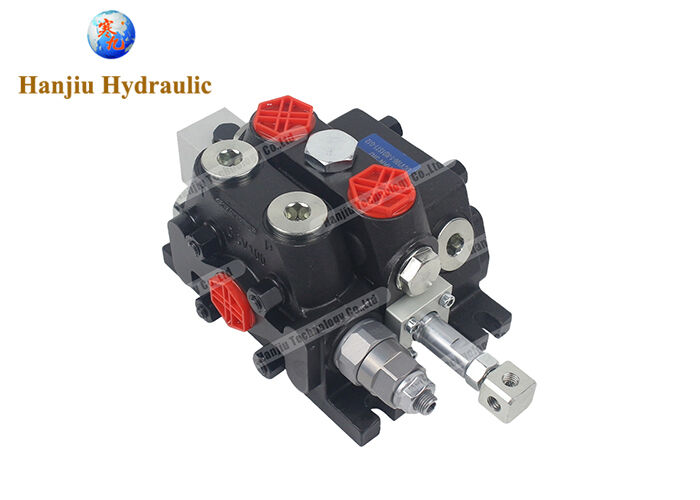

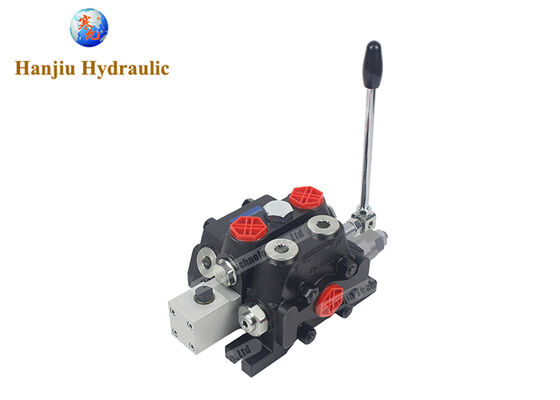

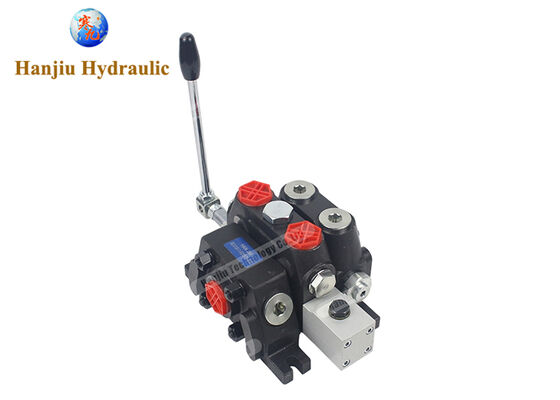

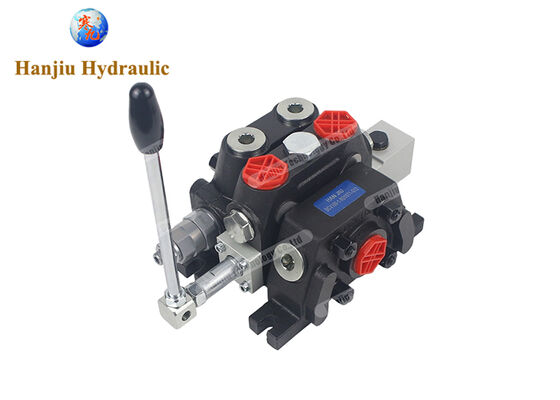

Richtingscontroleventiel 20-200L, 100 - 350 BAR



Directionele regelklep 20-200L, 100 - 350 BAR





Hydraulische directionele regelkleppen – Volledig compatibel met Walvoil, Hydrocontrol, Badestnost en andere Europese en Amerikaanse merken

Wij zijn een professionele fabrikant van hydraulische directionele regelkleppen in China. Onze producten omvatten diverse regelmethoden, waaronder handmatig, elektrisch, pneumatisch, elektrohydraulisch, elektro-elektrisch, elektromagnetisch en afstandsbediening. Debieten variëren van 20 tot 200 L/min en drukken kunnen oplopen tot 315 bar.





DCV-klep	Debiet	Nom. Druk	Schuif
DCV 20	20L/min	100 ~315 BAR	1-12 secties
DCV 40	40L/min	100 ~315 BAR	1-12 secties
DCV 45	45L/min	100 ~315 BAR	1-12 secties
DCV 60	60L/min	100 ~315 BAR	1-12 secties
DCV 100	100L/min	100 ~315 BAR	1-12 secties
DCV 140	140L/min	100 ~315 BAR	1-12 secties
DCV 200	200L/min	100 ~315 BAR	1-12 secties





Onze hydraulische kleppen kunnen de belangrijkste Italiaanse en Europese merken zoals Walvoil, Hydrocontrol en Badestnost volledig vervangen of evenaren. Ze zijn geschikt voor diverse toepassingen, waaronder bouwmachines, landbouwmachines, hoogwerkers, materiaalbehandelingsapparatuur en industriële voertuigen.I. Waarom zouden distributeurs, machinefabrikanten en reparatiewerkplaatsen bij ons kopen?1. Distributeurs: Hoge winstmarges en snelle voorraadomzetOnze hydraulische kleppen zijn geprijsd op slechts 30%-50% van Europese en Amerikaanse merken, waardoor er ruime winstmarges overblijven voor distributeurs. Debieten dekken 20-200 L/min, en het aantal secties kan worden uitgebreid van 1 tot 12 of meer, wat een one-stop-oplossing biedt voor diverse ondersteunende behoeften, van lichte landbouwmachines tot zware bouwmachines. We bieden ook OEM-maatwerkdiensten, ter ondersteuning van de creatie van onafhankelijke merken en om distributeurs te helpen bij het opbouwen van langdurige klantloyaliteit.2. Machinefabrikanten (OEM): Lagere inkoopkosten en geoptimaliseerde toeleveringsketenMachinefabrikanten hebben kerncomponenten nodig die betrouwbaar zijn, consistente parameters hebben en stabiele levertijden bieden. Onze hydraulische kleppen zijn volledig compatibel met Europese en Amerikaanse merken wat betreft afmetingen, montageflenzen, poortspecificaties, drukclassificaties en debietcurven, waardoor directe vervanging van bestaande configuraties mogelijk is zonder het ontwerp van de machine aan te passen. We ondersteunen maatwerk op basis van tekeningen – niet-standaard klepschuiffuncties, speciale poortposities, solenoïdes met verschillende spanningen en corrosiebestendige coatings kunnen naar behoefte worden aangepast. Kiezen voor ons verlaagt uw inkoopkosten, verkort de responstijd van de toeleveringsketen en minimaliseert de lange wachttijden die gepaard gaan met geïmporteerde merken.3. Reparatie Service Provider: Complete Onderdelenvoorziening, Snelle Levering





De reparatiemarkt is het meest kwetsbaar voor moeilijkheden bij het verkrijgen van onderdelen, lange levertijden en ondoorzichtige prijzen. Wij leveren een compleet assortiment van gemakkelijk beschadigbare onderdelen, waaronder afdichtingskits, klepschuifassemblages, veerassemblages en elektromagneetspoelen. Standaardproducten worden binnen 7-15 dagen verzonden, met ruime voorraad en snelle respons, waardoor reparateurs de stilstand van apparatuur aanzienlijk kunnen verminderen. Vergeleken met de lange (60-90 dagen) after-sales servicecycli van Europese en Amerikaanse merken, bieden wij een significant tijds voordeel.



II. Wat zijn onze voordelen ten opzichte van Europese en Amerikaanse merken?



Voordeel 1: Aanzienlijk Prijsvoordeel, Toonaangevende Kosteneffectiviteit



Door industriële cluster-effecten en een verticaal geïntegreerde toeleveringsketen (gieten, CNC precisiebewerking, slijpen van klepschuiven en geïntegreerde afdichtingscomponenten) zijn onze productiekosten aanzienlijk lager dan die van Europese en Amerikaanse fabrikanten. Hydraulische kleppen met vergelijkbare prestaties worden geprijsd op 30%-50% van Europese en Amerikaanse merken, zonder concessies te doen aan de kwaliteit. Binnenlandse hydraulische klepproducten hebben technologie bereikt die vergelijkbaar is met geïmporteerde merken, terwijl ze een ongeëvenaard prijsvoordeel bieden.



Voordeel Twee: Uitgebreide Vergelijking van Technische Parameters, Naadloze Uitwisselbaarheid



Onze hydraulische kleppen zijn volledig compatibel met internationale merken wat betreft drukclassificatie (tot 315 bar), debietbereik (20-200 L/min), aantal secties (1-12 secties) en middenpositiefuncties. Ze kunnen direct corresponderende modellen van merken zoals Walvoil, Hydrocontrol en Badestnost vervangen. Bijvoorbeeld, de Walvoil SD5-serie heeft een nominaal debiet van 45 L/min, een druk van 315 bar en kan in maximaal 7 secties worden gebruikt; onze corresponderende productparameters zijn volledig compatibel.



Voordeel Drie: Uitgebreide Regelmethoden, Brede Dekking







Onze producten ondersteunen meerdere regelmethoden, waaronder handmatig, elektrisch, pneumatisch, elektrohydraulisch, elektrisch, elektromagnetisch en afstandsbediening. De elektrohydraulische regelmethode combineert de voordelen van elektronische en hydraulische technologieën, waarbij de positie van de klepschuif continu wordt aangepast door het elektrische ingangssignaal te regelen om de druk en het debiet van het hydraulische systeem nauwkeurig te regelen, wat zorgt voor een zeer nauwkeurige werking in precisiehydraulische systemen die een hoge regelnauwkeurigheid vereisen. Van eenvoudige handmatige bediening tot complexe geautomatiseerde afstandsbediening, wij kunnen passende oplossingen bieden.





Voordeel 4: Modulaire/Integrale Structuur Beschikbaar, Flexibele Aanpasbaarheid



De modulaire meerwegklep maakt gebruik van een bouwsteenontwerp, waarbij elke functionele module flexibel kan worden gecombineerd volgens de werkelijke behoeften. Het is gemakkelijk te demonteren en opnieuw te monteren, biedt krachtige functionaliteit en vergemakkelijkt het toevoegen of verwijderen van aansluitingen. De integrale meerwegklep heeft een compacte structuur, hoge stijfheid en uitstekende afdichting, waardoor het geschikt is voor toepassingen met beperkte installatieruimte. Beide structuren kunnen worden aangepast met overdrukkleppen, bijvulkleppen en combinatieschakelaars om flexibel te voldoen aan de behoeften van verschillende hoofdsystemen.



Voordeel 5: Korte Levertijd, Stabiele Levering



Europese en Amerikaanse merken hebben vaak levertijden van 60-90 dagen, sterk beïnvloed door schommelingen in de wereldwijde toeleveringsketen. Door gebruik te maken van het goed ontwikkelde ecosysteem voor de productie van hydraulische componenten in China en onze eigen stabiele productiecapaciteit, kunnen standaardmodellen binnen 7-15 dagen worden verzonden, en bulkorders kunnen na onderhandeling voor snelle productie worden geregeld. Voor OEM-fabrikanten betekent dit kortere productiewachttijden en snellere marktresponsmogelijkheden.



Voordeel 6: Volledige Certificeringen, Onbelemmerde Export



Onze producten zijn ISO 9001 gecertificeerd voor kwaliteitsmanagementsystemen en voldoen aan internationale normen zoals CE, waardoor soepele export naar wereldwijde markten mogelijk is, waaronder Europa, Noord-Amerika, Zuidoost-Azië, Zuid-Amerika, het Midden-Oosten en Afrika. De clusterindustrie van hydraulische componenten in China heeft een zeer gespecialiseerd toeleveringsketensysteem gevormd, met geavanceerde CNC-bewerkingscentra, warmtebehandelingslijnen en volledig hydraulische testbanken om de dimensionale nauwkeurigheid en functionele consistentie van producten te garanderen.



III. Belangrijkste Toepassingsgebieden van Hydraulische Directionele Regelkleppen



Directionele regelkleppen zijn het "zenuwcentrum" van een hydraulisch systeem, gebruikt om de stroomrichting, de aan/uit-status en de stroomverdeling van hydraulische olie te regelen. Ze worden veel gebruikt in:



Bouwmachines:



Graafmachines, wielladers, bulldozers, walsen, kranen, vorkheftrucks, verreikers, schrankladers, graaflaadcombinaties, vrachtwagenkranen, betonpomptrucks, betonmixers



Landbouwmachines:



Tractoren, maaidorsers, balenpersen, sproeiers, mestverspreiders, grasmaaiers, zaaimachines, verreikende landbouwmachines





Hoogwerkers Industriële Platforms:



Schaarhoogwerkers, Knikarmhoogwerkers





Materiaalbehandelingsapparatuur: Vorkheftrucks, Stapelaars, Palletwagens, Hefplatformen, Lieren, Takels



Industriële Voertuigen: Veegwagens, Vuilnisperswagens, Veegmachines, Vloerschrobbers, Mijnbouwvogtuigen



Bosbouwmachines: Houtkapmachines, Houtoogstmachines, Houtsnipperaars, Onkruidbestrijders



Scheepvaartmachines: Dekmachines, Stuursystemen, Ankerlieren



Industriële Automatisering: Spuitgietmachines, Persen, Machinegereedschappen, Hydraulische systemen voor productielijnen



IV. Correct Gebruik van Hydraulische Directionele Regelkleppen1. Selectieoverwegingen





Voordat u een klep selecteert, dient u te bevestigen dat de volgende belangrijke parameters compatibel zijn:Debiet Matching:



Het nominale debiet van de klep moet ≥ 1,1–1,2 keer het vereiste debiet van het systeem zijn (met marge). Bereken het totale maximale debietvereiste van alle actuatoren (hydraulische cilinders, motoren) en selecteer een passende klepspecificatie. Vermijd "ondermaatse" kleppen – onvoldoende debiet kan leiden tot oververhitting van de klep, lekkage of trage actuatorwerking.Druk Matching:







De nominale druk van de klep moet ≥ de hoogste werkdruk van het systeem zijn, die 315 bar kan bereiken.



Regelmethode:



Definieer duidelijk de bedieningsmethode (handmatig, elektrisch, pneumatisch, elektrohydraulisch, enz.) en de vereisten voor de reactiesnelheid. Handmatige bediening is geschikt voor eenvoudige bedrijfsomstandigheden; elektrohydraulische proportionele regeling is geschikt voor geautomatiseerde systemen; pneumatische bediening is geschikt voor explosieveilige omgevingen.



Structurele Vorm: Selecteer een integrale (compacte) of gesegmenteerde (flexibele uitbreiding) ontwerp op basis van de installatieruimte.



Neutraal Positie Functie: Bevestig het type neutraal positie functie (bijv. neutraal positie sluiting, neutraal positie ontlasting, neutraal positie drukbehoud, enz.) om continue en schokvrije schakeling te garanderen.



Poort Specificaties: Bevestig de specificaties en richting van de inlaat/uitlaat en werkpoorten (G-schroefdraad, UNF-schroefdraad, SAE-flens, enz.) om de leidinglayout te vergemakkelijken.



2. InstallatievereistenControleer voor installatie of de nominale druk, het nominale debiet en de klepschuiffunctie voldoen aan de vereisten van het hydraulische systeem. Installatiepunten omvatten:



De montageplaat en beugel moeten vlak zijn, en de aanhaalspanning van de montageschroeven moet gelijkmatig zijn om torsie van het klephuis te voorkomen.Voor meerwegkleppen met meerdere klepse ct ies, zorg ervoor dat de dubbelzijdige schroefdraadstang wordt aangedraaid tot het gespecificeerde koppel (meestal 95–120 N·m). Onvoldoende aanhaalmoment veroorzaakt olielekkage tussen de klepse ct ies.



Bij het installeren van het externe klepbedieningsmechanisme, zorg ervoor dat de klepschuif vrij beweegt zonder vast te lopen, en voorkom zijdelingse krachten op de klepschuif.Bij installatie op machines die onderhevig zijn aan zware trillingen, moeten trillingsdempende maatregelen worden genomen.





Sluit de inlaat (P), retour (T) en alle werkpoorten (A/B) correct aan. Hogedrukolie mag nooit via de retourpoort binnenkomen om beschadiging van het klephuis te voorkomen.



Systeemleidingen mogen niet te dun of te lang zijn om verhoogd drukverlies en systeemoververhitting te voorkomen.



Als er in de buurt van de klep wordt gelast, voorkom dan dat lasspatten de O-ringen, stofringen en blootgestelde delen van de klepschuif beschadigen.



3. Vereisten Hydraulische Olie



De werkolie moet schoon zijn, met een filtratienauwkeurigheid van niet meer dan 10 µm. Het hoogste contaminatieniveau van de hydraulische vloeistof mag niet lager zijn dan ISO 4406 19/16, met een viscositeitsbereik van 10–400 mm²/s en een temperatuurbereik gecontroleerd tussen -20°C en +80°C.



4. Dagelijkse Bedrijfsvoering en Onderhoud



Controleer regelmatig het oliepeil en de reinheid om te voorkomen dat onzuiverheden de openingen of spleten van de klep verstoppen, wat vastlopen kan veroorzaken.



Vervang de hydraulische olie en het filterelement elke 500–1000 uur, afhankelijk van de bedrijfsomstandigheden van de apparatuur.



Wanneer de apparatuur langere tijd niet wordt gebruikt, wordt aanbevolen om de apparatuur periodiek te starten en de klep meerdere keren te laten werken om vastlopen van de klepschuif te voorkomen.







V. Veelvoorkomende Probleemoplossing en Reparatiemethoden



1. Klepschuif Kan Niet Terugkeren of Positioneert Onnauwkeurig





Mogelijke Oorzaken | Oplossing



Terugstelveer Vervormd | Vervang Terugstelveer

Positioneer Veer Vervormd | Vervang Positioneer Veer

Positioneerbus Versleten | Vervang Positioneerbus





Vuil Tussen Klephuis en Klepschuif | Reinig Klephuis en Klepschuif



Onflexibel Extern Regelmechanisme | Pas Regelmechanisme Aan en Draai Verbindingsschroeven Vast



• 4. Het werkmechanisme zakt merkbaar wanneer de klepschuif in de neutrale positie staat.
• Mogelijke Oorzaken | Oplossing
• Verouderde of Beschadigde O-ringen aan Beide Einden van het Omkeerklep Huis | Vervang O-ringen
• Beschadigde O-ringen Tussen Klephuis Contactoppervlakken | Vervang O-ringen
• Onvoldoende Aanhaalkoppel van Dubbelzijdige Schroef in Meerwegkleppen | Draai Vast tot het Gespecificeerde Koppel (Ongeveer 120 N·m)
• 3. Instabiele of Onvermogen om de Veiligheidsklep Druk Aan te Passen





Mogelijke Oorzaken | Oplossing



• 4. Het werkmechanisme zakt merkbaar wanneer de klepschuif in de neutrale positie staat.
• Versleten Pilot Klep | Vervang Pilot Klep
• Losse Borgmoer | Draai Pilot Klep Vast
• Verstopte Beschadigingsopening van de Hoofd Klepschuif | Reinig Hoofd Klepschuif om Beschadigingsopening te Verwijderen



Poel Storing (Onvoldoende Olie Toevoer) Revisie Hydraulische Pomp

• 4. Het werkmechanisme zakt merkbaar wanneer de klepschuif in de neutrale positie staat.
• Mogelijke Oorzaken Probleemoplossing
• Verhoogde speling tussen het klephuis en de klepschuif door slijtage Reparatie of vervanging van de klepschuif
• Klepschuif Verkeerde Uitlijning Zorg voor juiste uitlijning van de klepschuif
• Slijtage of vervuiling bij de conische klep Vervang de conische klep of verwijder verontreinigingen.
• 5. Storing meerwegklep (langzame of geen werking)



Probleemoplossing Oplossingen

• Vervuiling of verstopping hydraulische olie Reinig de meerwegklep grondig en vervang het filter
• Slijtage van interne klepschuif of afdichtingen Vervang beschadigde onderdelen
• Gedeterioreerde hydraulische olie Tap de oude olie volledig af en vul met nieuwe olie die voldoet aan de normen
• Storing magneetklep (elektrisch gestuurde klep) Controleer de magneetklepspoel en het circuit; vervang de magneetklep indien nodig



Hoge omgevingstemperatuur Verbeter de werkomstandigheden om de effecten van hoge temperaturen op de klep te voorkomen

• Losse secundaire overdrukklep of verstopte gasklepopening Controleer de secundaire overdrukklep en demonteer en reinig de gasklepopening.
• 6. Onderhoudstips
• Voorafgaand aan onderhoud moet een voorlopige inspectie worden uitgevoerd: Controleer of de hydraulische olie schoon is, of het oliepeil normaal is, en of er duidelijke schade of lekkage is aan de buitenkant van de meerwegklep.
• Na demontage en reiniging, controleer de staat van alle klepschuiven, afdichtingen en veren. Beschadigde onderdelen mogen niet worden gelast of rechtgezet; ze moeten worden vervangen.
• Voor elektrohydraulische/elektrohydraulische kleppen, controleer of de magneetklep en gerelateerde circuits correct functioneren.
• Bij ernstige interne schade wordt aanbevolen de gehele meerwegklep te vervangen om de systeemveiligheid te waarborgen.
• Het wordt aanbevolen om verouderde afdichtingen tijdens onderhoud te vervangen om ervoor te zorgen dat de prestaties van de klep worden hersteld naar fabrieksinstellingen.



VI. Welke problemen kan ik oplossen voor dealers, machinefabrikanten en onderhoudsdienstverleners?

• Wat ik distributeurs kan helpen oplossen:
• Zorg voor een stabiele levering van goederen en concurrerende prijzen, waardoor u een prijsvoordeel kunt vestigen in de lokale markt.
• Ondersteuning van OEM-branding en aangepaste branding om u te helpen merkwaarde op te bouwen.
• Lever productcatalogi, technische gegevens en markt ondersteuning om u te helpen de markt snel te openen.
• Voldoende voorraad van standaardmodellen om te voldoen aan de snelle leveringsbehoeften van kleine en middelgrote bestellingen.





Ons after-sales technische team is altijd online om u te helpen bij het beantwoorden van klantselectie- en technische vragen.





Wat ik machinefabrikanten (OEM's) kan helpen oplossen:



• Help de inkoopkosten van kerncomponenten te verlagen en de winstmarge van de gehele machine te verhogen.
• Lever alternatieven die volledig compatibel zijn met Italiaanse merken qua afmetingen en prestaties, zonder dat er ontwerpwijzigingen nodig zijn.
• Debiet dekking 20–200 L/min bereik, flexibele configuratie van 1–12 secties om nauwkeurig te voldoen aan verschillende hoofdeisen.
• Kleine batch maatwerk is beschikbaar; niet-standaard configuraties kunnen worden verwerkt volgens de verstrekte tekeningen (speciale klepschuiffuncties, niet-standaard oliepoorten, elektromagneten met verschillende spanningen, speciale coatings, enz.).
• Stabiele levering en voorspelbare levertijden (standaardproducten verzonden binnen 7-15 dagen) zorgen ervoor dat uw productieschema niet wordt beïnvloed door schommelingen in de toeleveringsketen.





Hulp bij systeemafstemming en inbedrijfstelling ter plaatse wordt geboden om een stabiele werking na installatie te garanderen.



•  Wat ik reparatieserviceproviders kan helpen oplossen:
• Verkort de wachttijd voor onderdelen – Standaardproducten worden binnen 7-15 dagen verzonden, waardoor verliezen door stilstand van apparatuur aanzienlijk worden verminderd.
• Lever complete sets van gemakkelijk beschadigbare onderdelen, waaronder afdichtingskits, klepschuifassemblages, veerassemblages en elektromagneetspoelen, wat een one-stop-oplossing biedt.
• Ons technische team biedt ondersteuning bij probleemoplossing en reparatiebegeleiding om uw service-efficiëntie te verbeteren.
• Transparante prijzen, complete onderdelenvoorziening en tijdige respons helpen u een goede reputatie op te bouwen bij eindklanten.
• VII. Welkom om bij ons in China te kopen.





Wij zijn gevestigd in Shijiazhuang City, Hebei Province, en zijn een professionele fabrikant van hydraulische directionele regelkleppen met vele jaren ervaring in R&D en productie van hydraulische kleppen. Onze belangrijkste producten omvatten:



• Hydraulische directionele regelkleppen (meerweg directionele kleppen) – Handmatige, elektrische, pneumatische, elektrohydraulische, elektro-elektrische, elektromagnetische en afstandsbedieningsopties zijn beschikbaar, met opties voor integrale of gesegmenteerde types. Debieten variëren van 20–200 L/min, en drukken tot 315 L/min. bar
• Hydraulische Motoren (OMM/OMR/OMT/OMV/BM3/BMR/BMRS/BMS/BMP/BMH/BMT, etc.)
• Volledige Hydraulische Stuurapparatuur Serie (101S/OSPC/OSPB/HKUS/BZZ-B, etc.)
• BK10 Serie Statische Natte Hydraulische Remmen





Direct inkopen bij onze fabriek in China levert u op:





Concurrerende fabrieksprijzen – eliminatie van tussenpersonen



• Professionele technische ondersteuning – volledige assistentie van selectie tot installatie
• Gegarandeerde stabiele levering – onze eigen productielijn + volwassen toeleveringsketen
• Flexibele maatwerkmogelijkheden – verwerking op basis van verstrekte tekeningen, OEM-maatwerk
• Onze producten worden wereldwijd naar vele landen en regio's geëxporteerd, veelvuldig gebruikt in bouwmachines, landbouwmachines, hoogwerkers, bosbouwmachines, scheepvaartmachines en andere gebieden, en worden vertrouwd door onze klanten.





Wij verwelkomen wereldwijde distributeurs, OEM-fabrikanten en serviceproviders om onze fabriek in China te bezoeken om samenwerking te bespreken. Of u nu monster testen, technische consultatie of bulkinkoop nodig heeft, wij zullen u van dienst zijn met een professionele houding en hoogwaardige producten.



• Neem nu contact met ons op voor onze productcatalogus en prijzen!
• Voor de nieuwste productspecificaties, selectiebegeleiding en prijzen, neem direct contact op met onze verkoopmedewerkers om de officiële producthandleiding en algemene voorwaarden te verkrijgen.
