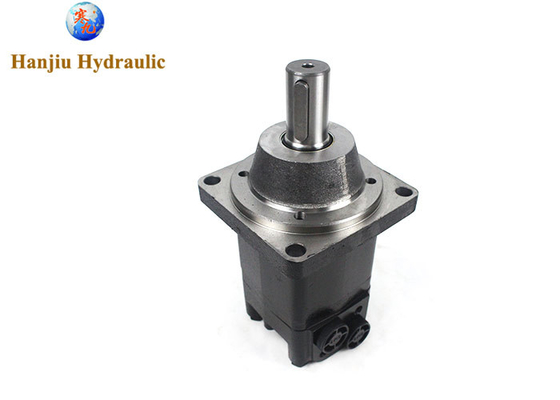

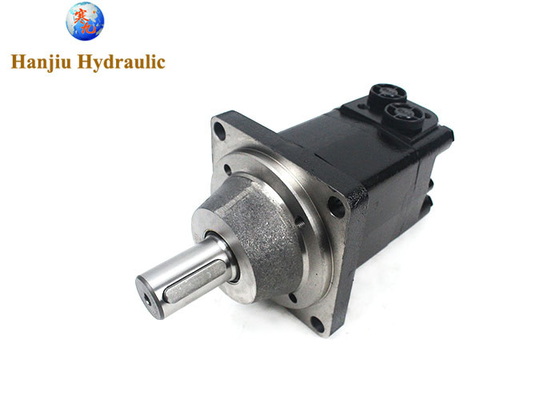

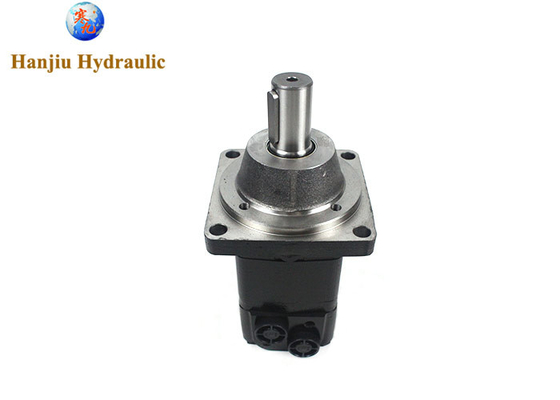

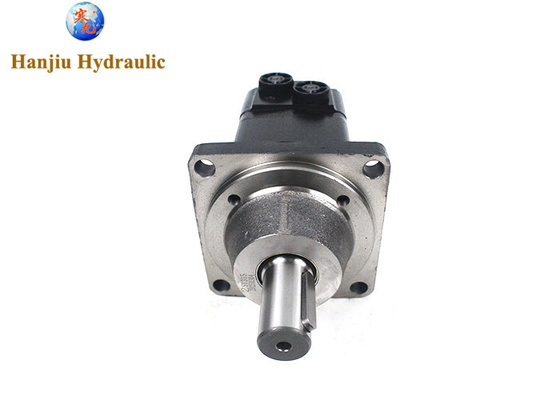

32 mm 1/2 BSP Hydraulische baanmotor OMSW315-151F0527 Witte motor

32 mm 1/2 BSP Hydraulische baanmotor OMSW315-151F0527 Witte motor

Productgegevens:

typecode 151F0527--BMSY-315-W-B-D

Verplaatsing: 315 cc

Flanke:4-Ø13.5 Wielflens Ø160,piloot Ø125×8

Schacht:SchachtØ32, parallell sleutel 10 × 8 × 45

Port: G1/2 Gordelmontage,2-M10, G1/4

Inleiding van de BMSY:

Deze motor is een hydraulische schijfmotor, omdat het veel wordt gebruikt op soort boor van landbouw, boerderij, bouw, industriële en zware machines. het heeft tal van toepassingen op elk rollen,opheffenHet wordt ook wel een baan hydraulische motor, of orbitale motor, of Low Speed High Torque type motor, ook schijf klep hydraulische motoren.

Hoofdstukken:

BM-serie geproduceerd door Hanjiu (compatibel met Danfoss)

(1) Technische hoogtepunten:

1De vormgeving van de conic rollagers ondersteunt hoge axiale/radiale belastingen met een continue werkdruk van 20,5 MPa en een intermitterende druk van 31 MPa3.

2 Modularisatie van het ontwerp, met een verscheidenheid aan flens- en oliepoortconfiguraties, die zich kunnen aanpassen aan complexe installatievereisten.

3Kosteneffectief: de prijs is 20-30% lager dan die van Europese en Amerikaanse merken, het product is ondertussen ISO-gecertificeerd en heeft een stabiele kwaliteit.

Testpunten en -methoden

(1) Verplaatsingsverificatietoets: onder druk zonder belastingmeet de verplaatsing bij een van de ingestelde snelheden van respectievelijk 20% tot 50% van het nominale toerental en de verplaatsing bij het nominale toerental.

(2) Efficiënttest: 1 Bij 25% van het nominale toerental en de nominale druk wordt de doorstroming en andere gegevens van de eerste fase gemeten nadat de werking is gestabiliseerd.volgens bovenstaande methode, werden gemeten van 25% van de nominale druk tot de nominale druk tussen meer dan zes gelijke testdrukpunten van gegevensgroepen; 2 bij maximaal toerental en nominale toerental van 85%, 70%, 55%, 40%, 25%,respectievelijk, om de bovenstaande testdrukpunten van de gegevensgroepen te meten; 3 de omgekeerde testmethode en de voorste testmethode zijn hetzelfde; 4 de inlaattemperatuur van 20-35 °C en 70-80 °C en 70-80 °C.Onder omstandigheden van inlaattemperatuur van 20-35°C en 70-80°C, meet de volumetrische efficiëntie van meer dan 7 gelijke drukpunten in het bereik van de druk bij leegstand tot de nominale druk bij het nominale toerental;10-28) en de uitgebreide prestatiecurve6 Grafiek van de efficiëntiecurve wanneer de olie temperatuur 20-35°C en 70-80°C is.

(3) Startdoeltreffendheidstest: gebruik maken van de startmethode met constant koppel of de startmethode met constant druk, met verschillende constante koppel- of constant drukwaarden,meet de startdruk of het koppel van de motoruitgangsas bij verschillende fasenhoeken, en in de richting voorwaarts en achterwaarts bij respectievelijk 25%, 75% en 100% van de nominale druk en de gespecificeerde tegendrukomstandigheden, en berekenen de startdoeltreffendheid.

(4) Onder de voorwaarden van nominale druk en gespecificeerde tegendrukde meting van de minimale snelheid in positieve en negatieve richtingen herhalen zonder te kruipen volgens de methode van stapsgewijze snelheidsvermindering en snelheidsverhoging, respectievelijk. De minimale snelheid wordt gemeten van 50% van de nominale druk tot de minimale snelheid van 4 gelijke drukpunten tussen de nominale druk volgens bovenstaande methode,en de drukpunten in de positieve en negatieve stuurtests meer dan 5 keer per keer testen.

Neem contact op met een hydraulisch specialist of HANJIU.
