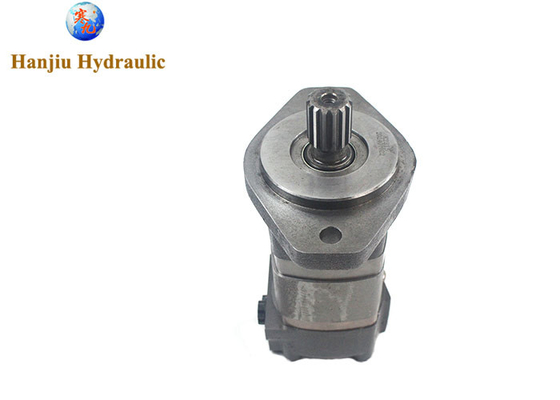

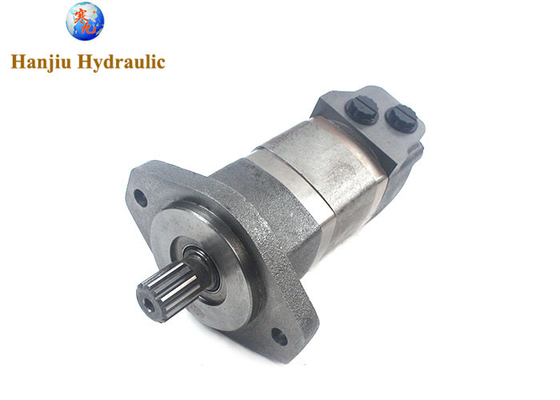

104-1214-006 1041214006 104-1214 Hydraulische motor compatibel met Eaton Char-Lynn 2000 serie
Een snelle herziening:
Model nr.:BMK2-315= 104-1214-006
| verplaatsing |
315 ml/uur |
| snelheid |
246-365 rpm |
| koppel |
765-885 nm |
| montage |
2 Bolt SAE B-flens
|
| schacht |
14 tanden spline as |
Hoofdspecificatie:
| Hoofdstukken: |
| Type |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
| 65 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
475 |
Geometrische verplaatsing
(cm3 / omwenteling) |
65 |
80 |
100.9 |
129.8 |
156.8 |
193.4 |
242.5 |
304.3 |
390.8 |
485 |
| Max. snelheid (rpm) |
Cont. |
835 |
800 |
742 |
576 |
477 |
385 |
308 |
246 |
191 |
153 |
| Int. |
990 |
980 |
924 |
720 |
713 |
577 |
462 |
365 |
287 |
230 |
| Max. koppel (N·m) |
Cont. |
185 |
235 |
295 |
385 |
455 |
540 |
660 |
765 |
775 |
845 |
| Int. |
245 |
345 |
445 |
560 |
570 |
665 |
820 |
885 |
925 |
930 |
| Maximale drukdaling (MPa) |
Cont. |
20.5 |
21 |
21 |
21 |
20.5 |
20.5 |
20.5 |
21 |
15.5 |
12 |
| Int. |
27.5 |
31 |
31 |
31 |
26 |
26 |
26 |
24 |
17 |
14 |
| hoogtepunt |
31 |
31 |
31 |
31 |
31 |
31 |
31 |
31 |
20.5 |
17 |
| Maximale doorstroming (L/min) |
Cont. |
55 |
65 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
| Int. |
65 |
80 |
95 |
95 |
115 |
115 |
115 |
115 |
115 |
115 |
| Gewicht (kg) |
9.2 |
9.4 |
9.7 |
10 |
10.2 |
10.5 |
11 |
11.5 |
12 |
12.4 |
| * Continu druk: max. waarde van de motor die continu werkt. |
| * Intermitterende druk: maximale waarde van de werkende motor in 6 seconden per minuut. |
| * Spitsdruk: maximale waarde van de werkende motor in 0,6 seconde per minuut. |
Meer BMK2-motor, BMK2.- Orbitale motor (verplaatsing 65 ¢ 500 CC) beschikbaar:
1. Soorten
De verschillende soorten hydraulische motoren met een hoog koppel met een lage snelheid zijn relatief rijk, en kunnen worden onderverdeeld in: radiële zuigerhydraulische motoren, krukassenhydraulische motoren,hangersilinder hydraulische motor en cycloïde hydraulische motor, enzovoort.
2Kenmerken en voordelen
(1) Lage snelheidsfunctie: het is niet nodig om het vertragingstoestel te verhogen en kan stapsgewijze snelheidsregulatie realiseren.
(2) Hoog koppel: volledige koppel, start zonder tijd- en frequentiebeperkingen, speciaal geschikt voor herstart met volle belasting.
(3) Stootweerstand: betrouwbare, langdurige continue werking en lange levensduur in moeilijke omgevingen en werkomstandigheden.
(4) Gemakkelijk te installeren en vrijwel onderhoudsvrij: rechtstreeks op de aangedreven as, hoge betrouwbaarheid, ruimtebesparing
(5) Uitstekende besturbaarheid: precieze positionering, trage rotatie maar een soepele en snelle reactie op versnelling en remmen.
(6) Perfecte functie: bij gebruik van twee of meer hydraulische motoren biedt het een perfecte belastingverdeling of synchronisatiefunctie.
3Voorzorgsmaatregelen voor de installatie
(1) Een redelijke en doeltreffende motormontage is een voorwaarde om de levensduur van de motor te verlengen.de schroeven bovenop alle mechanische onderdelen hebben bepaalde koppelvereistenDit zorgt voor de vasthoudingsvermogen van de schroeven. Afhankelijk van de specificaties van de schroeven en de voor de installatie gebruikte materialen is ook de grootte van het koppel verschillend.Je moet een koppel sleutel gebruiken., om ervoor te zorgen dat de dichtheid van elke schroef gelijk is, zal een te hoog koppel de schroeven metaalvermoeidheid veroorzaken, waardoor de levensduur van de schroeven wordt verkort,Als het koppel te laag is, kunnen de schroeven makkelijk loskomen., en uiteindelijk zullen er ongelukken gebeuren.
(2) Bij de installatie moet het verbindingsoppervlak van de motor en de koppelarm worden schoongemaakt en moet vóór de installatie smeermiddel worden aangebracht.installeer de instructies voor redelijke installatie.
