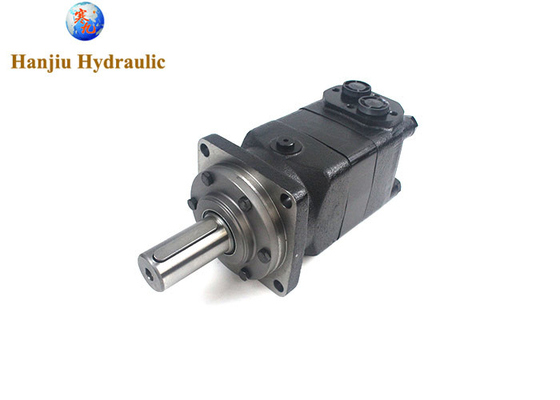

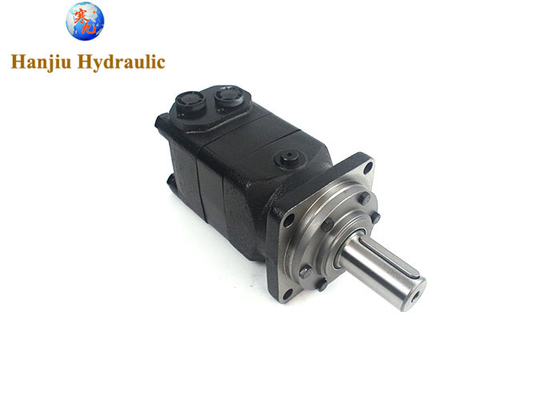

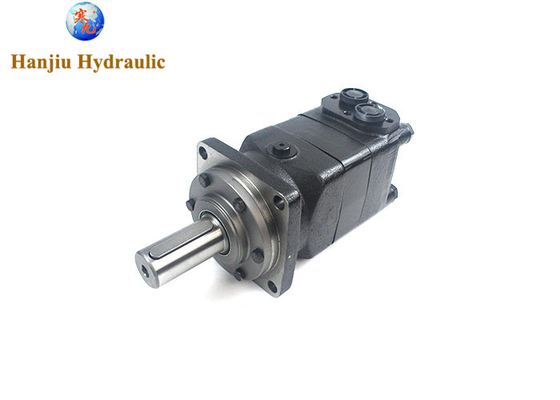

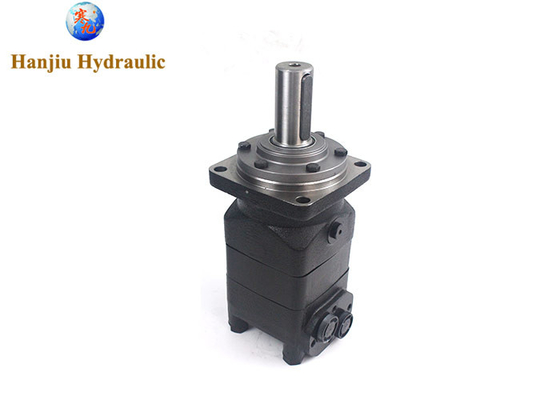

Orbitaire hydraulische motor OMT630 voor het screenen Roterende emmers, 4 bouten vierkant flenster, sleutel rechte as
Detail
- Uitgangsvolume (cc/omwenteling):630 cc
- Schacht: φ40 rechte sleutelschacht, parallelle sleutel 12x8x70
- maximale toerental:380
- Maximaal koppel (Nm):950/1140
- Maximaal vermogen (kW):30
- Verschil in druk (bar):180
- Inlaatdruk (bar):280
- Volumenstroom max. (l/min):125
- Motorversie:met een vermogen van niet meer dan 10 W
- Verbinding:G 3/4
- Olieverbinding voor lekkage:G 1/4
Hoofdstukken:
| Type |
BMT
160 |
BMT
200 |
BMT
230 |
BMT
250 |
BMT
315 |
BMT
400 |
BMT
500 |
BMT
630 |
BMT
800 |
| Verplaatsing (cm3/omwenteling) |
161.1 |
201.4 |
232.5 |
251.8 |
326.3 |
410.9 |
523.6 |
629.1 |
801.8 |
Max. snelheid
(rpm) |
Cont. |
625 |
625 |
536 |
500 |
380 |
305 |
240 |
196 |
154 |
| Int. |
780 |
750 |
643 |
600 |
460 |
365 |
285 |
233 |
185 |
| Max. koppel (N.m) |
Cont. |
470 |
590 |
670 |
730 |
950 |
1080 |
1220 |
1318 |
1464 |
| Int. |
560 |
710 |
821 |
880 |
1140 |
1260 |
1370 |
1498 |
1520 |
| hoogtepunt |
669 |
838 |
958 |
1036 |
1346.3 |
1450.3 |
1643.8 |
1618.8 |
1665 |
| Max. vermogen (KW) |
Cont. |
27.7 |
34.9 |
34.7 |
34.5 |
34.9 |
31.2 |
28.8 |
25.3 |
22.2 |
| Int. |
32 |
40 |
40 |
40 |
40 |
35 |
35 |
27.5 |
26.8 |
| Max.drukdaling (MPa) |
Cont. |
20 |
20 |
20 |
20 |
20 |
18 |
16 |
14 |
12.5 |
| Int. |
24 |
24 |
24 |
24 |
24 |
21 |
18 |
16 |
13 |
| hoogtepunt |
28 |
28 |
28 |
28 |
28 |
24 |
21 |
19 |
16 |
| Maximale doorstroming (L/min) |
gemeten |
80 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
| Cont. |
100 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
125 |
| Int. |
125 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
Max. inlaat
druk (Mpa) |
Cont. |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
21 |
| Int. |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
25 |
| hoogtepunt |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
| Gewicht (kg) |
19.5 |
20 |
20.4 |
20.5 |
21 |
22 |
23 |
24 |
25 |
De sleutelrol van hydraulische motoren
Rotatie van de screeningdrom De primaire functie van de hydraulische motor is om de cilindrische screeningdrom met de gewenste snelheid te draaien.
Bijkomende functies In sommige ontwerpen kunnen hydraulische motoren ook worden gebruikt om andere componenten te bedienen, zoals het kantelmeganisme van de emmer of de transportband voor het ontladen van materiaal.
Soorten gebruikte hydraulische motoren
Het specifieke type hydraulische motor dat wordt gebruikt in een screening roterende emmer zal afhangen van factoren zoals:
Grootte en capaciteit van de emmer Grotere emmers kunnen krachtigere motoren vereisen.
Gewenst toerental De vereiste toerental zal van invloed zijn op de keuze van de motor.
Koppelvereisten De motor moet in staat zijn de weerstand van het te screenen materiaal te overwinnen.
De meest gebruikte motoren zijn:
Orbitale motoren bieden een hoog koppel en een soepele werking.
Kolkmotoren kunnen hogere snelheden en vermogen leveren, maar kunnen complexer zijn.
Versnellingsmotoren worden gebruikt in specifieke toepassingen waarbij een combinatie van koppel en snelheid vereist is.
Factoren die van invloed zijn op de motorische prestaties
De grootte en de verplaatsing van de motor beïnvloeden direct het vermogen van de motor.
De werkdruk van het hydraulische systeem bepaalt de prestaties van de motor.
Motorefficiëntie beïnvloedt het totale energieverbruik van het systeem.
Montage van de motor De montageopties van de motor moeten verenigbaar zijn met het ontwerp van de emmer.
Door zorgvuldig de juiste hydraulische motor te kiezen, kunnen de efficiëntie en productiviteit van het screeningproces aanzienlijk worden verbeterd.
