| Productnaam: | hydraulische orbitale motoren | Verplaatsing: | 80cc, 100cc, 125cc, 160cc. |
|---|---|---|---|
| Toepassingen: | vuilnisauto | Materiaal: | van gietijzer |
| Typ van de klep: | P80 | Max.stroom: | cont 60/int.75 L/min |
| Markeren: | Monoblokklep P80,BMR-monoblokklep,Verpakking van afvalstoffen |
||

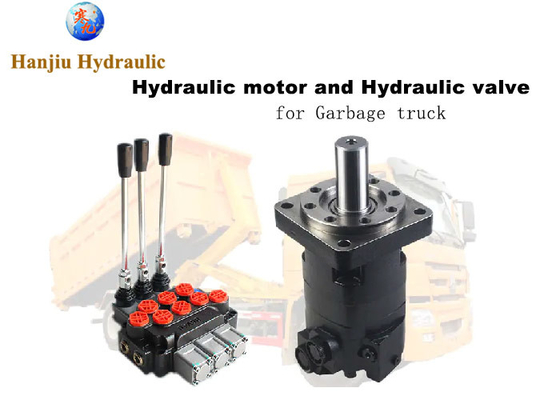

Hanjiu-technologie leveren hydraulische baanmotoren en hydraulische kleppen voor vuilniswagens
het type aandrijvingsmotor is motor van de serie BMR, motor van de serie BMSY
ook hydraulische monoblokklep, met veerbesturing en afsluitingsbesturing
de druk is 20-25Mpa
Motortype

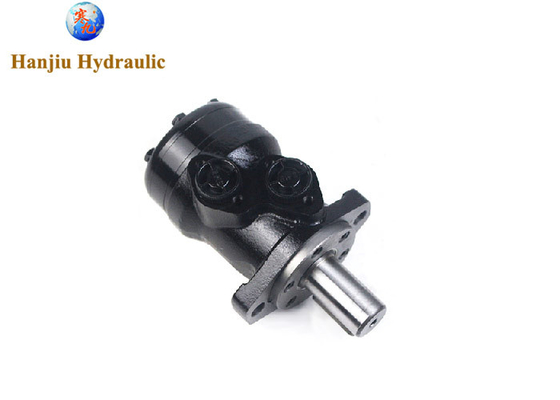

BMR160:
Verplaatsing:160cc
flense: 2 bouten flense
as: 25 mm as
haven: G1/2

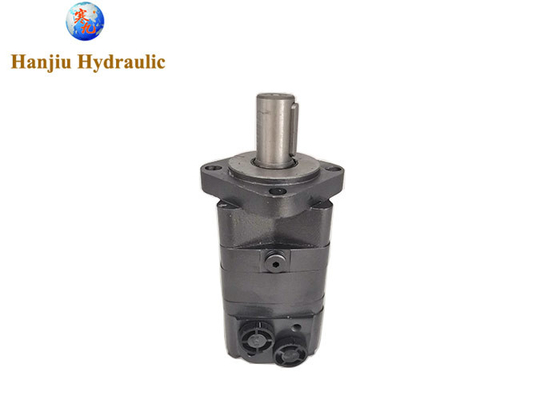

BMSY200:
Verplaatsing:200cc
flense: 4 bouten standaard flense
as: 32 mm sleutelas
haven:G1/2

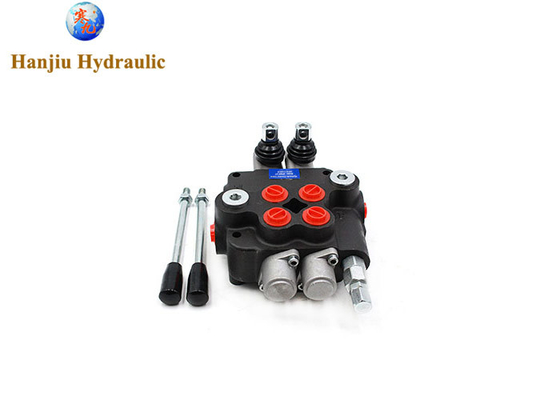

Hydraulische klep
type:2P80
Stroom: 80 liter
druk:200 bar
Regelaar:
Hoofdstukken:
Technische gegevens voor BMR met 25 en 1 in en 1 in gesplitste en 28,56 conische as:
| Type | BMR BMRS 36 |
BMR BMRS 50 |
BMR BMRS 80 |
BMR BMRS 100 |
BMR BMRS 125 |
BMR BMRS 160 |
BMR BMRS 200 |
BMR BMRS 250 |
BMR BMRS 315 |
BMR BMRS 375 |
|
| Geometrische verplaatsing (cm3/rv.) | 36 | 51.7 | 81.5 | 102 | 127.2 | 157.2 | 194.5 | 253.3 | 317.5 | 381.4 | |
| Max. snelheid (rpm) | Cont. | 1085 | 960 | 750 | 600 | 475 | 378 | 310 | 240 | 190 | 155 |
| Int. | 1220 | 1150 | 940 | 750 | 600 | 475 | 385 | 300 | 240 | 190 | |
| Max. koppel (N·m) | Cont. | 72 | 100 | 195 | 240 | 300 | 360 | 360 | 390 | 390 | 365 |
| Int. | 83 | 126 | 220 | 280 | 340 | 430 | 440 | 490 | 535 | 495 | |
| hoogtepunt | 105 | 165 | 270 | 320 | 370 | 460 | 560 | 640 | 650 | 680 | |
| Max. vermogen (kW) | Cont. | 8.5 | 9.5 | 12.5 | 13 | 12.5 | 12.5 | 10 | 7 | 6 | 5 |
| Int. | 9.8 | 11.2 | 15 | 15 | 14.5 | 14 | 13 | 9.5 | 9 | 8 | |
| Maximale drukdaling (MPa) | Cont. | 14 | 14 | 17.5 | 17.5 | 17.5 | 16.5 | 13 | 11 | 9 | 7 |
| Int. | 16.5 | 17.5 | 20 | 20 | 20 | 20 | 17.5 | 15 | 13 | 10 | |
| hoogtepunt | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 20 | 17.5 | 15 | |
| Maximale doorstroming (L/min) | Cont. | 40 | 50 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Int. | 45 | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Gewicht (kg) | 6.5 | 6.7 | 6.9 | 7 | 7.3 | 7.6 | 8 | 8.5 | 9 | 9.5 | |
Hydraulische onderdelen in haakarm vuilniswagens
Hydraulische systemen zijn essentieel voor de efficiënte werking van vuilniswagens met haakarm. Deze systemen zorgen voor de kracht om vuilniscontainers op te tillen, te kantelen en op de vrachtwagen te laden.
Belangrijke hydraulische componenten
Een hydraulische pomp zet mechanische energie om in hydraulische energie.
Hydraulische cilinders Deze genereren de kracht om de haakarm op te tillen, te kantelen en te vergrendelen.
Hookarm Cylinder Lift en verlaagt de haakarm.
Tilt Cylinder Tilt het chassis van de vrachtwagen voor het lossen.
Vergrendelingscilinder Bevestigt de vuilnisbak aan de haakarm.
Hydraulische kleppen regelen de stroom en richting van hydraulische olie.
Hydraulische accumulatoren Bewaren hydraulische energie om drukpieken te dempen en noodkracht te leveren.
Hydraulische olie Het vloeibare medium dat energie door het systeem stuurt.
Hydraulische filters Verwijderen van verontreinigingen uit de hydraulische olie om de onderdelen te beschermen.
Hydraulische slangen en armaturen Verbind de verschillende onderdelen van het hydraulische systeem.
Hoe het systeem werkt
Het opheffen van de haakarm De haakarmcilinder strekt zich uit, waarbij de haakarm wordt opgeheven om de container aan te sluiten.
De hellingscilinder tilt het chassis van de vrachtwagen om het laden en lossen te vergemakkelijken.
Vergrendeling van de container De vergrendelingscilinder bevestigt de container tijdens het vervoer aan de haakarm.
Het lossen van de container De cylinder met de haakarm verlaagt de haakarm en laat de container los.
Uitdagingen in de hydraulische techniek van hoek-arm vuilniswagens
Moeilijke bedrijfsomstandigheden Blootstelling aan vuil, puin en wisselende weersomstandigheden.
Zware ladingen De componenten moeten robuust zijn om het gewicht van vuilnisbakken te kunnen dragen.
Frequente werking Het hydraulische systeem ondergaat frequente cycli, waardoor duurzaamheid vereist is.
Onderhoud Regelmatige inspecties en vloeistofwisselingen zijn essentieel om storingen te voorkomen.
hydraulische onderdelen in hookarm vuilniswagen
Wilt u zich richten op een specifiek onderdeel of aspect van haak-arm vuilniswagen hydraulica
Ik kan u meer gedetailleerde informatie of tips voor het oplossen van problemen geven.
