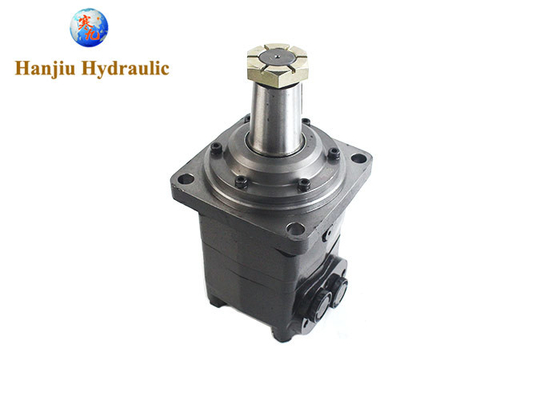

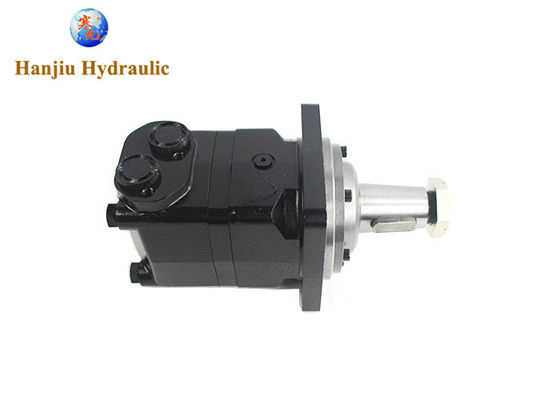

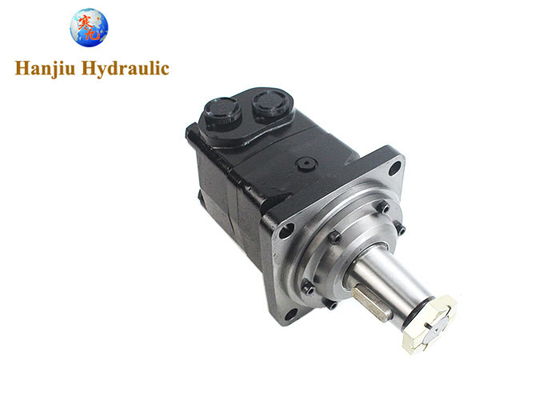

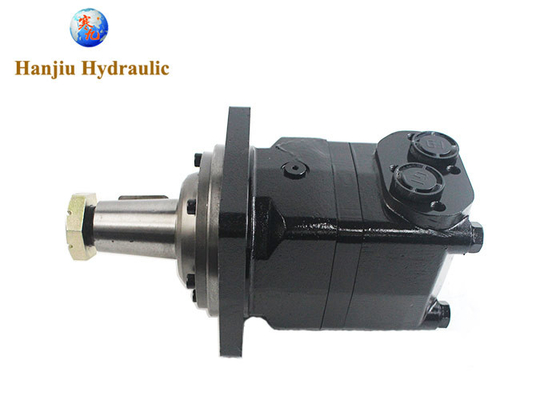

MV315K Hydraulische baanmotor vierkante bevestiging φ60 conische as
Hoofdspecificatie.
Geometrische verplaatsing (cm3/r): 315
Max. snelheid(Min-1 [rpm]: 510/630
Max. koppel (Nm [lbf·in]):1290
Max. vermogen (kW [hp]):38 kW
Maximale olievloei (l/min [USgal/min]):200 [52,8]
Max. inlaatdruk (bar [psi]):210 [3050]
Flanke: vierkant, vier gaten
Schacht:φ60 conische schacht 1:10
Oliehavens:G1
Voordelen
Lage startdruk
Versterkte asdichtingen
Distributiesysteem voor schijven met automatische compensatie voor een hoog rendement
Conic rollagers maken hoge axiale en radiale belastingen mogelijk
Hoofdspesificatie:
| Type |
BMV 315 |
BMV 400 |
BMV 500 |
BMV 630 |
BMV 800 |
BMV 1000 |
| Geometrische verplaatsing (cm3 /rv.) |
333 |
419 |
518 |
666 |
801 |
990 |
| Max. snelheid (rpm) |
Cont. |
510 |
500 |
400 |
320 |
250 |
200 |
| Int. |
630 |
600 |
480 |
380 |
300 |
240 |
| Max. koppel (N·m) |
Cont. |
920 |
1180 |
1460 |
1660 |
1880 |
2015 |
| Int. |
1110 |
1410 |
1760 |
1940 |
2110 |
2280 |
| hoogtepunt |
1290 |
1640 |
2050 |
2210 |
2470 |
2400 |
| Max. vermogen (kW) |
Cont. |
38 |
47 |
47 |
40 |
33 |
28.6 |
| Int. |
46 |
56 |
56 |
56 |
44 |
40 |
| Maximale drukdaling (MPa) |
Cont. |
20 |
20 |
20 |
18 |
16 |
14 |
| Int. |
24 |
24 |
24 |
21 |
18 |
16 |
| hoogtepunt |
28 |
28 |
28 |
24 |
21 |
18 |
| Maximale doorstroming (L/min) |
Cont. |
160 |
200 |
200 |
200 |
200 |
200 |
| Int. |
200 |
240 |
240 |
240 |
240 |
240 |
| Gewicht (kg) |
31.8 |
32.6 |
33.5 |
34.9 |
36.5 |
38.6 |
Toepassing:
Vervoermachines
machines voor het bewerken van metaal
wegbouwmachines
Machines en toestellen voor de mijnbouw
Voedingsmiddelenindustrie
Landbouwmachines
Speciaal voertuig
Plastic- en rubbermachines enz.
Voordelen en nadelen
Hydraulische motoren hebben de volgende voordelen:
1Kleine afmetingen, licht gewicht, eenvoudige structuur en goede vervaardigbaarheid.
2Het is ongevoelig voor olievervuiling, slagvastheid en traagheid.
Er zijn ook enkele nadelen van hydraulische motoren:
1Het koppel is groot en het rendement is laag.
2Het startmoment is klein (slechts 60-70% van het nominale koppel) en de stabiliteit bij lage snelheden is slecht.
Gebruik en onderhoud
Om de normale werking van de hydraulische motor te waarborgen en de levensduur ervan te verlengen, moeten de volgende punten worden opgemerkt:
1Houd de hydraulische olie schoon en goed viscos.
2De werktemperatuur van de olie moet binnen het juiste bereik (bijvoorbeeld 10-50°C) worden gereguleerd.
3. regelmatig de hydraulische motor inspecteren en onderhouden om de integriteit en normale werking van de interne onderdelen te waarborgen.
