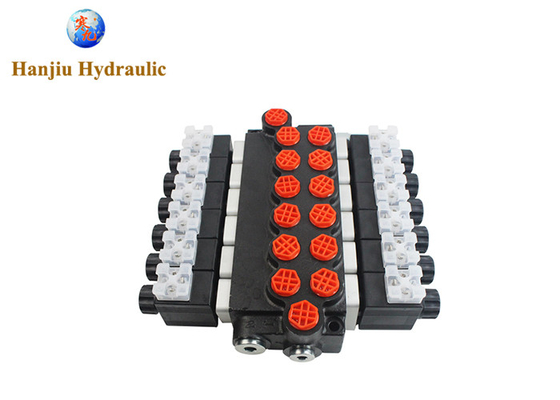

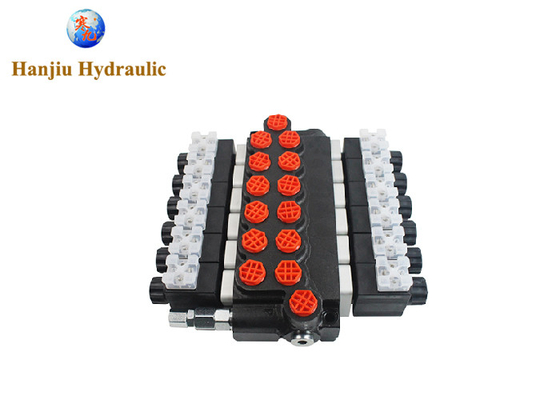

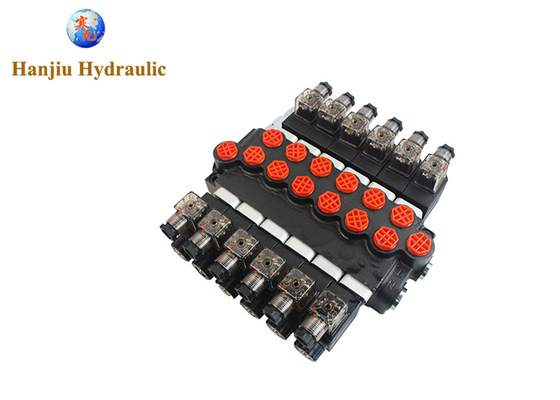

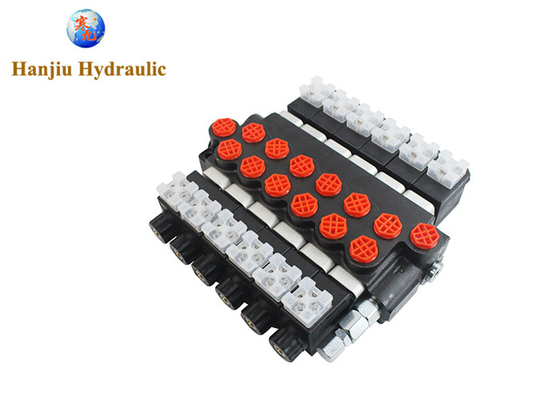

P80 Hydraulische monoblokbesturingskleppen met 6 spoelen Open Centrum Elektrisch Klep Z80 Solenoïde Klep

P80 hydraulische monoblokbesturingskleppen met 6 spoelen, open centrale elektrische klep Z80 magnetoventil

P80-DC HYDRAULIC CONTROL VALVES VERKOMST IN 1-6 SPOOL BANKS met verstelbare verlichtingsklep en gemachineerd voor draagkraan.Alle standaardcontroleventielen worden geleverd met dubbelwerkende (A) spoelen en 24V gelijkstroom-solenoïdecontroles. (12V gelijkstroom op aanvraag) IS04400 Aansluiting.

Vervaardiging
- PORT SIZES = P,T+N = 3/4" BSP - A/B = 1/2" BSP
- GEGOLVEN BODY - EN-GJL300
- Maximale werkdruk - P = 250 bar, T = 50 bar, A/B = 300 bar
- maximale doorstroming = 80 LPM
- Werktemperatuur tussen -40°C en +60°C
- RELIEF VALVEL INSTELLING = 180 BAR STANDARD (MAX = 250 BAR)
- SPOOL LEAKGE bij 120 BAR = 20-40CM3 P/M

Specificaties:

Portdraad

hydraulische kleppenDe rol van de hydraulische kleppen is om de richting, druk en stroom van de olie in het hydraulische systeem te regelen.

1- richtingregeling: richtingsregelkleppen, zoals remkleppen en omkeringskleppen, kunnen de stroomrichting van de olie in het systeem bepalen,zodat hydraulische aandrijvingen (zoals hydraulische cilinders of hydraulische motoren) zich kunnen bewegen volgens de vooraf bepaalde actievereisten.

2. De druk regelen: De drukregelklep, zoals de verlichtingsklep, de drukverlagende klep, enz., kan de druk in het hydraulische systeem regelen en regelen,ervoor zorgen dat het systeem binnen een veilig en stabiel drukbereik werkt, en tegelijkertijd voorkomen dat de apparatuur beschadigd raakt of abnormaal werkt door te hoge of te lage druk.

3. Regelen van de doorstroming: doorstromingskleppen, zoals gaskleppen, snelheidskleppen, enz., kunnen de doorstroming in het hydraulische systeem regelen,om de bewegingssnelheid van de aandrijver te regelen.

hydraulische kleppenHierdoor kunnen hydraulische systemen complexe bewegingscontrole, nauwkeurige positionering en stabiele werking bereiken.De prestaties en kwaliteit van hydraulische kleppen hebben een cruciale invloed op de algemene prestaties en stabiliteit van het hydraulische systeemDaarom is het noodzakelijk om de juiste hydraulische klep te kiezen volgens de werkelijke situatie.

soorten hydraulische kleppen

Wat is een hydraulisch klep
